altium designer如何生成Gerber文件

altium designer是protel的升级版本，其中一项新功能就是能生成Gerber文件。Gerber文件是一种符合EIA标准，由镟搞赃呓GerberScientific公司定义用于驱动光绘机的文件。该文件是把PCB图中的布线数据转换为光绘机用于生产1：1高精度胶片的光绘数据，能被光绘图机处理的文件格式。PCB生产厂商用这种文件来进行PCB制作。各种PCB设计软件都支持生成Gerber文件的功能，一般我们可把PCB文件直接交给PCB生产商，厂商会将其转换成Gerber格式。而有经验的PCB设计者通常会将PCB文件按自己的要求生成Gerber文件，交给PCB厂制作，确保PCB制作出来的效果符合个人定制的设计要求。那么如何用altium designer来生成Gerber文件呢？

工具/原料

altium designer软件14.2

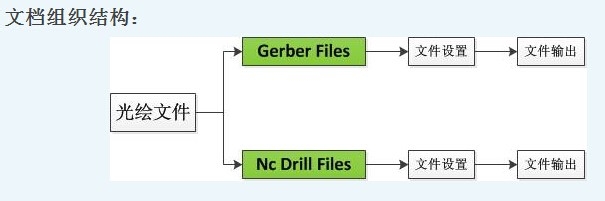

Step1：生成Gerber文件前的准备工作

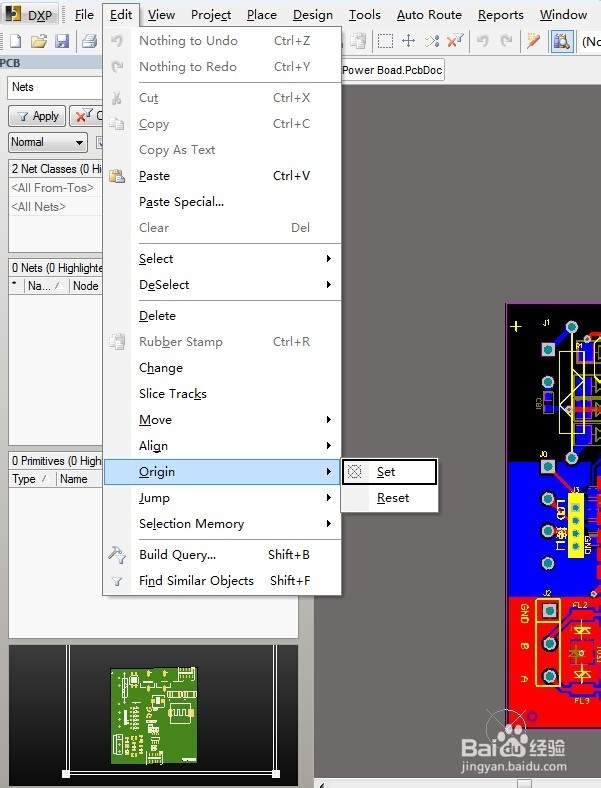

1、生成Gerber文件前，需要设置若干标准，但是对于普通PCB设计者来说，这些不是必须的，下面简单说明一下这些设置，在生成Gerber文件时不用此设置也是可以的。1.对PCB外形，尺寸标注的设置，一般为mechanic1、2层。2.生成Gerber文件前多原始PCB文件的预处理。 预处理包括： 增加PCB工艺边。增加邮票孔。增加机插孔。增加贴片用的定位孔，这个定位孔正常也可以单板PCB文件中添加。增加钻孔描述。增加尺寸标注。设定原点。

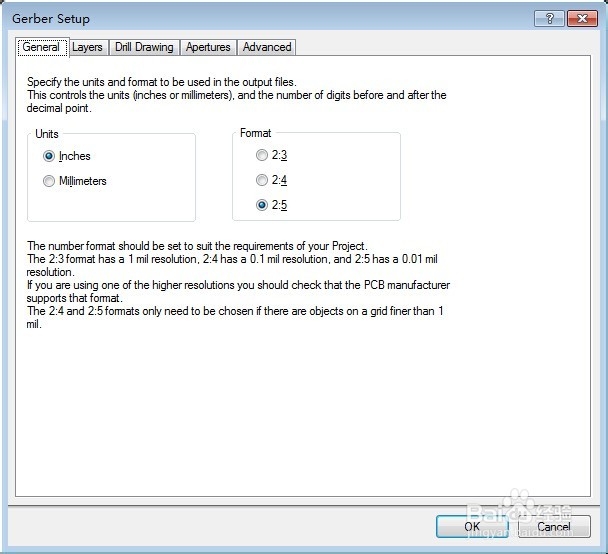

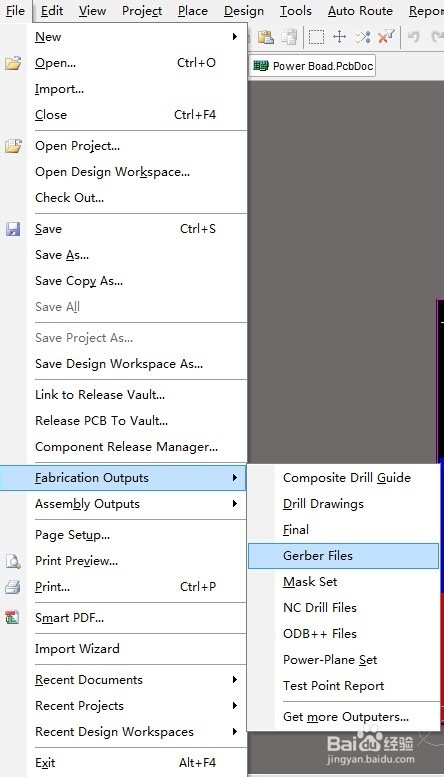

2、参数设定。General设置。用于指定输出Gerber文件中使用的单位（Units）和格式（Format）。单位可以是公制（Millimeters）和英制（Inches）；格式栏中2：3，2:4，2:5代表文件中使用的不同数据精度，其中2：3表示数据含2位整数3位小数；相应的，另外两个分别表示数据中含有4位和5位小数。设计者根据自己在设计中用到的单位精度进行选择。当然，精度越高，对PCB制造设备的要求也就越高。选择Units（单位）:Inches，Format（格式）：2：5；正常我们的精度要求不是很高，所以正常设置如右图所示。

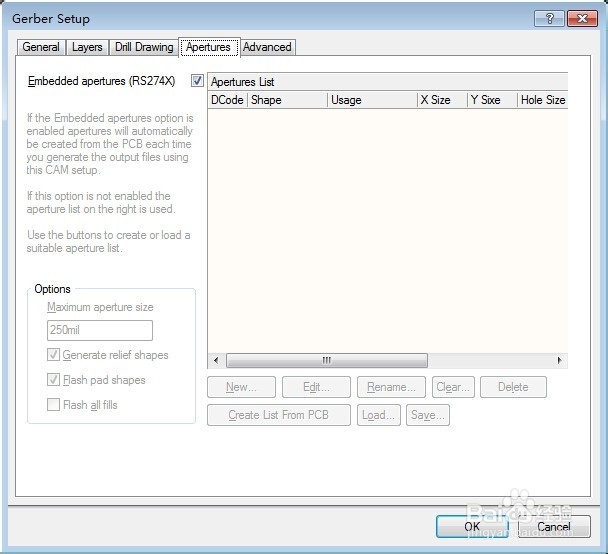

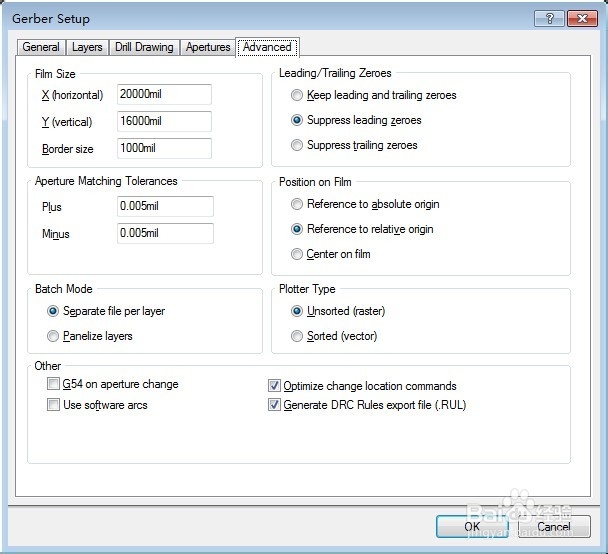

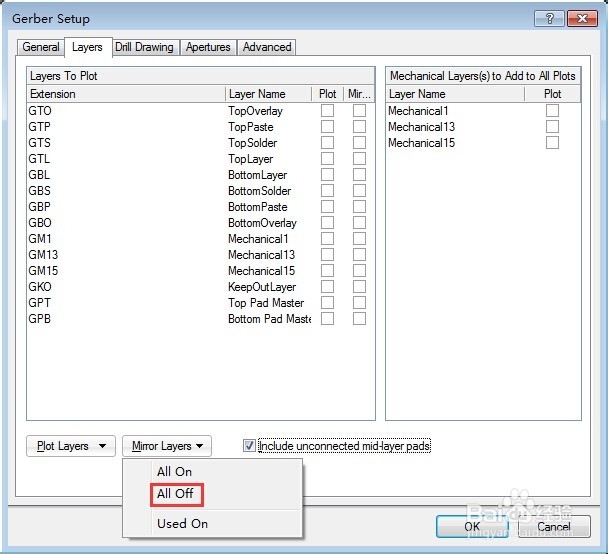

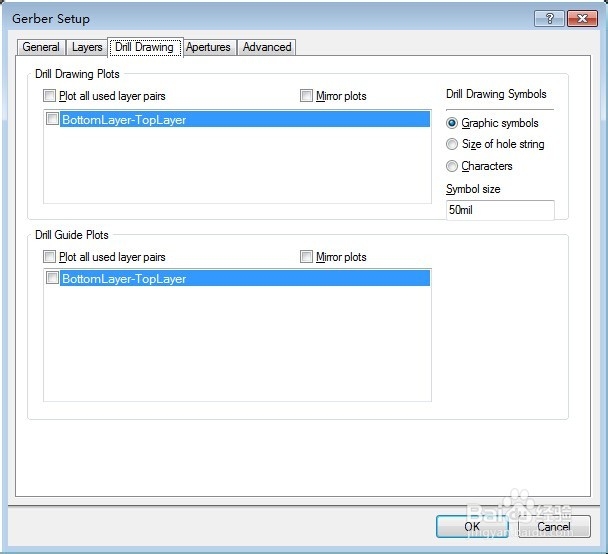

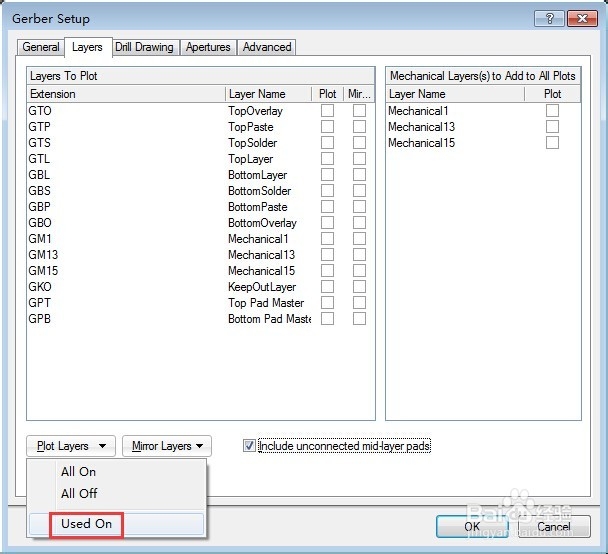

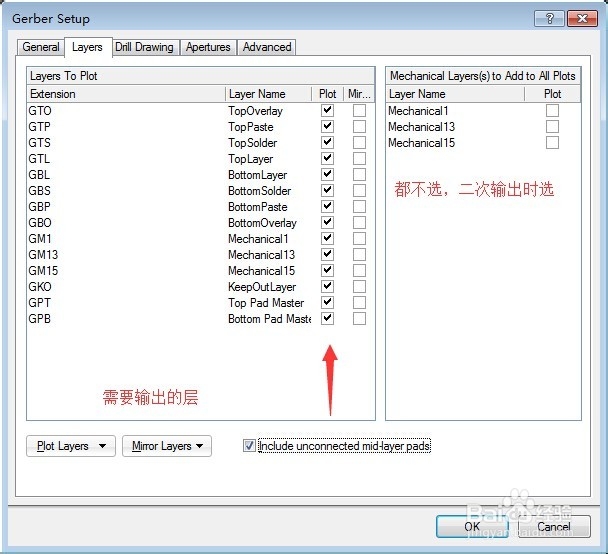

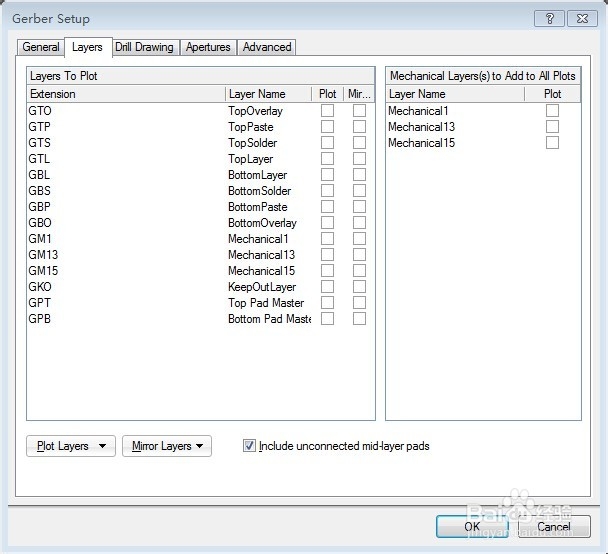

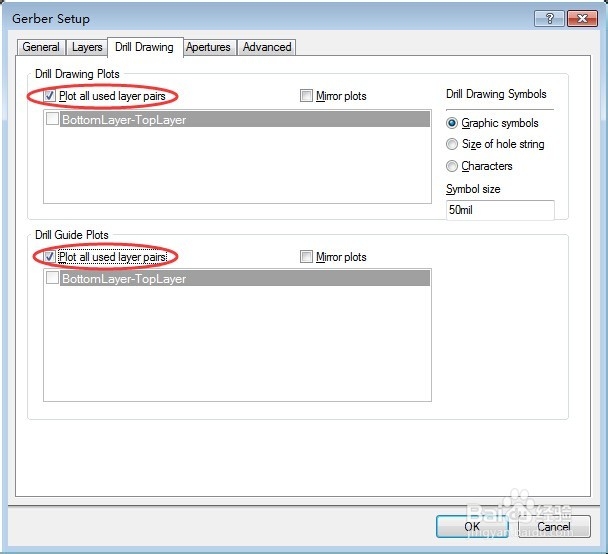

5、Apertures（光圈）和Advanced都采用默认方式即可。Apertures（光圈）：选中Embedded aperture [RS274X]“嵌入的光圈(RS274X) ” 在方格里打勾. 系统默认选中。则生成Gerber文件时自动建立光圈。如果禁止该选项，则右侧的光圈表将可以使用，设计者可以自行加载合适的光圈表。Advanced高级设置：该也设置与光绘胶片相关的各个选项。在该设置页中设置胶片尺寸及边框大小、零字符格式、光圈匹配容许误差、板层在胶片上的位置、制作文件的生成模式和绘图器类型等。

6、设置完成后，左键点击“OK”按键，进行第一次输出。（生成的*.cam可不用保存）。

​Step3: 钻孔文件导出

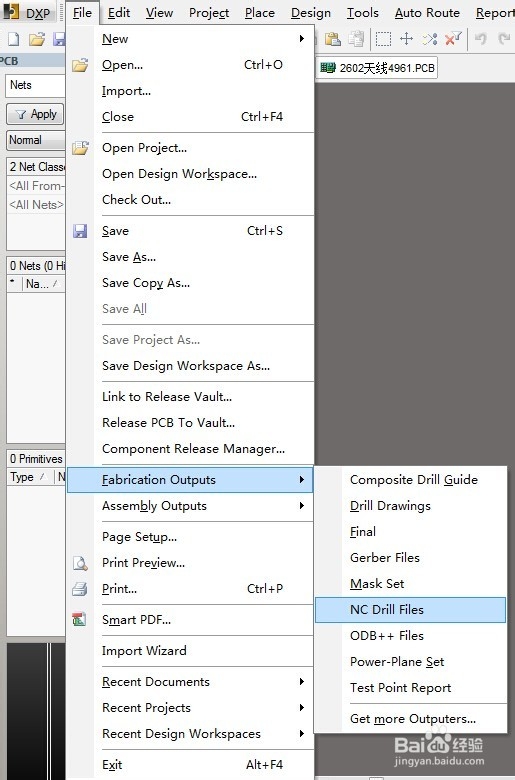

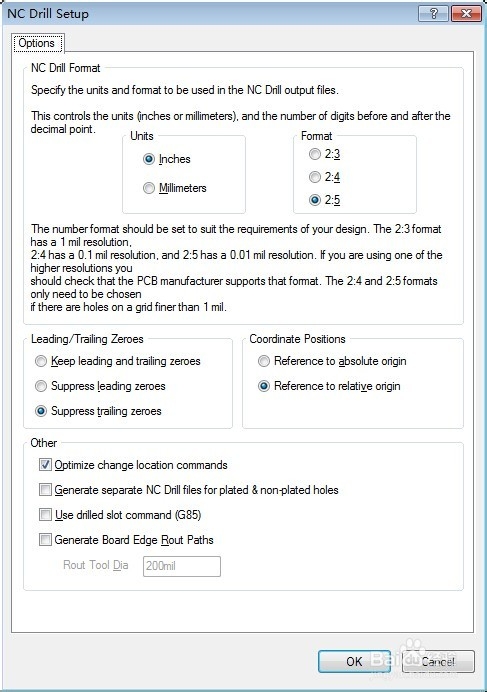

1、在PCB 的文件环境中 File→Fabrication Output → NC Drill Files。

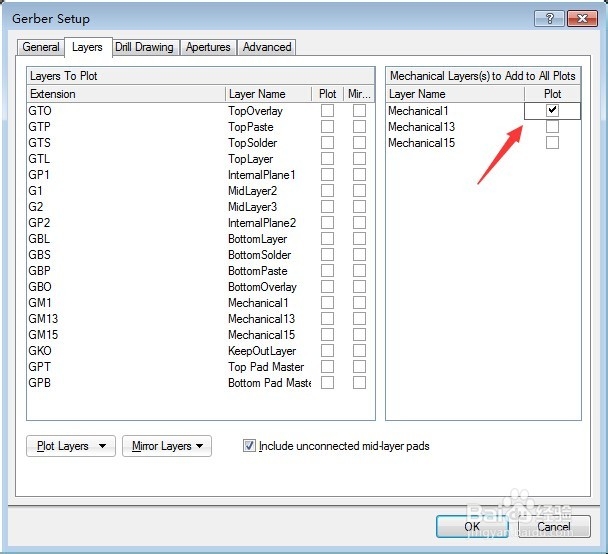

3、点击“OK”按键，在弹出来的“Import Drill Data”输入钻孔数据界面里点击“OK”按键，进行第二次输出。生成钻孔文件。

5、至此，完整的Gerber文件就生成了，在工程目录下有保存的Gerber文件，一般在工程目录下，如果没有工程文件，只是用PCB文件生成的，Gerber文件自动保存在PCB文件所在的文件夹。
