NI Vision Assistant-Color Matching颜色匹配

、本文将讲解NI Vision Assistant视觉助手中Processing Functions：Color-Color M锾攒揉敫atching颜色模式匹配用法，其作用是在AOI区域内查找模板的存在与否。

工具/原料

NI Vision Assistant2014

LabVIEW

Color Matching

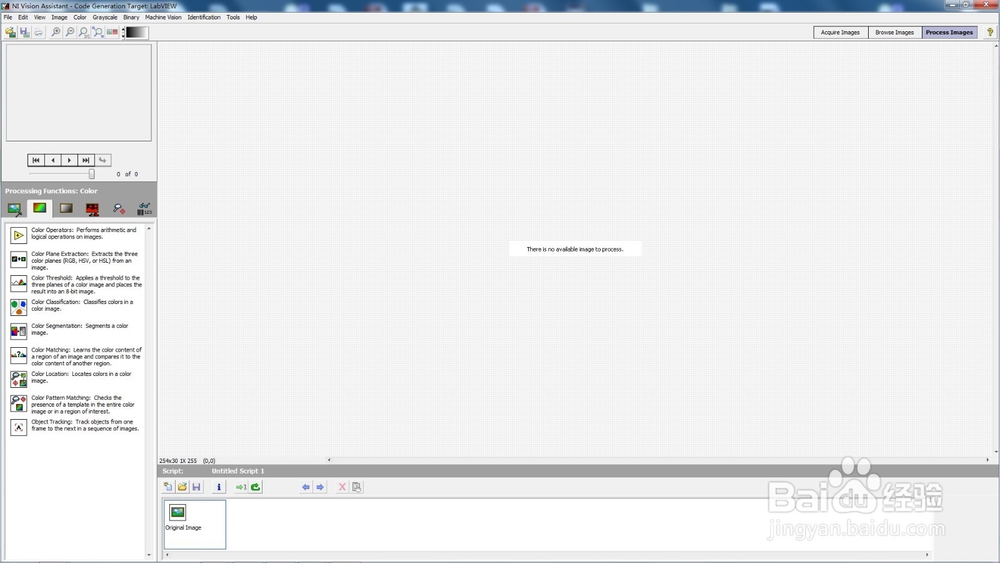

1、Color Classification位于Processing Functions：Color-Color Matching。

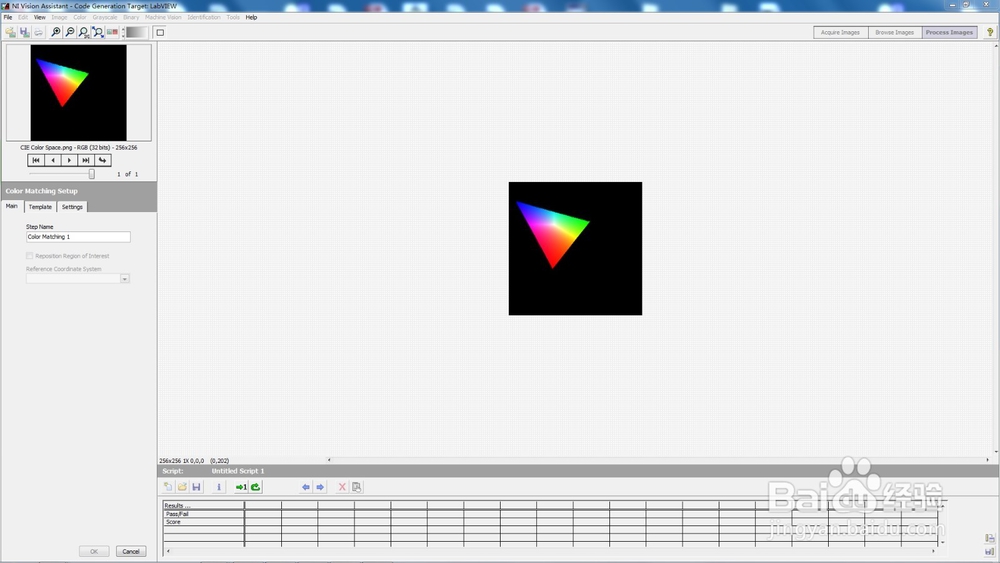

2、Color matching setup：Step Name：可以编辑输入有意义的步骤名称。Reposition Region of Interest Reference Coordinate System：重新定位坐标系。

3、Template File Path: 如果已经存在分类文件，点击Load from File文件浏览器选择。否则，点击Create Template新建模板文件。

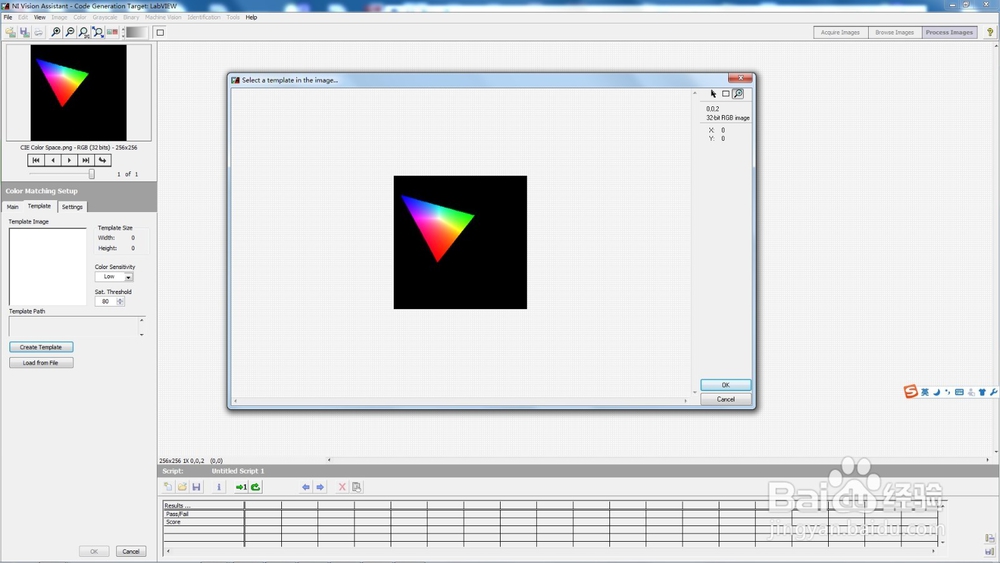

4、点击Create Template。

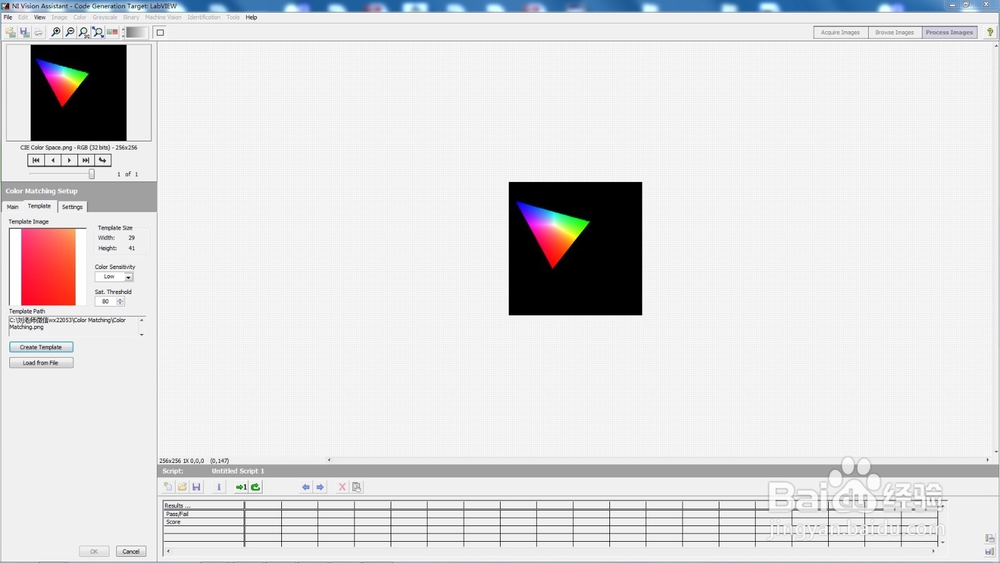

5、选择需要创建的模板，点击OK进行保存；Template Image是模板图片，Template Size-Width袷蜍滇刷模板宽度/Template Size-Height模板宽度；Color Sensitivity Low/medium/high颜色敏感度，灵敏度越高，匹配精度越高，而匹配时间越长；Sat. Threshold饱和度阈值，用于区分具有相同Hue色调的颜色的饱和度的临界值，值越大，饱和度越高的像素才会匹配。

6、Minimum match Score：0~1000，最小匹配值，如果要求低可以将值调整小一点，如果要求高可以将值调整大一些。

7、在ROI区域内可以识别多个颜色。

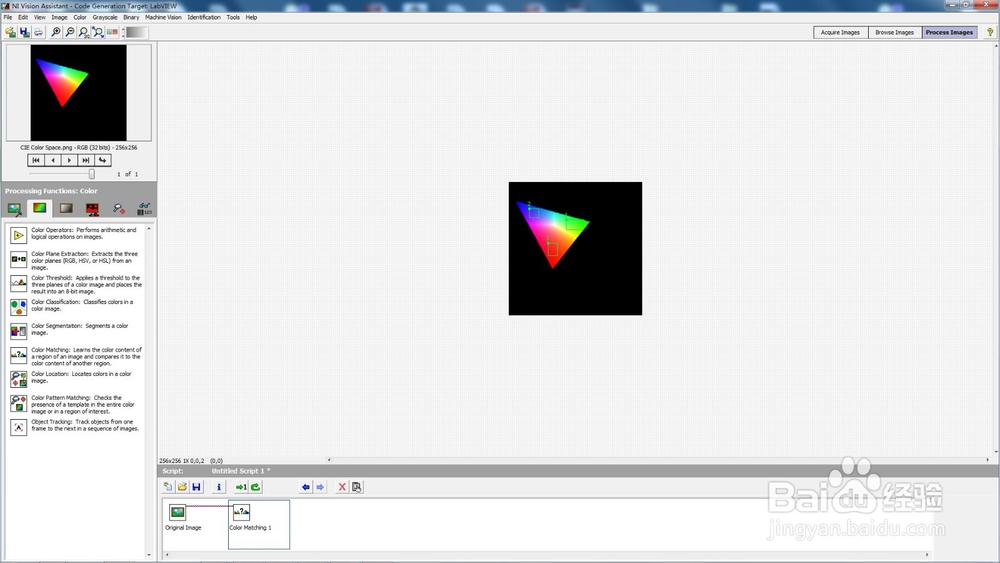

8、编辑好脚本后，点击OK。
