caxa三维设计如何添加装饰螺纹

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，

保存为：caxa三维设计如何添加装饰螺纹

2、如下所示，

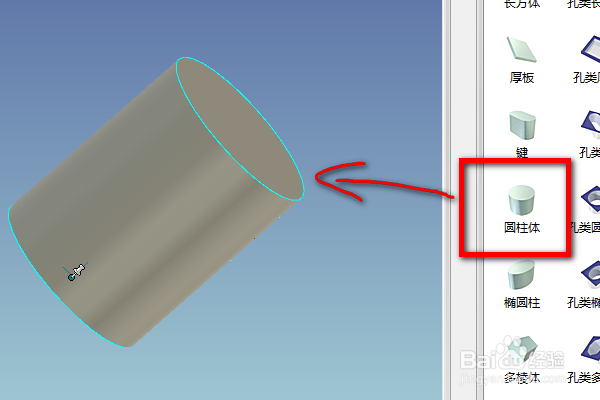

在右边的设计元素库中找到圆柱体，拖动到三维区域，释放，

快速生成一个圆柱体。

3、如下所示，

点击圆柱体的手柄球，

调整尺寸：直径10，高度50

4、如下所示，

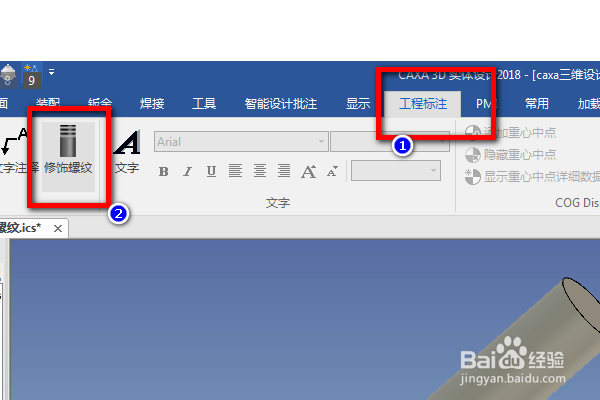

点击标题栏中的“工程标注”，

点击工具栏中的“装饰螺纹”

5、如下所示，

看左边的属性栏，

弹出了“装饰螺纹”，默认标准“NULL”，默认直径7.2，

6、如下所示，

几何选择点击圆柱端面轮廓，

标准选择GB，类型设置为机械螺纹，尺寸为M10，

其余默认，点击√。完成装饰螺纹的添加。
