一种POS机智能电池设计方法

1、设计要求：根据客户的要求和规格，设计与主机配套的智能电池组，将带通信协议的智能电量计和电池安全保护性能集成到POS机解决方喟火杰焚案中去，可达到锂电池组与主机信息共享，最终实现合理、高效、安全的电池管理方案。在整个方案的设计过程中，以实现同主机的最完美的整合为方向，以确保锂电池、电池组及整个系统的安全性为前提，以满足相应的设计法规及认证法规为首选考虑。同时为了确保锂电池的安全性和可靠性，电池组内部都要采取多层保护，防止锂电池过充电，过放电或短路而被破坏。

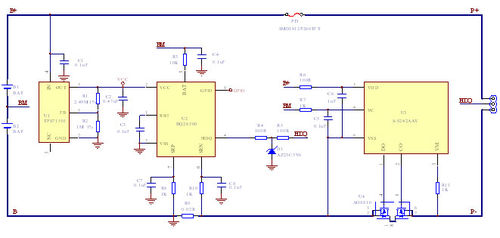

2、设计方案：1）保护板（PCM）：主要是对可充电电池组（一般指锂电池）进行设计的保护线路，由于锂电池本身的化学特性，需要提供过充、过放、短路、过流等及过洁湔铿像温等保护功能。以避免引起的燃烧、爆炸等危险。2）保护IC（Protection IC）：设计方案的主要保护功能芯片，对电芯进行过充、过放、过流、短流等功能的在线时时监测。使电芯在安全稳定高效的范围内工作。3）过流保护片（PTC）：主要针对二次保护功能设计。PTC可恢复保险丝具有过流保护，自动复原双重功能。电池产品里PTC可以防止电池高温放电和不安全的大电流的发生。4）103450三洋锂电池电芯/103450 Li-ion cell（SANYO）。5）场效应管（MOSFET）：MOSFET管，在保护电路中起开关作用，永远使负载两端的电压不会升高也不会降低，保证电压稳定。6）电量管理控制芯片（BQ26500）：功能完整的电量检测计，具有一个测量电压与温度的模数转换器(ADC) 和一个测量电流与充电感测的模数转换器。电量检测计具有一个微处理器，负责执行电量检测计能够提供剩余电量状态(Remaining State of Capacity)等信息，bq26500产品还提供剩余可运行时间 (Run Time to Empty)。主机可随时向电量检测计查询这些信息，将电池信息通知用户。电量检测计的使用非常方便。让使用者随时掌握电池电能。7）锂电池组封装（胶壳）。 8）设计方案原理图：

3、POS机智能电池产品实现图：
