Revit MEP 2009实战教程21

1、“消防系统”中主要是喷淋装醅呓择锗置之间及管道之间的连接，操作方法可按照“卫浴系统”的布局方法创建消防系统。由于主管、支管、立管等连接较多且复杂，在自动布管设计不能完芤晟踔肿成时，可利用管件或设备自动连接管道的方法较为方便连接管道。如喷淋系统需与已有的主管进行连接。

2、可点击主管上的管件，点击“连接”按钮，点击需要连接的管道，管网将自动连接成功。

3、水管附件的芙囹买乐载入、定位与属性设置：选项栏“管道—水管附件”命令，点击“载入”按钮，在“Pipe”文件夹中的“Accessori髫潋啜缅es”文件夹点击所需附件文件，点击“打开”载入项目。在“类型选择器”列表中选择所需附件规格，点击“选择设置”按钮，在“图元属性”中点击“编辑新建” ，在“类型属性”中可新建或修改水管附件尺寸大小等参数，点击“确定”关闭对话框完成属性修改。

4、捕捉管道的参照线，点击放置。

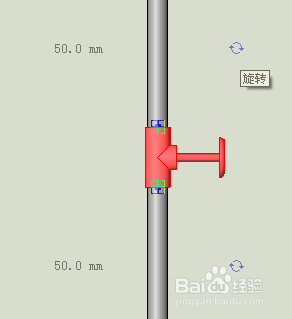

5、点击“水管附件”，可以旋转按钮，可转动阀门等，调整安装位置。

6、选中水管附件，点击“设置”按钮，打开“图元属性”对话框，可修改管件的项目属性。
