Proe三维训练二百八十一简单实体

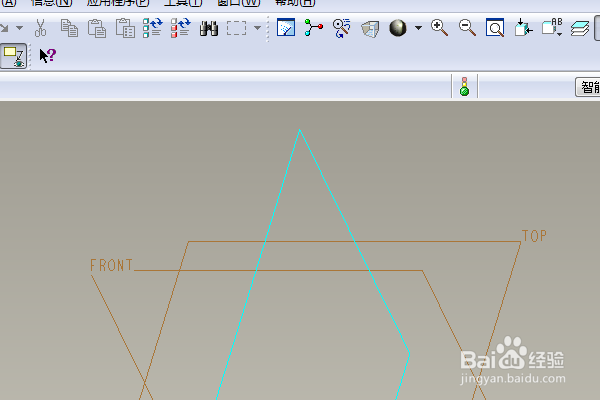

1、如下图示，

打开Proe软件，新建一缺省的实体零件

2、执行【旋转——位置——定义——top面——草绘】，直接进入草绘环境。

激活中心线命令，点击原点，画一个竖直中心线，

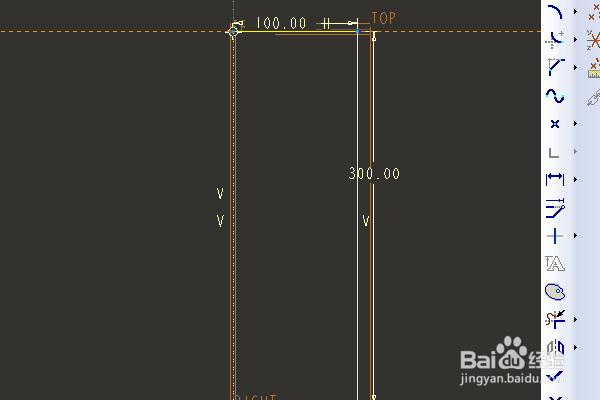

激活矩形命令，以原点为起点画一个矩形，

双击修改尺寸：长300，宽100，

点击√，完成并退出草绘。

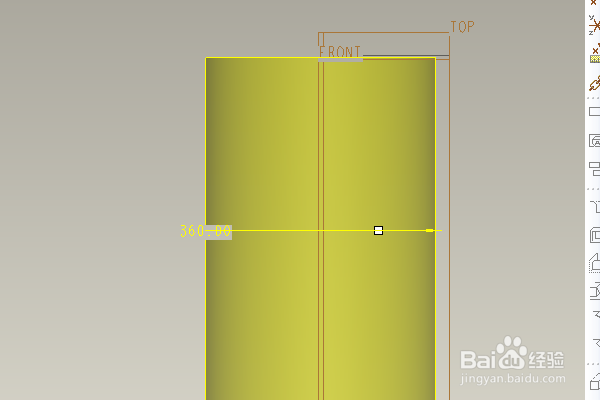

3、默认旋转角度360度，回车，

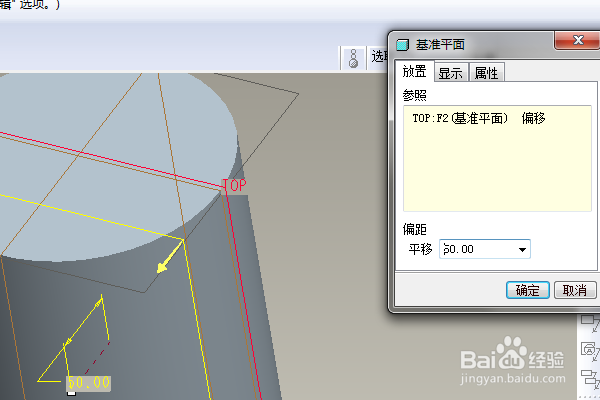

4、点击工具栏中的基准平面，点击top面，

右上角对话框设置偏距50，

点击确定，成功创建新的基准平面

5、选中基准平面，点击右边工具栏中的拉伸命令，点击草绘，

直接进入草绘环境。

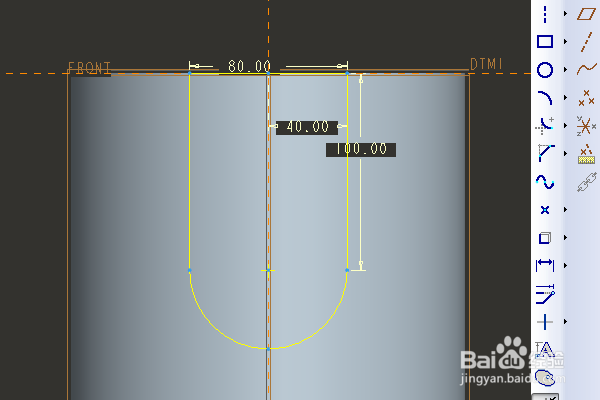

激活矩形命令，画一个矩形，

激活圆命令，以矩形的下边线的中点为圆心画一个圆，与左右边线相切，

激活删除段命令，删除矩形的下边线和矩形里面的圆弧，

激活标注命令，标注尺寸：宽80，右边线长100，距离纵轴40，

点击√，完成并退出草绘。

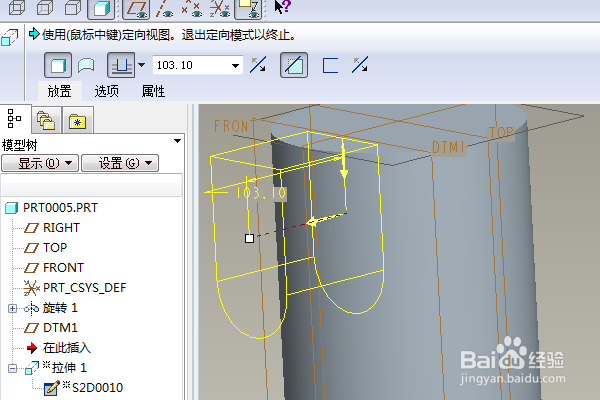

6、拖动光标，调整拉伸高度超过实体，点击去除材料，回车。

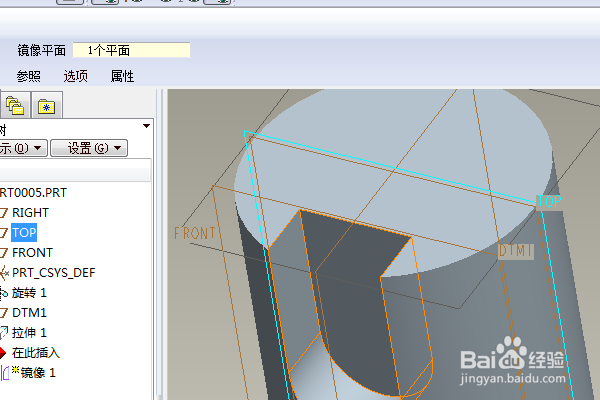

7、选中刚刚的拉伸特征，点击右边工具栏中的镜向命令，

点击TOP为镜向平面，回车。

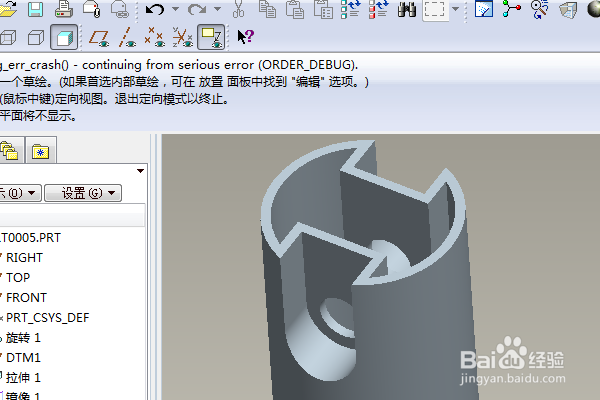

8、点击右边工具栏中的抽壳命令，

左上角设置厚度为10，点击实体上平面，回车。

9、执行【拉伸——放置——定义——实体平面——草绘】，直接进入草绘。

激活投影命令，将圆弧投影出来，再删除，

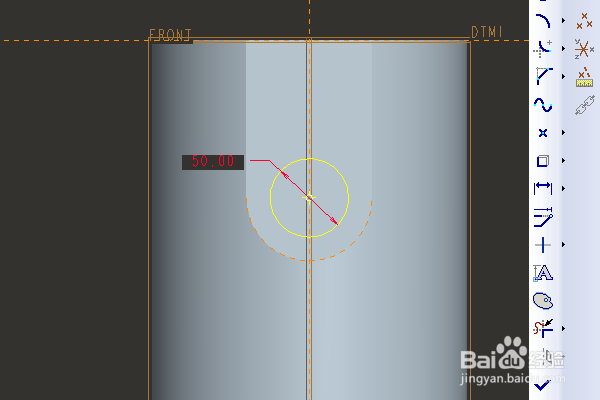

激活圆命令，以参考线的圆心点为圆心，画一个圆，双击修改直径为50，

点击√，完成并退出草绘。

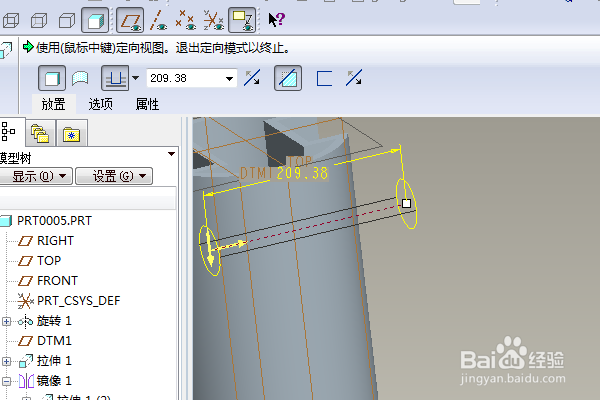

10、拖动光标，调整拉伸高度，超过实体，

点击去除材料，回车。

11、隐藏所有的基准，

总长，这个简单实体零件就创建完成，

本次训练结束。
