讯维矩阵面板按键控制步骤

1、遥控器的用法与面板按键的用法相同，只是遥控器把组合键做成单独的按键，不必也不能在遥控器上再按组合键。

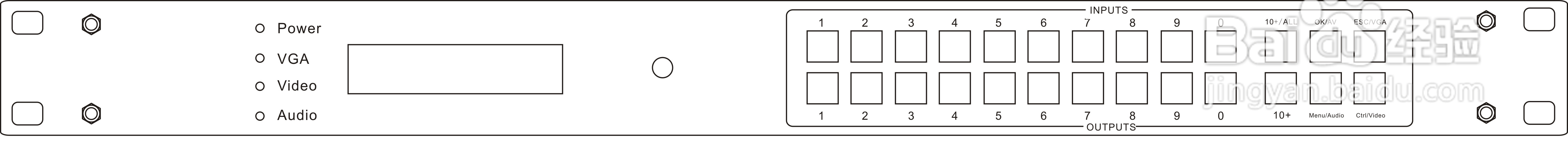

A类矩阵面板如下图：

2、面板切换通道画面操作同遥控器一致，需要先按Inputs输入区数字按键确定输入通道，再按Outputs输出区域数字按键确定输出通道完成操作，超过2位的数需要用“10+”；

3、A类矩阵切换操作的模式选择

【ESC/VGA】VGA/RGB 的切换模式开关，只适用于存在VGA/RGB 信号的矩阵中；

【Menu/Audio】 音频的切换模式开关，只适用于存在音频信号的矩阵中；

【Ctrl/Video】Video 视频的切换模式开关，只适用于存在音频信号的矩阵中；

此三个功能键与3个LED 指示灯相对应，若对应的切换模式被选中，则其LED 指示灯会被点亮，点亮状态下按数字会进行对应模式的切换。

组合键：与输入、输出区的数字键结合使用，以完成一些新的功能，见下面的组合键；

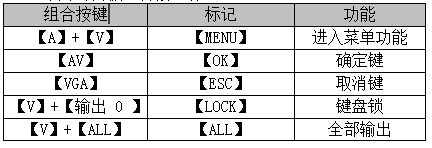

常用的面板组合按键有：
