怎样用SolidWorks画矩形弹簧

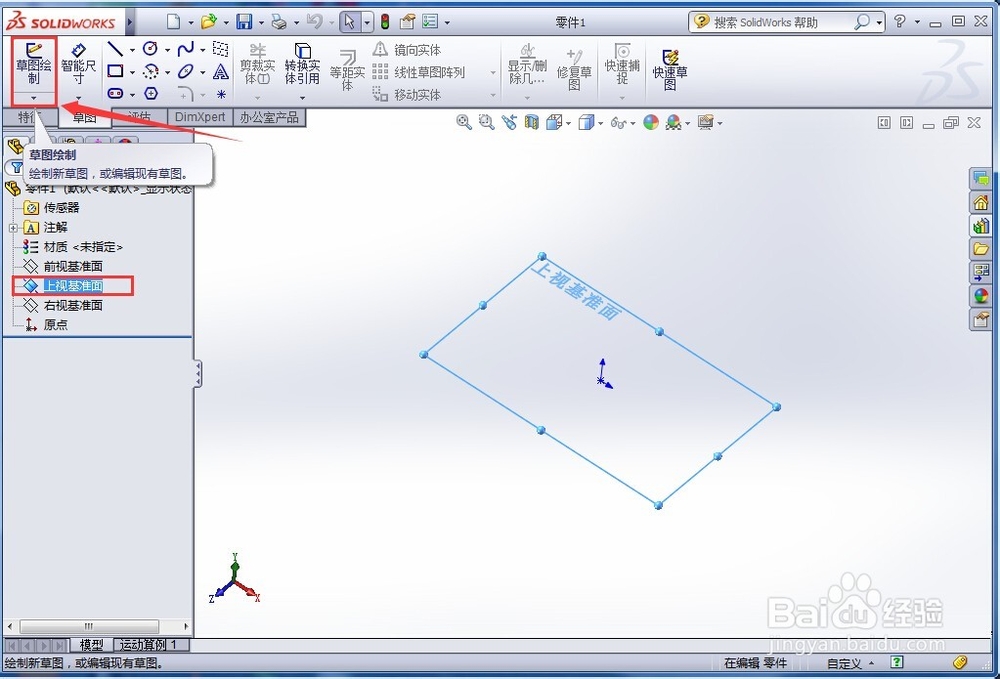

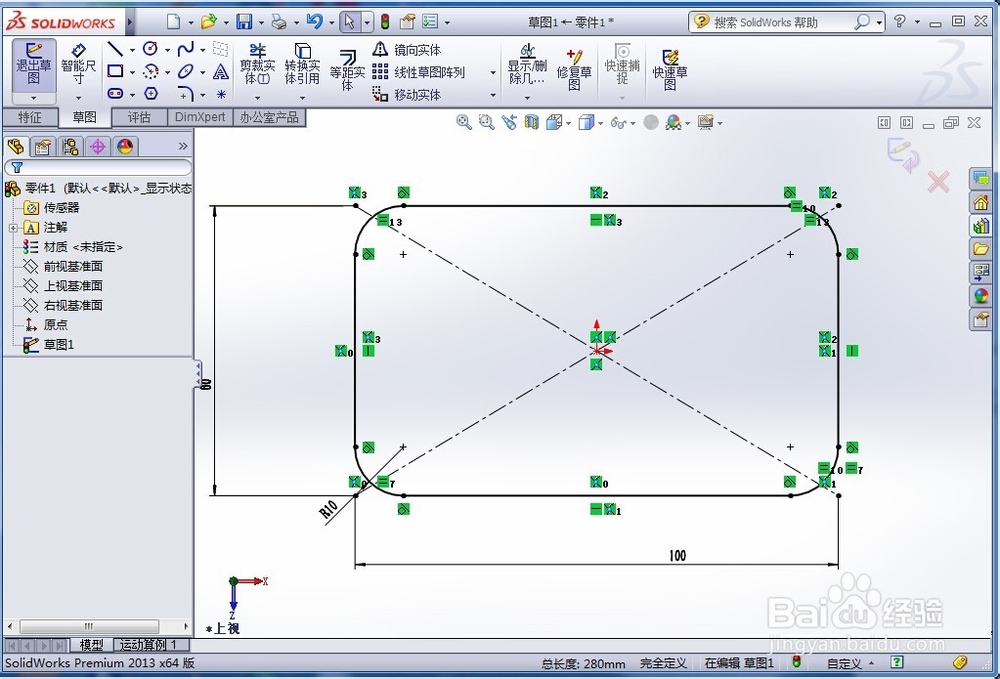

1、在上视基准面建立矩形草图，确定好尺寸并进行倒圆；

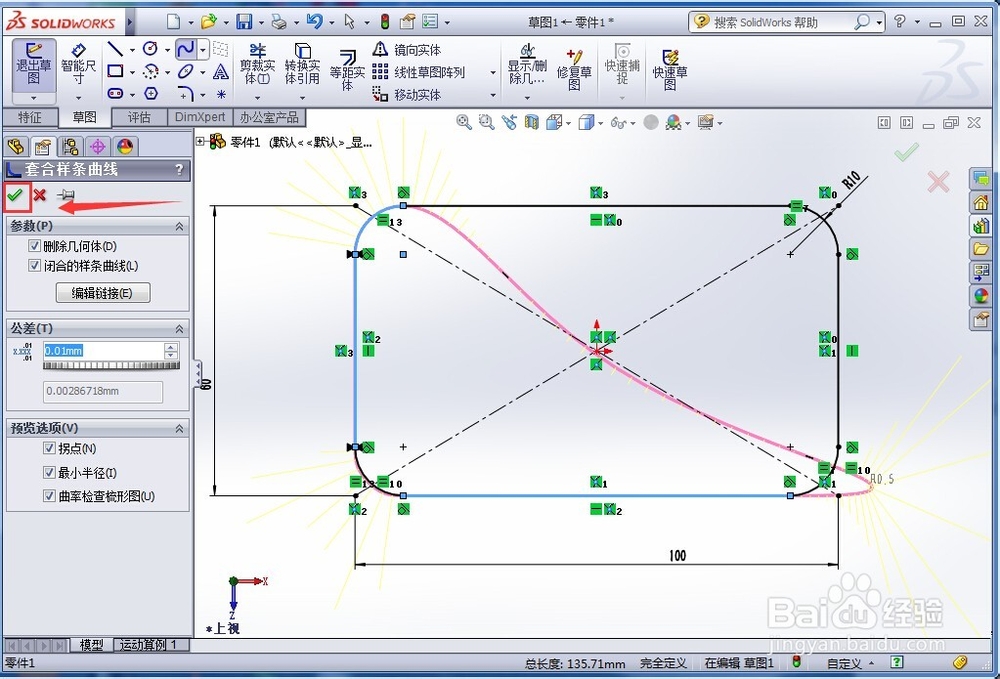

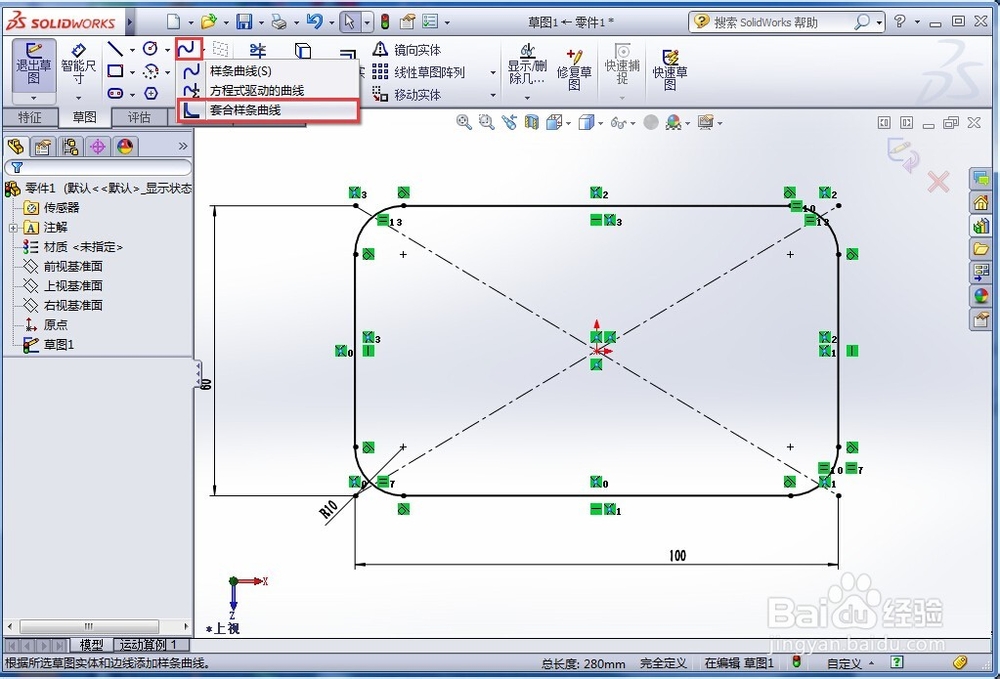

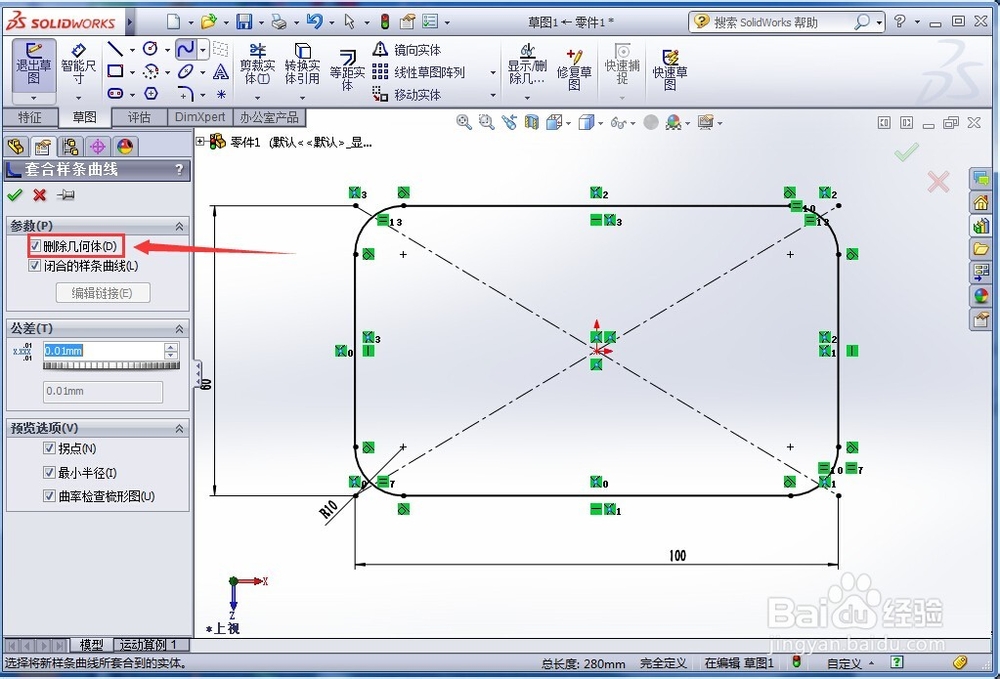

2、点击“样条曲线”里面的“套合样条曲线”，勾选“删除几何体”，然后用鼠标依次点击草图中的所有线段，然后确定并退出草图。这一步操作是将所画草图构成连续的曲线，为之后的连续曲面做准备；

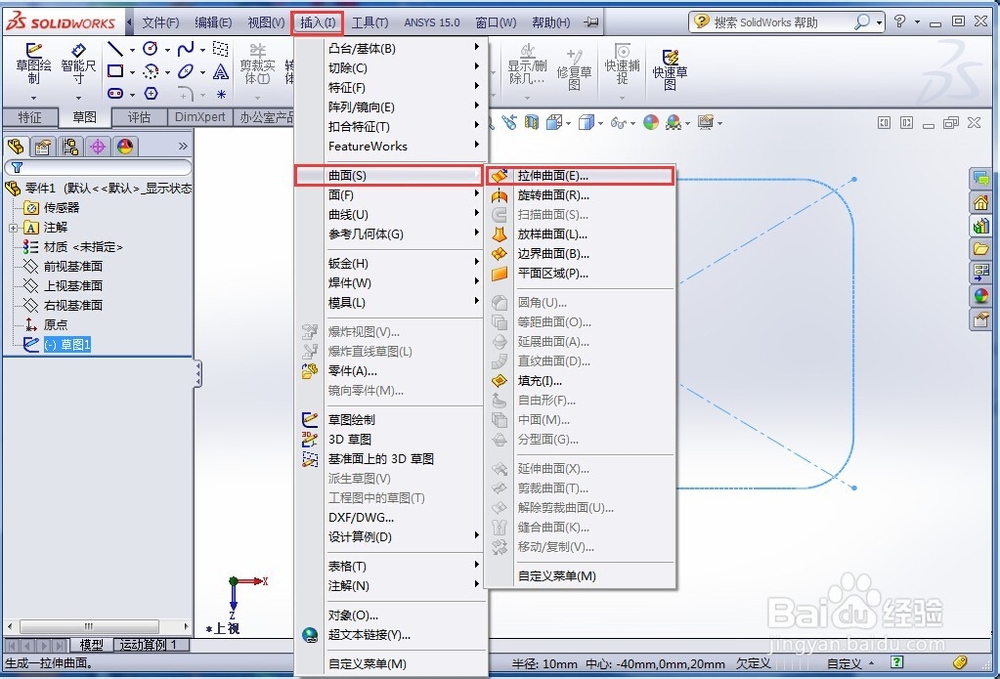

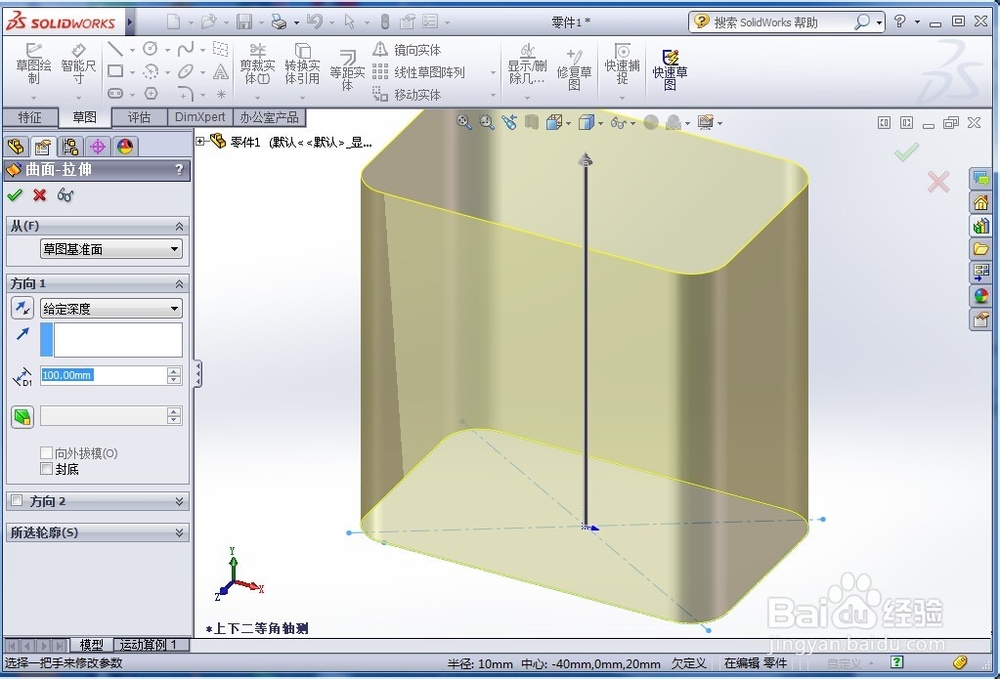

3、依次点击“插入”——“曲面”——“拉伸曲面”，选择上一步所画草图进行拉伸，拉伸时深度设定为弹簧轴向长度即可；

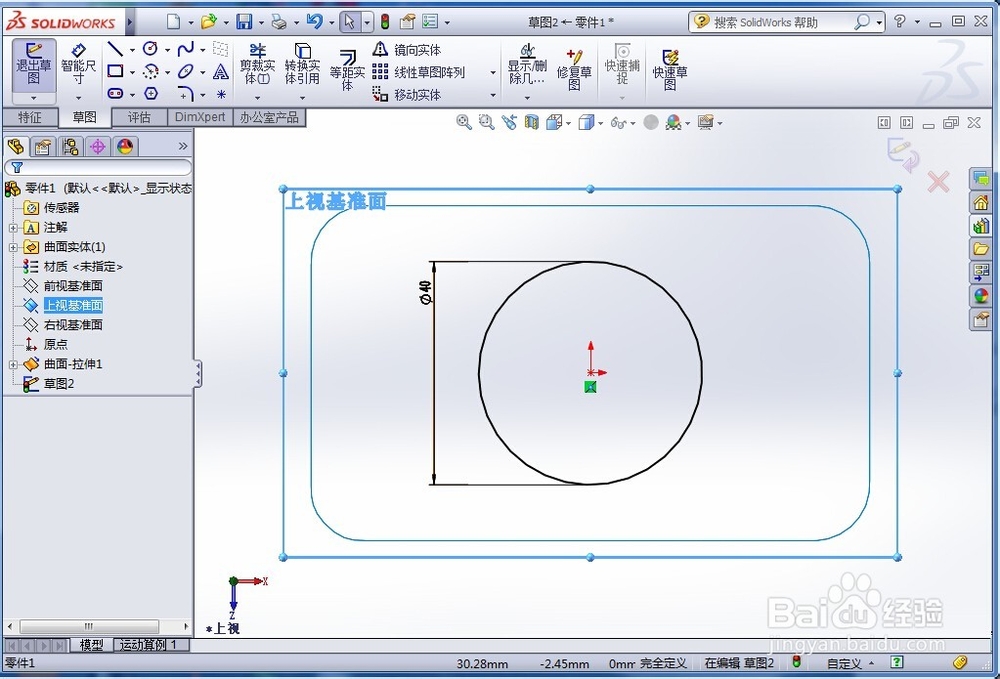

4、在上视基准面绘制一个圆；

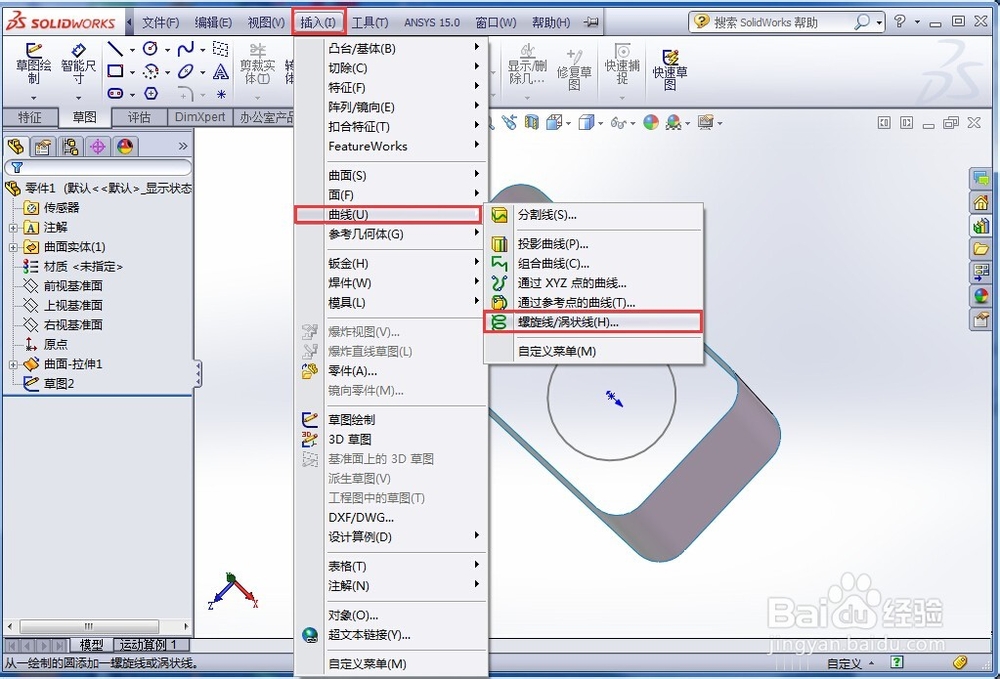

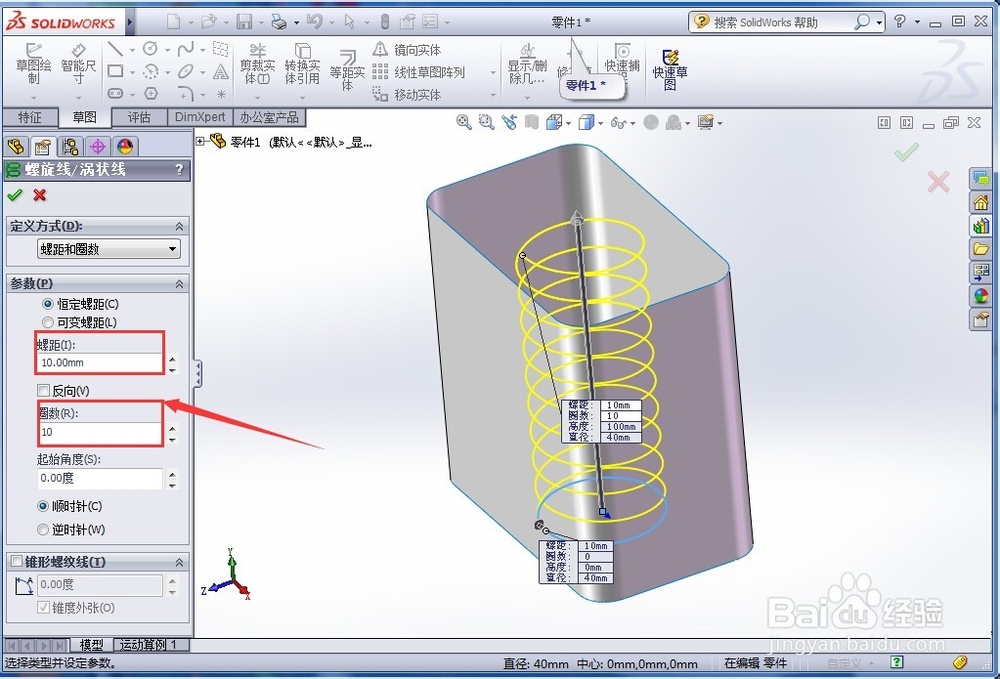

5、依次点击“插入”——“曲线”——“螺旋线/涡状线”，选取上一步画的圆开始建立螺旋线，设定好螺距、圈数等参数；

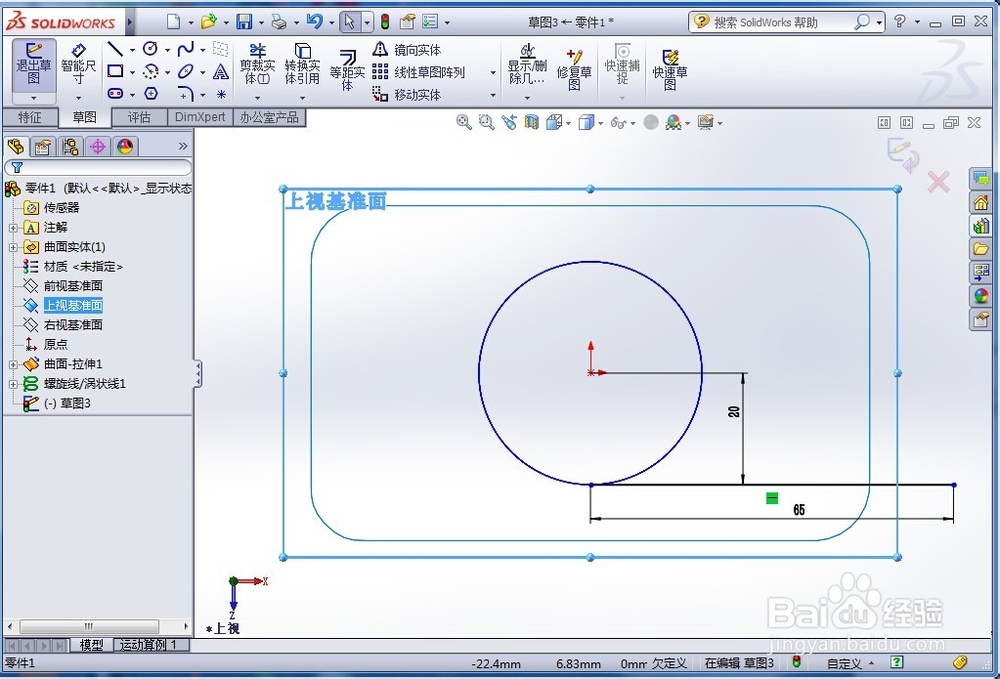

6、在上视基准面建立一条直线草图，直线最好与之前的圆相切，长度大于矩形的长边；

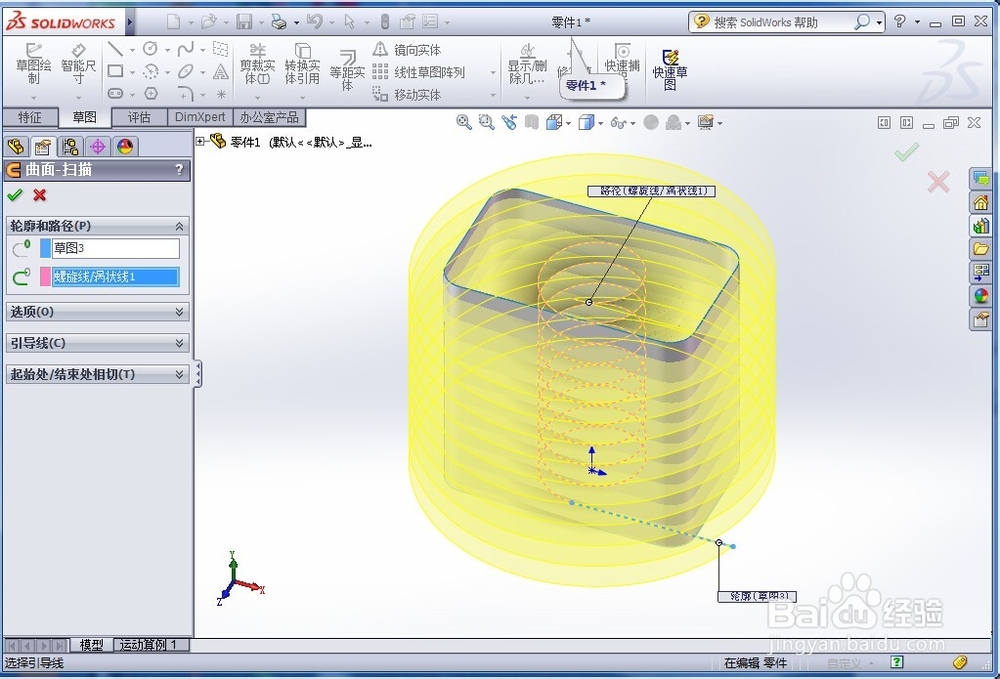

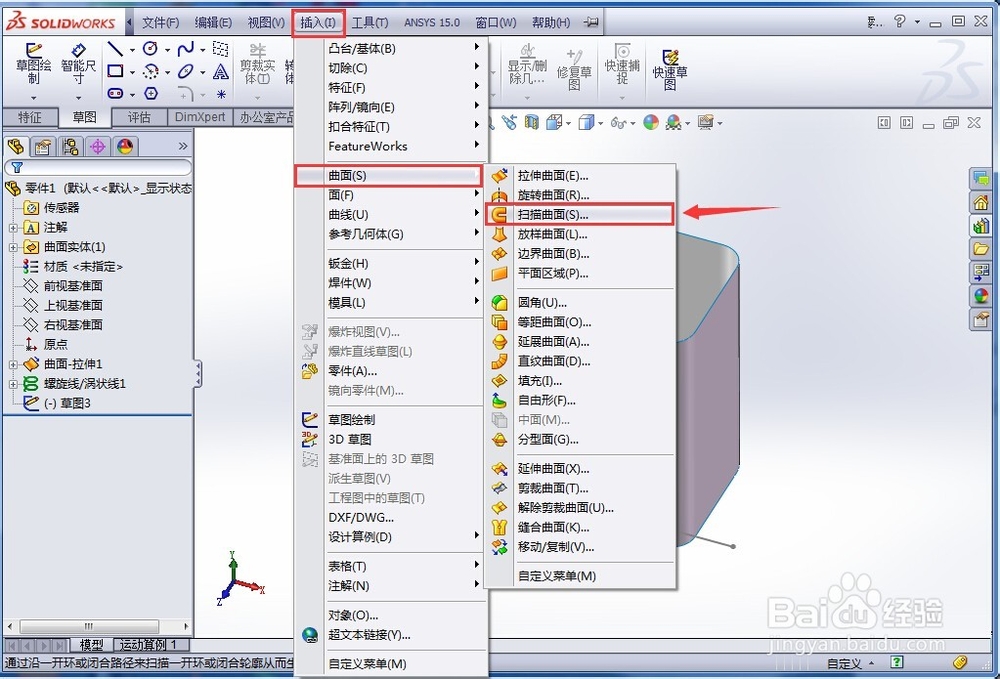

7、依次点击“插入”——“曲面”——“扫描曲面”，选上一步做所直线为轮廓，之前所做螺旋线为路径，建立一个螺旋面；

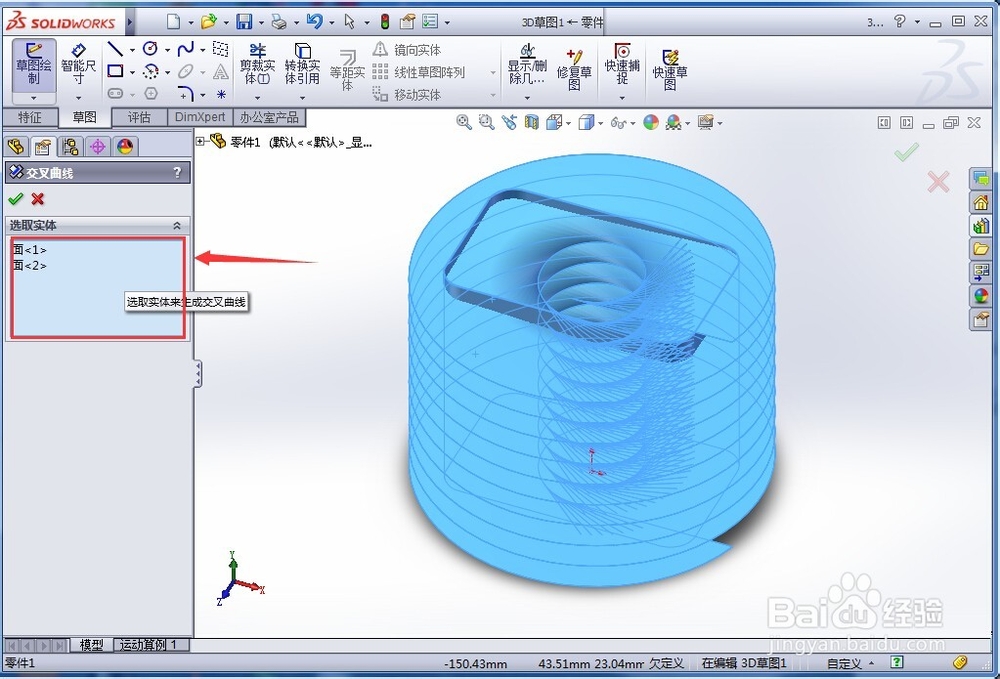

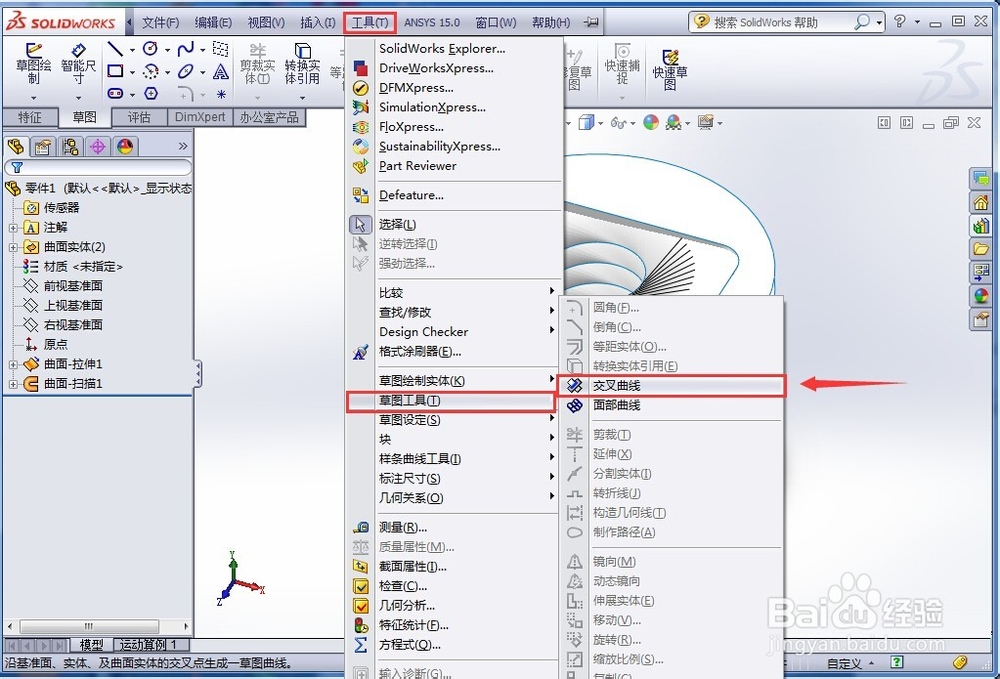

8、依次点击“工具”——“草图工具”——“交差曲线”，选择之前建立的两个曲面，二者的交线就是我们所需的矩形螺旋线（隐藏那两个曲面可以清楚看到矩形螺旋线）；

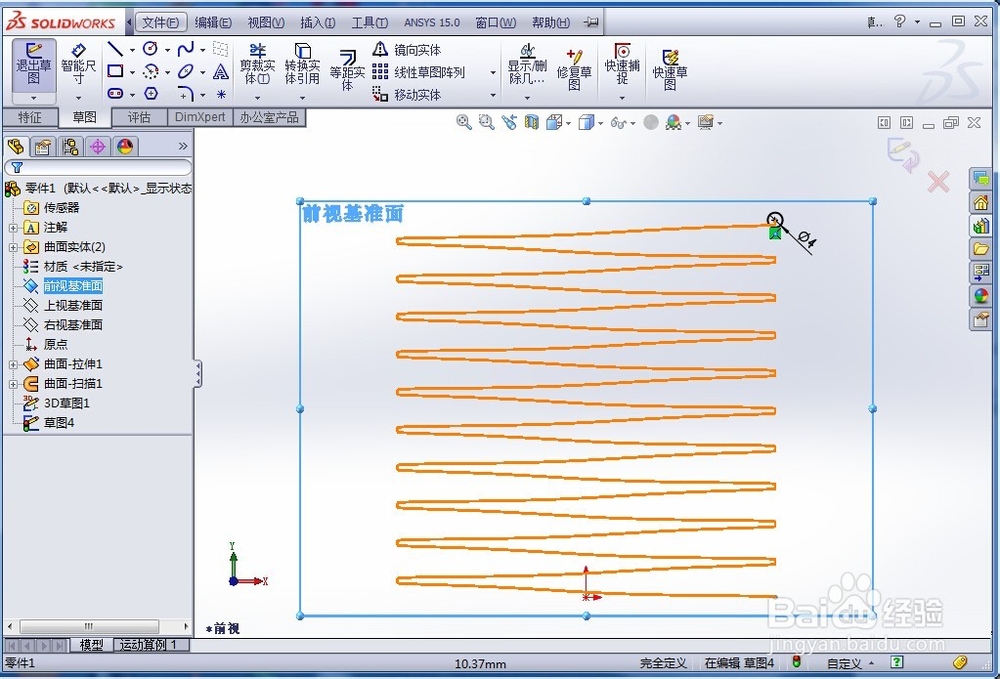

9、在前视基准面建立弹簧的横截面草图；

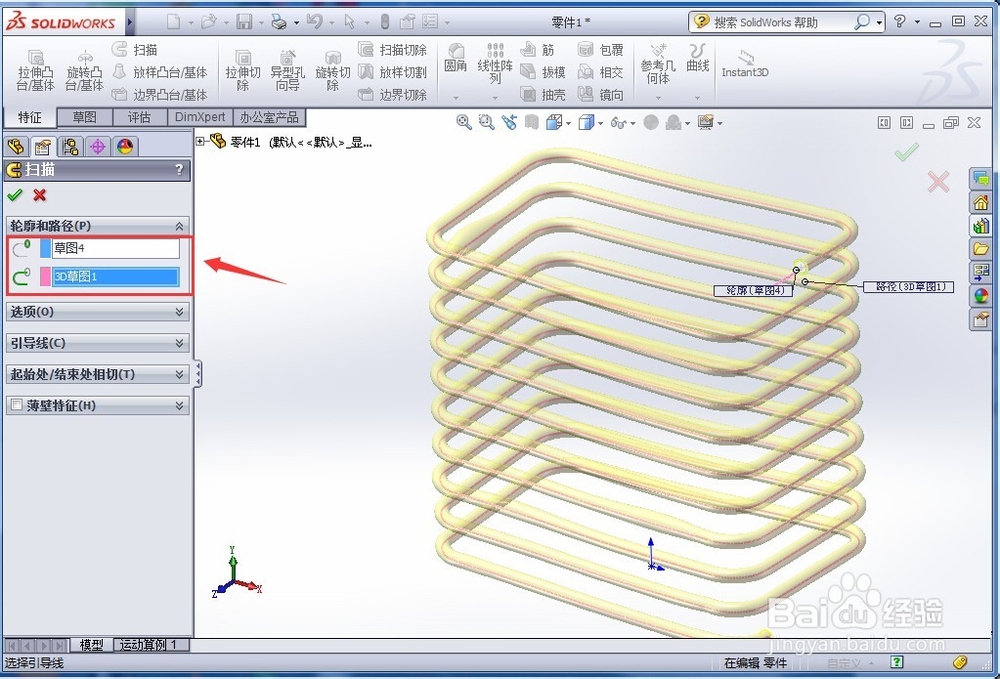

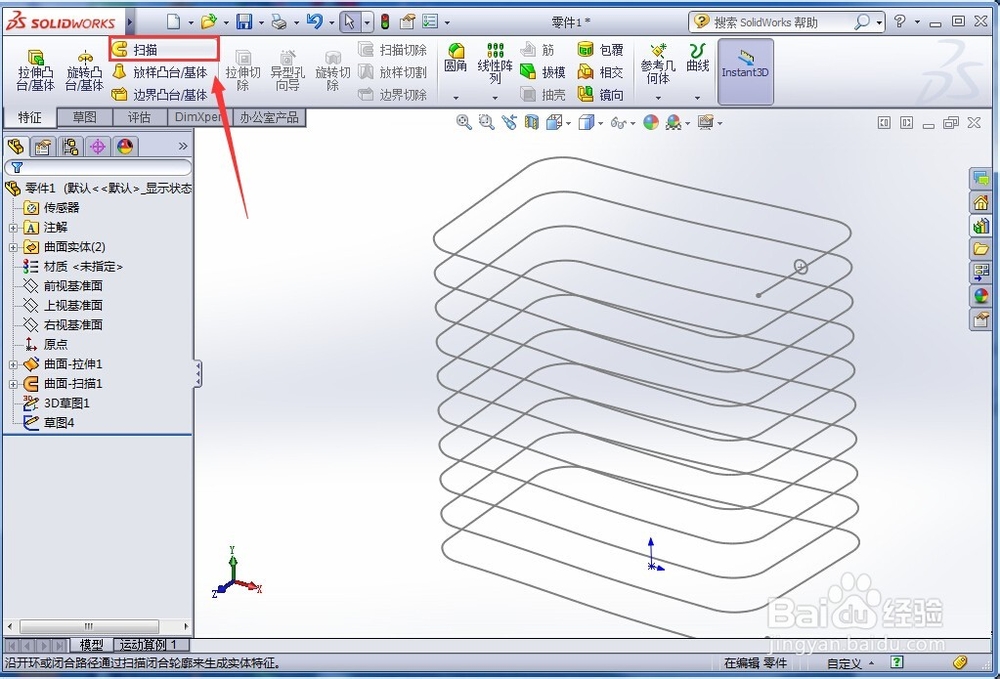

10、点击特征里面的“扫描”，选择上一步所做草图为轮廓，选择之前建立的矩形螺旋线作为路径，则所需弹簧的建模就完成了。
