工厂生产用电监控、电力监测系统解决方案

传蕙蝤叼翕统的手工方式进行各类工厂用电能耗的计量，造成能耗数据不完整、不准确、不全面，因而无法进行用电能耗分析与诊断，造成用电管理不到位，对各种设备用电也没有行之有效的分囗拮蟀手段进行节能控制，所以存在各种用电浪费现象。工厂生产用电监控系统解决方案，可以对工厂各种设备用电能耗数据实时无线采集、传输，便于管理者能够随时监测、分析整个工厂的用电情况，达到加强工厂用电能耗管理，降低用电能耗，产生节能效益。

工具/原料

硬件：智能网关、智能测控装置、智能转换器、电力监控仪表等

软件：XL.VIEW组态监控软件

一、方案意义

1、监测不同机型，在每一个出厂测试位置，每一个测试环节的用电情况（持续时间，电流、功率数值，消耗电能）；

2、统计每一台设备，在生产测试环节的总用电情况（持续时间，总消耗电能，最大功率）。

3、统计每一个出厂测试位置，周、月、年的用电情况（总工作时间，总电能消耗，最大功率）。

4、统计工厂出厂测试位置总的用电情况（总工作时间，总电能消耗，最大功率）。

5、统计、监测工厂其它用电设备，以及工厂车间照明的用电情况（周、月、年的总电能消耗，以及最大功率）。

6、在电脑上实时显示所有用电点的用电情况。

7、对相关数据生成历史数据库，报表、曲线，为生产管理提供真实的用电数据。

二、方案概述

1、基于XL.SN智能传感网络和XL.view监控软件，设计更稳定、更可靠、更安全的电力监控无线通讯网络方案，实现电力监控装置数据的无线传输；

2、选择稳定、可靠，安装、使用、维护更方便的产品方案；

3、在每一个监测点，配置电力监控仪表及相应的无线传输装置，用电数据直接通过无线传感网络上传至智能网关；

4、监控室，配置一台监控计算机，一套XL.view监控软件和一台XL90智网关。智能网关通过无线网络读取电力监控仪表的数据，通过以太网，将数据转发给监控计算机。

5、监控计算机上运行的XL.view监控软件，读取XL90智能网关上传的数据后，进行分析、统计、计算、判断等等处理，在人机界面上实时显示各监测点的用电数据，生成历史数据，报表、曲线，报警等等用户需求的信息。

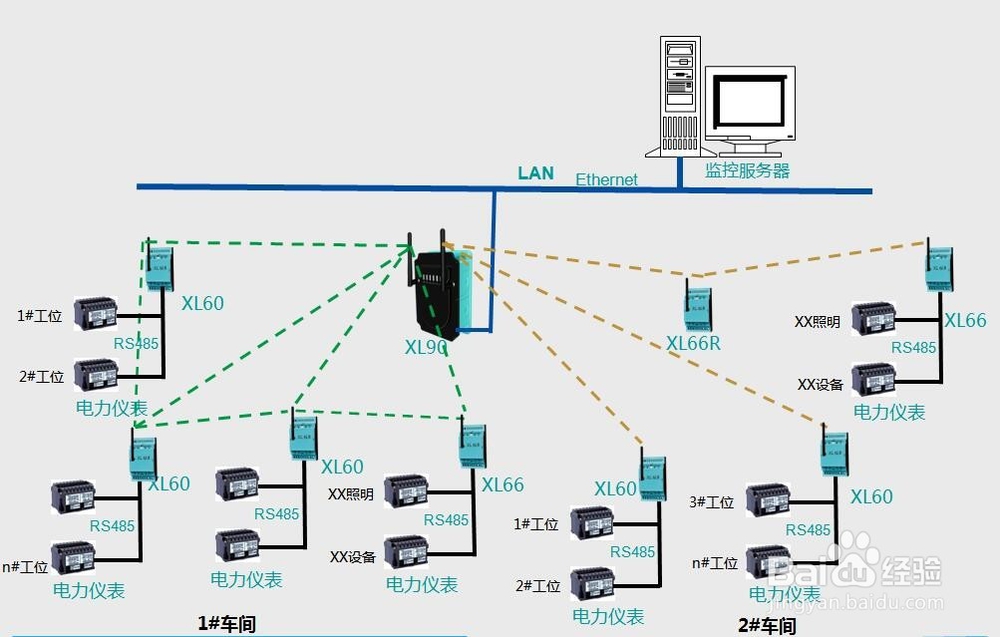

三、方案示意图

1、XL90智能网关通过2.4GHz、433MHz无线网络读取节点设备数据，进行处理、通信协议转换后，通过局域网，上传数据至监控服务器；

2、选配XL66A智能转换器，读取节点电力仪表采集的信号，通过2.4GHz或433MHz方式接入传感网络；

四、方案配置

1、智能网关XL90智能网关，集通讯管理、数据接收、协议转湍恬擒舍换、数据处理转发等功能，支持手机WiFi现场调试，也叫无线网关，工业物联网智能网关，工业通信网关，无线传感管理主机等，属于无线传感器网络产品，可同时接收多个无线传感器数据，支持2路以太网口（Ethernet）、RS485和1路RS232串口、无线传输等上行方式， 可选GPRS，433MHZ，2.4GHZ等无线传输方式。XL90智能网关，也叫无线网关，工业物联网智能网关，工业通信网关，无线传感管理主机等，属于无线传感器网络产品。它的应用范围广，无需布线，减少运维成本，安装便捷，即插即用，适用于机房、机站动力、环境监控系统，低压配电监控系统，电能数据监控系统，工厂机器设备、生产线运行状态监控系统，生产信息采集系统等无线监测与预警。

2、智能测控装置XL60智能测控装置，集数据采集、预警控制、无线传输等功能，功耗低，高稳定性，支持手机W足毂忍珩iFi现场调试，也叫无线数据采集终端、无线测控终端，无线控制器等，属于无线传感器网络产品，支持4路DI，4路DO，5路模拟量输入，1路RS485，可选GPRS，433MHZ，2.4GHZ等无线传输方式。XL60智能测控装置，也叫无线数据采集终端、无线测控终端，无线控制器等。它的应用范围广，无需布线，减少运维成本，安装便捷，即插即用，适用于供水管网、供气管网、供油管网、环境、制造业、化工、能源、仓储、办工场所等环境的温度实时采集、无线传输、现场或远程监测和预警。

3、智能转换器XL66智能转换器，集数据读取、协议转换、无线传输等功能，支持手机WiFi现场调试，也叫无线信号转换器，工业级无线路由器等，属于无线传感器网络产品，作为控制装置、测控仪表、智能设备等接入无线传感网络的节点产品，通过RS485接口读取相关设备的数据，再通过无线方式上传，可选GPRS，433MHZ，2.4GHZ等无线传输方式。XL66智能转换器，也叫无线信号转换器，工业级无线路由器等，属于无线传感器网络产品。它的应用范围广，无需布线，减少运维成本，安装便捷，即插即用，适用于低压配电监控系统、自动抄表系统、楼宇能源管理系统、机房、机站动环监控系统等。

4、电力监控仪表XLP2010电力监控仪表，主要监测三相电压、电流、有功、无功、功率因数、频率、电能等导轨安装，配有开环式电流互感器，安装便捷，直连电压输入高达600VAC（无需PT傧韭茆鳟）。XLP2010电力监控仪表，有三相四线、三相四线平衡、三相三线、三相三线平衡、一相两线、一相三线多种接线方式，通过2.4GHz或433MHz无线接入智能传感网络。

5、组态监控软件XL.View组态监控软件，无需安装客户端软件，只需打开浏览器即可监控数据，支持PC端、手机和PAD监控的，也叫上位机监控软件和上位机监控系统。XL.View组态监控软件，适用于管网管沟环境监测、能源管理系统、电力监控系统、农业大棚监测、养殖环境监测、危化品环境监测、仓储馆藏环境监测、大气环境监测和生产智能制造监控等监控领域。

五、适用范围

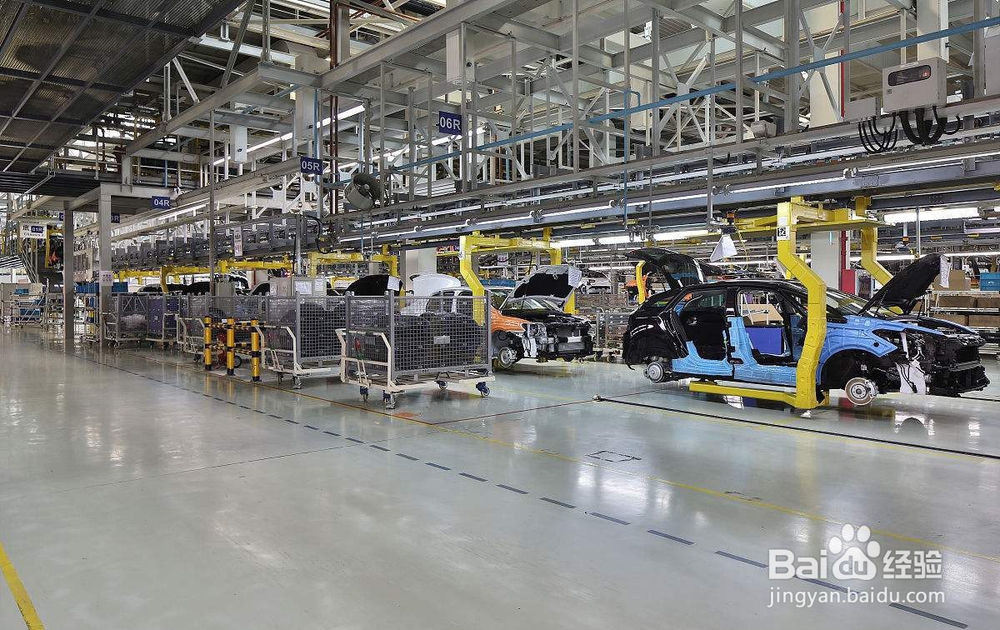

1、工厂生产用电监控、电力监测系统，适用于电子、汽车、钢铁、机械、食品、医药等各行业制造业工厂生产的用电能耗监控。
