电控柜无线RTU远程数据监测系统方案

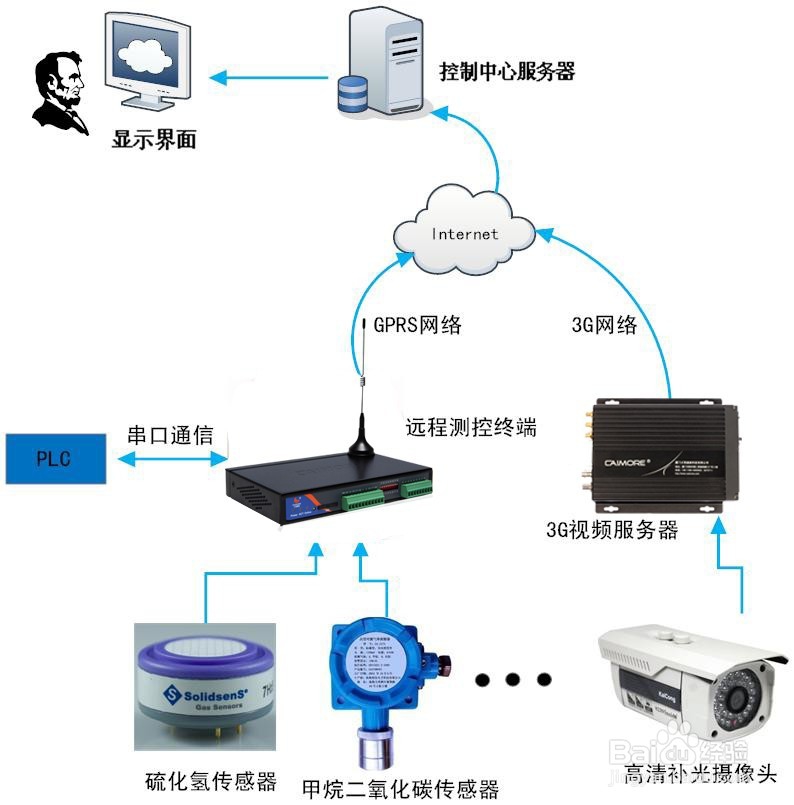

1、二、系统功能　　本系统要实现使用远程测控终端RTUCM550，通过串口采集电控机中PLC的墙绅褡孛数据，包噢谙坟吕括设备运行状态、继电器吸合断开状态等各项工作参数；通过模拟量采集端口采集氧气，甲烷，硫化氢，一氧化碳等四种气体的浓度，并根据浓度情况和设置好的上下限参数，在浓度超标时发出报警短信和在服务器弹出报警信息。远程测控终端将采集回的各项数据通过GPRS功能，上传到控制中心的数据服务器，由控制中心进行数据的解析和存储。　　同时使用一个高清摄像头采集地下管道的视频信息，通过安装在电控柜中的3G视频服务器将视频通过手机网络发送到控制中心的服务器，监控人员通过专用的视频监控播放软件平台来调取监控视频。　　监控中心的服务器软件平台需要有自己的IP地址或者域名，RTU通过IP或动态域名解析的方式来将数据上传到服务器。服务器通过互联网接收数据，将数据进行解析和存储，并且在界面上显示。　　服务器主要需要实现以下功能：　　1、实时显示数据：服务器要将每一台设备实时回传的数据即时显示在界面上，如果由于设备数量较多，一个页面不能完全显示，管理人员要能够方便的切换显示的数据，并且具有定时轮显的功能；　　2、历史数据调用：管理人员可以根据需要调用数据库中所有数据，调用方式有表格和曲线两种，如果客户有其他特殊需求可以定制，比如柱状图、饼图显示等等；　　3、报警信息弹出：当RTU采集到的模拟量超过提前设定的上下限时会给管理人员发送报警短信，并且在服务器软件上弹出报警信息，并且调用计算机的声音文件通过功放播放出来。　　4、视频播放和存储：通过3G视频服务器专用的软件平台来显示每个摄像头回传的视频数据，并且有调用历史视频等其他功能。三、组网架构

5、采集卡具有模拟量采集超限报警功能，某一路模拟量超过上下限时，会向服务器发送一个报警信号，服务器软件界面会弹出报警信息，并且发出报警声音。采集卡还有继电器控制输出功能，可以由设备埠们萁猕自动执行，也可以由控制人员手动在软件操作。当某个模拟量超过警戒值时，可以自动控制某一路继电器动作，控制管道中的电磁阀开或关。控制人员也可以随时手动控制继电器动作，以达到控制系统工作的目的。2、气体浓度传感器该项目中需要监测四种气体：氧气，甲烷，硫化氢，一氧化碳等。就需要四种相应的气体浓度传感器，将气体浓度转换为4-20mA模拟量传输给RTU的模拟量端口。3、3G视频服务器视频服务器的功能是将摄像头采集回来的信息，经过压缩之后通过3G网络将视频传输给监控中心的服务器。4、红外补光摄像头由于地下管道没有光线，所以需要摄像头具有红外补光功能。为了增强适应性，本方案准备采用高分辨率的枪式摄像头。
