水文监测RTU远程数据终端的设计

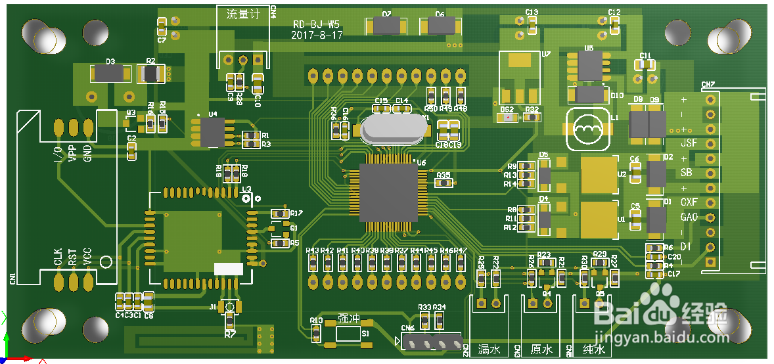

1、针对中国无缝覆盖2G的GPPRS移动蜂窝网络，基于SIM800C通信模块，采用STM32核心处理系统，研发了蓝普科技水文监测远程测控终端，主要用于水文水情遥测，具备数据采集、存储、远程上报，管理功能。设备采用了低功耗设计，具有多路传感器接口、支持多中心站、大容量数据存储。

2、数倌栗受绽据采集包括水位数据，支持模拟量4-20mA或0-5V、485接口水位计，如：浮子式水位计、雷达水位计、压力水位计、气泡水位计殪讧唁跬等。雨量数据采集目前支持翻斗式雨量计。同时1802型rtu可以监测自身电池电压，并根据“水文监测数据通信规约”SL651-2014的要求将监测到的电池供电电压值传输给中心站。唐山蓝普科技-1802型rtu的一组485接口可以连接工业串口照相机，能根据规约的要求，完成对监测目标的拍照，分包取图，然后存储到rtu内置存储器中，图片通常采用jpg格式。

3、设备采用工业级32位处理器和工业级无线模块，以嵌入式实时操作系统作为软件支撑平台，工作环境温度零下20度至70度，耐强电磁干扰，内置看门狗电路，确保设备永远在线，产品支持多种工作模式，包括自报模式、查询应答模式，详见rtu.tslanpu.cn

4、产品设计功能如下：1. 通信功能：支持GPRS、3G、4G、短信等多种通信方式，支持实时在线，定时唤醒功能。2. 采集功能：采集工业相机图片数据，支持抓拍、定时拍照功能；采集流量计、脉冲水表数据；采集水位计和雨量计数据；采集设备供电状态和井盖门或箱门开关状态。3. 控制功能：可以远程自动控制阀门、闸门的开关，可以远程控制电动调节阀的开度。4. 支持监测参数超限自动报警功能。5. 支持远程管理功能，可通过GPRS进行设备远程升级。6. 支持存储功能，本地有大容量存储，可以对各种数据进行存储
