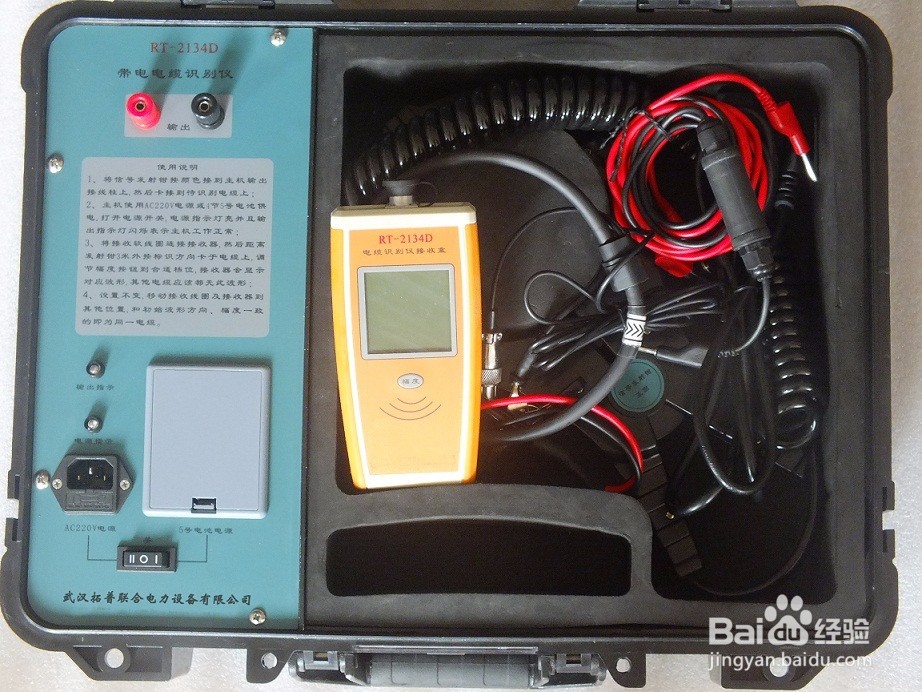

RT-2134D带电电缆识别仪

1、1 整套仪器均可使用5号电池工作，彻底解决现场无动力电源及充电电池不易维护失效的把情况。对于发射主机，特别设计为交直流两用，既可以使用电池供电，也可以使用220V电源供电。

2 一箱式工程塑料箱外包装，使用简单，更加适合运输及野外环境。

3 大口径柔性线圈接收部分适合各种复杂电缆现场。

4 接收器液晶显示使用微功耗技术设计，特别省电，判断简单直观。

5 接收器电池电压指示功能。户外可视LCD，阳光、黑暗环境下均可使用。

6 一机多用，即可以识别带电电力电缆，也可以识别停电电缆。

7 对于停电电缆, 即可以不拆线采用耦合钳施加信号，也可以拆掉电缆始端头和终端头, 使用配制的专用连接线直接施加信号进行识别。

1、1  发射钳钳口：≥130mm   闭合时内径≥125mm

    接收柔性线圈：可拉开为直线，可扭曲变形，闭合为圆形时内径≥135mm

2  接收器电源：2节5号碱性电池，连续工作时间≥8h

3  主机电源：4节5号碱性电池，连续工作时间≥3h，或者使用AC220V供电

4  识别方式：波形方向、波形幅度，双重判断依据

5  接收灵敏度：接地回路电阻小于200欧姆

6  重量及体积：约6.5kg，47X38X375px

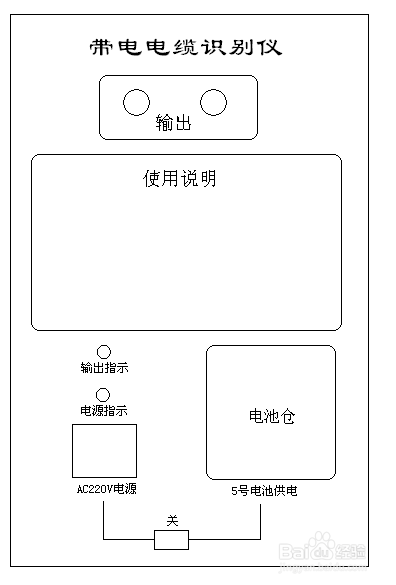

1、主机部分：

1   电源指示灯：亮时指示供电电源正常。

2   输出指示灯：亮并且闪烁指示信号输出正常。

3   电源开关：选择使用AC220V 或4节5号碱性电池供电。

4   输出：按红、黑颜色接输出卡钳或者专用直连输出线。

电缆识别仪接收器部分：

5   电缆航插接口：接识别柔性线圈，并且当电源开关使用。

6 “幅度”按键：调整接收灵敏度。

7   电池盒：2节5号缄性电池。

1、识别带电电缆

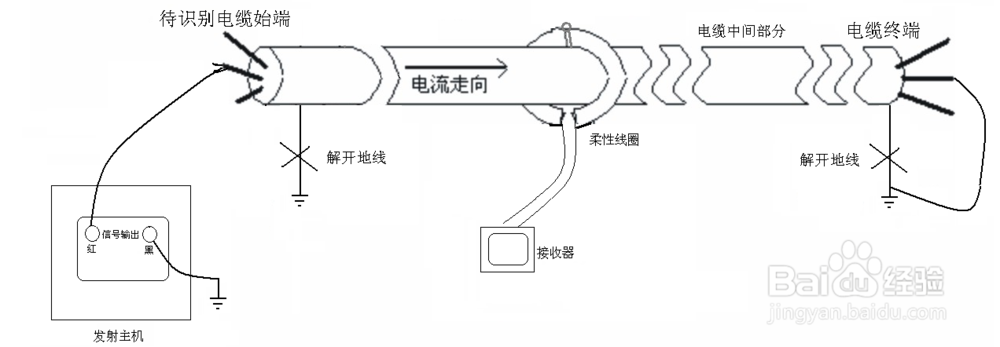

2、识别不带电电缆

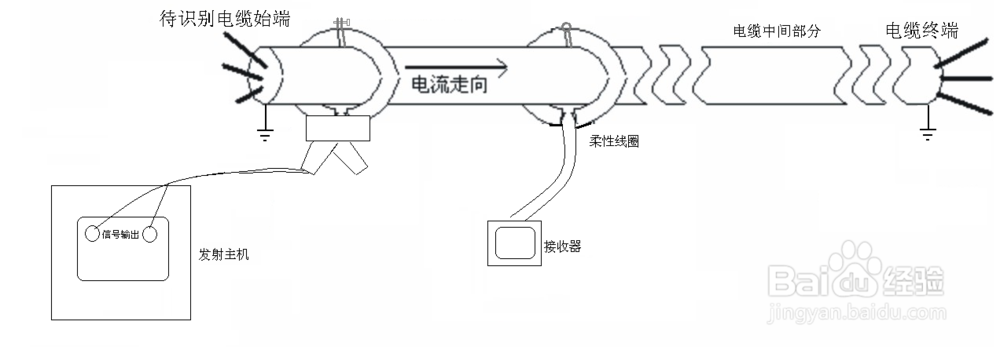

1、将信号通过输出耦合钳钳加在待识的电缆上，根据电磁感应原理，如果该电缆铜屏蔽层完好且两端接地可靠，则该电缆的铜屏蔽层必然感应与发射信号规律一致的感应信号，在待识别现场用手持接收盒的接收测试钳钳测现场所有电缆，根据显示的波形，方向一致和幅度相近的即为所加信号之电缆。
