Creo常见零件建模（5）

2025-05-21 15:18:31

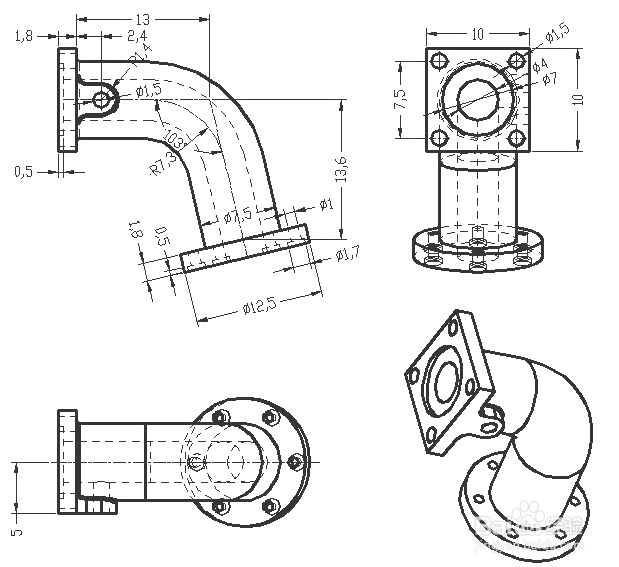

1、需要建模的零件三视图如图

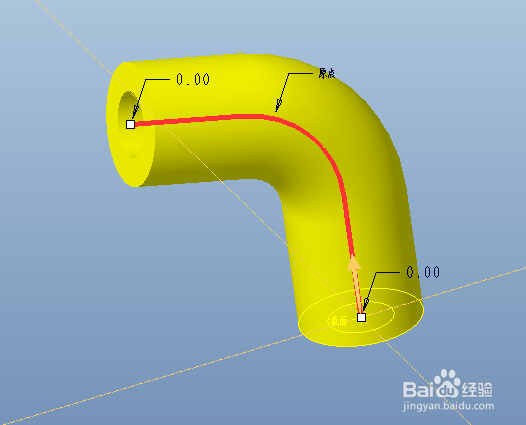

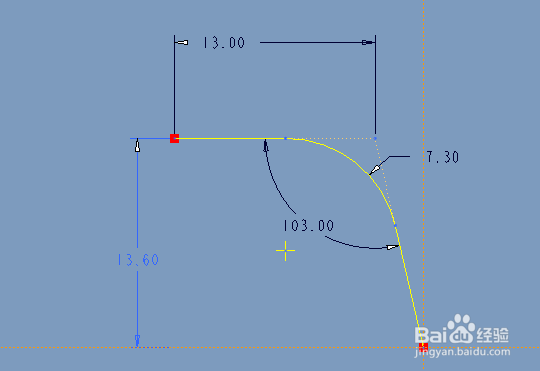

2、草绘中间曲圆柱的中轴线作为扫描轨迹，扫描出圆柱

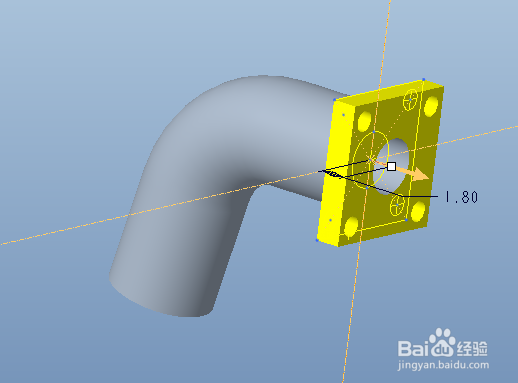

3、用“拉伸”做出方形法兰

4、拉伸做出深度0.5的圆孔

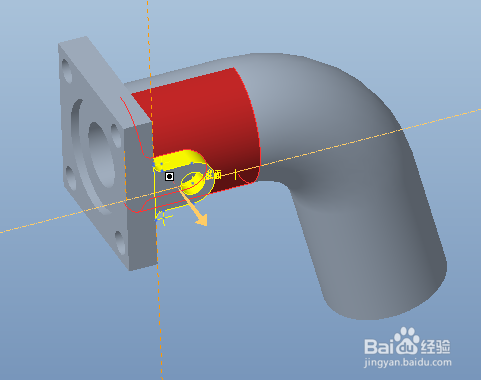

5、拉伸做出耳朵

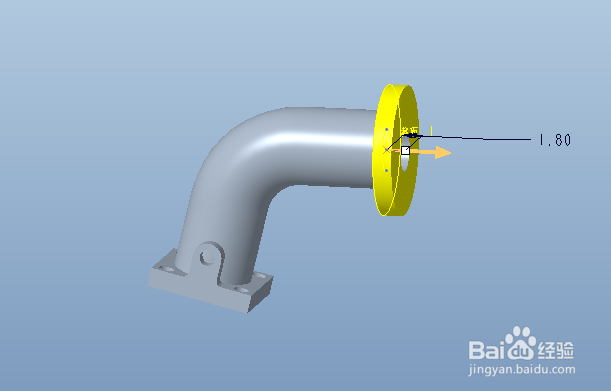

6、拉伸出圆形法兰

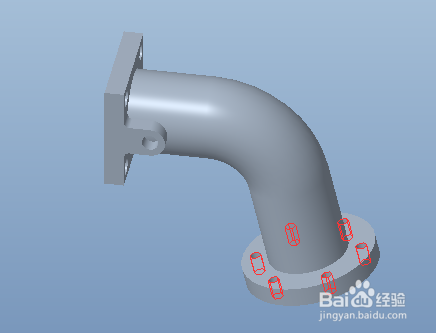

7、拉伸+阵列做出螺丝孔

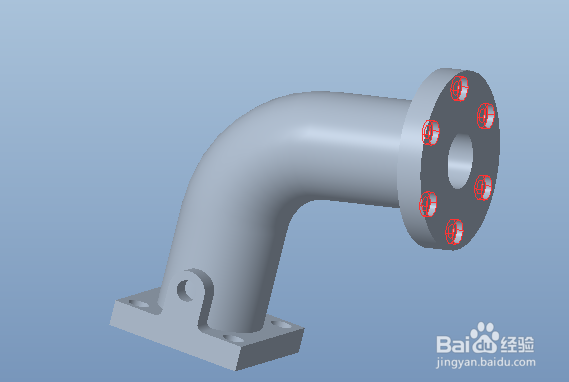

8、拉伸切除+阵列做出螺丝孔沉孔，完成创建
