CAN转EtherNet/IP网关什么是EtherNet/IP?

1、技术参数

ETHERNET/IP 技术参数

网关作为 ETHERNET/IP 网络的从站，可以连接 AB（罗克韦尔）、欧姆龙、基恩士等品牌的 PLC。

以太网 10/100M 自适应，具有 IP 地址冲突探测功能。

支持 ODVA 标准 EtherNet/IP 通信协议。

输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。

CAN 技术参数

标准 CAN 2.0 A、2.0B 接口可选

波特率：5K~1M 可选

可以配置多条 CAN 的接收、发送报文

网关自带终端电阻

硬件电气规范

电气参数

◆ 电源：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

◆ 工作环境：-25～55℃，湿度≤95%

◆ 防护等级：IP20

◆ 安装方式：35mm 导轨

◆ 重量：500g

ETHERNET/IP 的电气连接

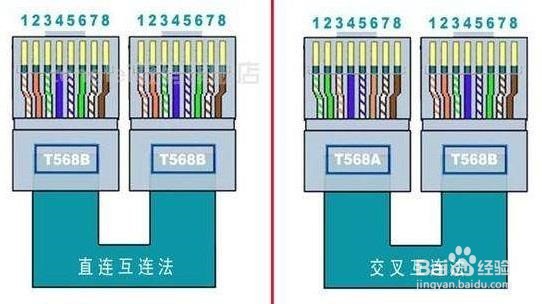

2、ETHERNET/IP 采用标准的 T568B 接法，支持直连和交叉接线方式，如上图所示。ETHERNET/IP 只需要连接以太网的 1、 2、 3、 6 这四根信号线即可实现通讯。用户需注意以太网线的屏蔽层连接良好。

3、最大的总线线路长度：

波特率bit/s

1M

500K

250K

125K

62.5K

20K

10K

总线长度m

30

100

250

500

1000

2500

5000

不同电缆和不同总线节点数量 n 的最大总线电缆长度：

电缆类型

1

Lmax(ksm=0.2)

2

Lmax(ksm=0.1)

n=32

n=64

n=100

n=32

n=64

n=100

TM DeviceNet 细电缆或ISO   11898 电缆

200m

170m

150m

230m

200m

170m

TM DeviceNet 细电缆

800m

690m

600m

940m

810m

700m

2

0.5mm 或AWG 20

360m

310m

270m

420m

360m

320m

2

0.75mm 或AWG18

550m

470m

410m

640m

550m

480m

关于总线终端和拓扑结构：

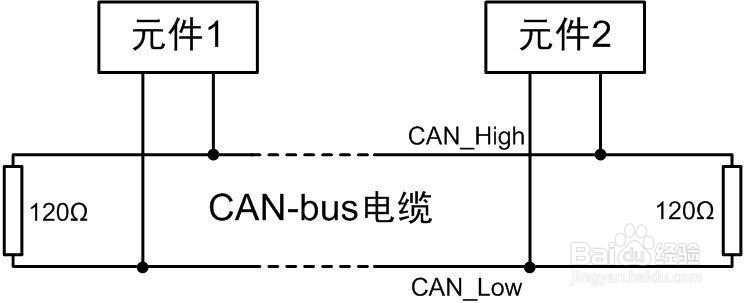

为了增强 CAN 通讯的可靠性，CAN 总线网络的两个端点通常要加入终端匹配电阻，终端匹配电阻的大小由传输电缆的特性阻抗所决定。用户应在实际构成网络中加以考虑。

网关已经在产品内置了 RT 为 120 欧姆电阻，用户若需要将 CAN 的总线终端接入网络中，只需将 CANL 和 RL 短接，CANH 和 RH 短接。

协议及数据转换

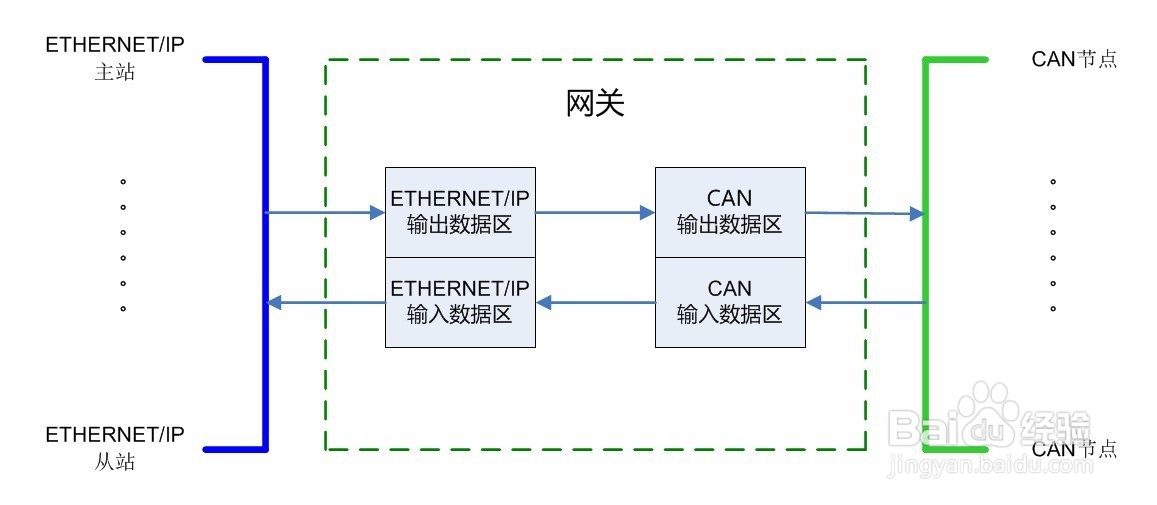

协议转换原理

网关分别从ETHERNET/IP一侧和CAN一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。

4、ETHERNET/IP 协议介绍

EtherNet/IP 是由罗克韦尔自动化公司开发的工业以太网通讯协定，由 ODVA

（ODVA）管理，可应用在程序控制及其他自动化的应用中，是通用工业协定（CIP）中的一部分。

5、EtherNet/IP 是一种适合于工业环境和对时间要求比较苛刻的应用的网络。

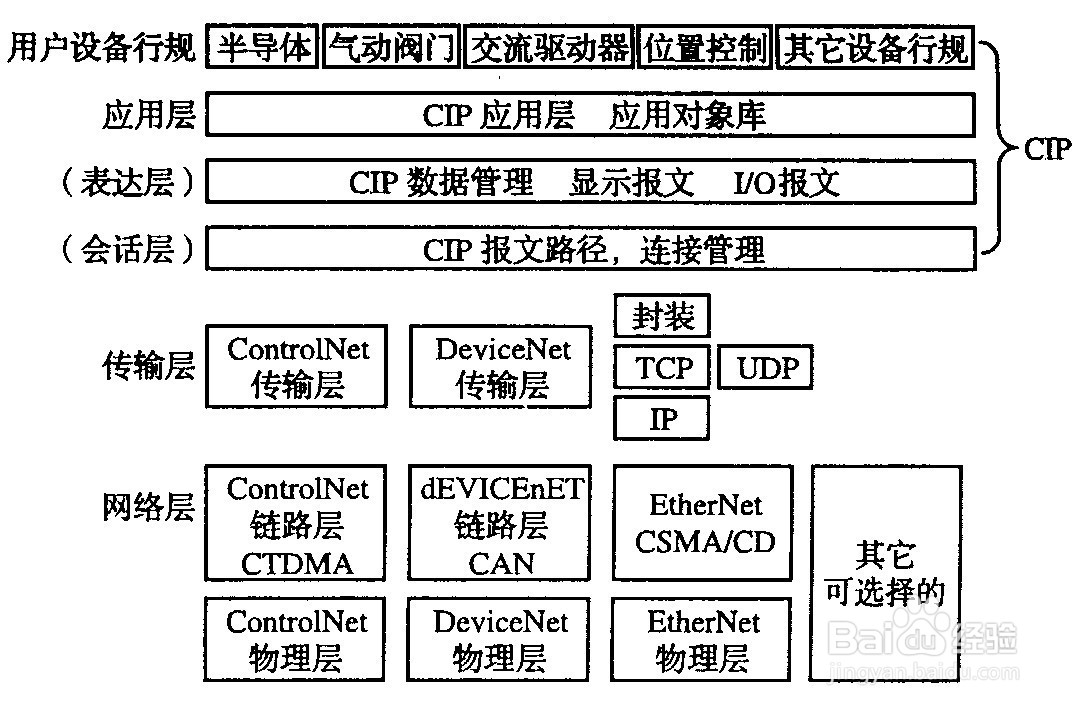

EtherNet/IP 使用标准的以太网、TCP/IP 技术和一种名叫 CIP（Control and

Information Protocol）的开放性应用层协议。

EtherNet/IP 将以太网的设备以预定义的设备种类加以分类，每种设备有其特别的行为，此外，EtherNet/IP 设备可以：

用户数据报协议（UDP）的隐式报文传送基本 I/O 资料。

用传输控制协议（TCP）的显式报文上传或下载参数、设定值、程式或配方。

用主站轮询、从站周期性更新或是状态改变（COS）时更新的方式，方便主站监控从站的状态，讯息会用 UDP 的报文送出。

用一对一、一对多或是广播的方式，透过用 TCP 的报文送出资料。

EtherNet/IP 使用 TCP 埠编号 44818 作为显式报文的处理，UDP 埠编号2222 作为隐式报文的处理。
