proe如何测量角度

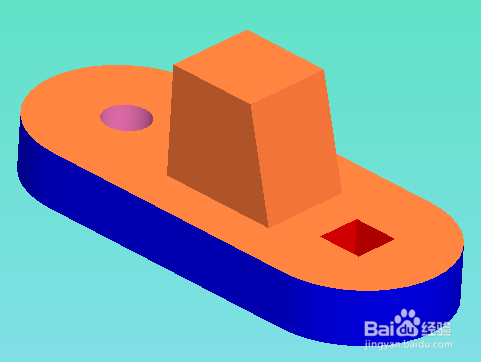

1、启动proe，proe软件界面中点击打开文件图标，打开需要测量角度的proe三维模型。

2、测量角度指令的菜单位置：分析——测量——角度。点击测量角度，弹出测量角度对话框。

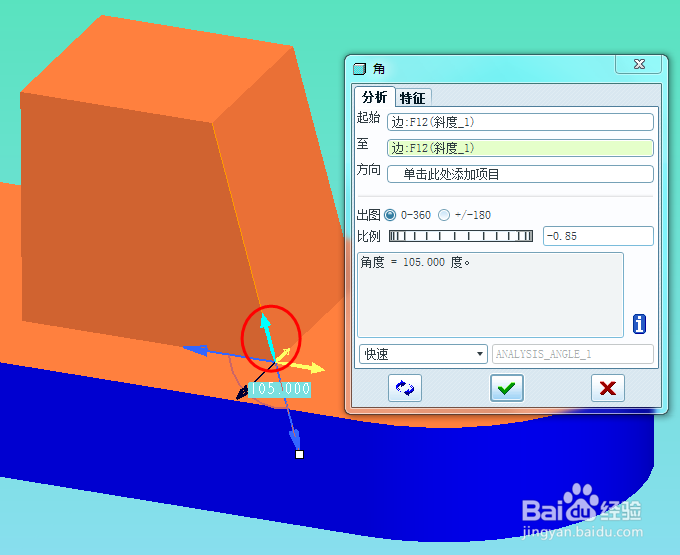

3、鼠标左键在模型显示区，选择两条边，马上显示两条边的角度数值。

4、此处显示的角度，默认是两条边相交的钝角，我们可以点击黄色箭头切换方向来显示锐角。

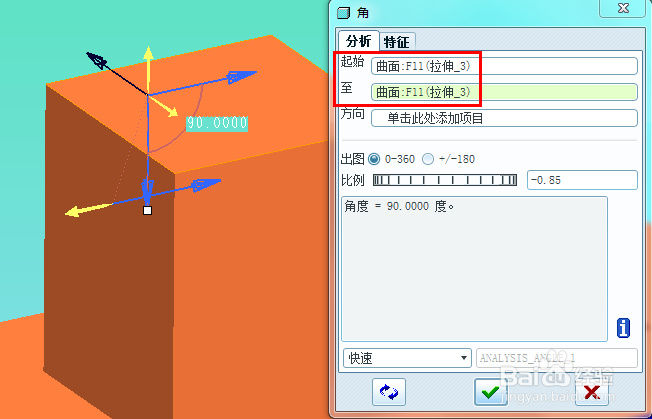

5、也可以选择两个面来测量角度，例如这里选择两个相交的拉伸实体表面，完成两个面的选择后，即可显示90度。

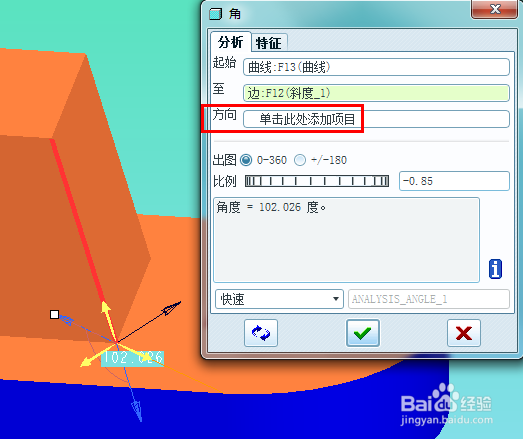

6、当我们选择两条测量角度值以后，我们还可以增加一个方向的选择来显示一个投影角度值。

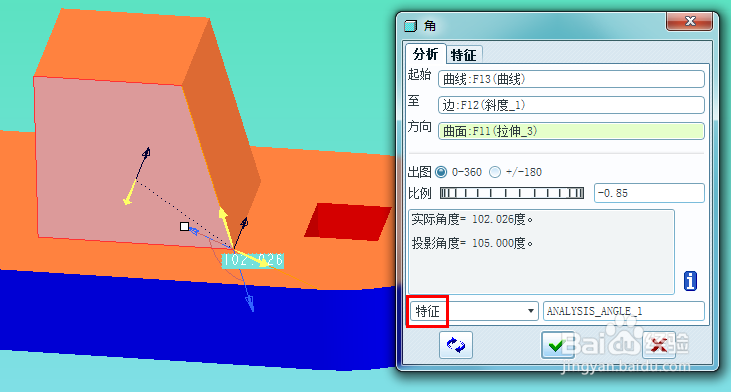

7、例如这里选择实体正面作为方向以后，就增加了一个投影角度的显示。

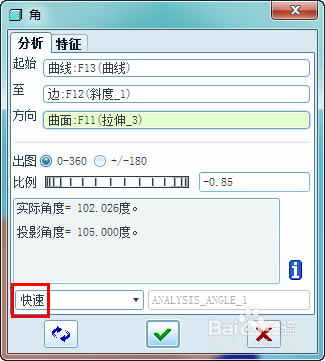

8、默认的测量就是一个快速查看，如果想这个测量保存下来，将来还需要查看，可以在下拉列表中选择“已保存”，点击确定关闭对话框。

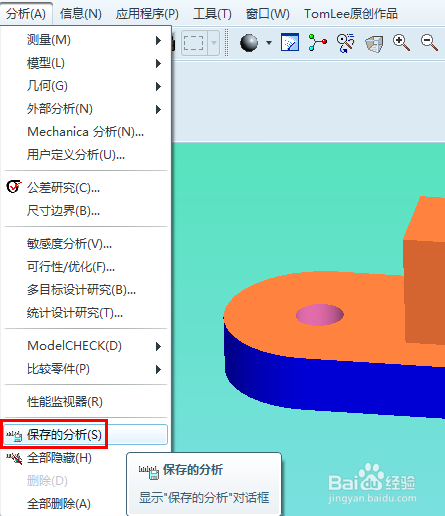

9、以后可以在分析菜单下的“保存的分析”中查看已保存的分析测量，选择对话框中的测量，可以隐藏或显示，还可以编辑定义等。

10、如果希望生成特征保存到模型中，可以在测量角度对话框中选择“特征”，然后确定关闭窗口，完成测量角度特征创建。在模型树上可以看到新建的分析测量特征。
