3nh色差仪万能测试组件的使用

1、一、 组件结构如图1 中所示，万能测试组件的结构如下：（1）基座、（2）基座挡板、（3）方形积分器、（31）方形积分器测量口、（4）比色皿、（5）盖板、（6）推板、（7）螺丝

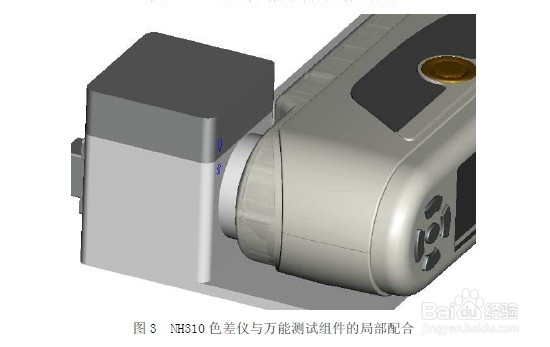

2、二、使用方法如图2，万能测试组件的使用方法如下：1、将NH310 色差仪按照如图2 放置好，其中，NH310 的测量端口要爵奏笆棚与31 方形积分器测量口对接好，如图3所示，然后将6 推板顶住NH310 色差仪，拧紧7 螺丝，检查NH310 色差仪是否松动，如果松动，请务必再次拧紧7 螺丝。2、将4 比色皿，装入3 方形积分器。4 比色皿有两个磨砂面，拿4 比色皿的时候请只接触这两个磨砂面；另外，有两个透明面，上面刻有“MAX”、“MIN”字样，请将其中一面对着31 方形积分器测量口，如图3 所示；3、将4 比色皿装入3 方形积分器，盖上5 盖板，5 盖板上有一个箭头图标，3 方形积分器上有一个相同的箭头图标，请确保两个箭头图标位置一致。完成以上步骤后，即可启动NH310 色差仪进行测量。

3、三、注意事项1、保持3 方形积分器中的整洁，防止弄脏；万能测试组件使用完毕后，把5 盖板盖上，保持3 方形积分器封闭；2、防止4 比色皿两个透明面刮伤、弄脏；3、装入4 比色皿的物体的量务必在“MAX”和“MIN”的划线之间。
