UG10.0如何用艺术曲面命令创建一个扭曲的曲面？

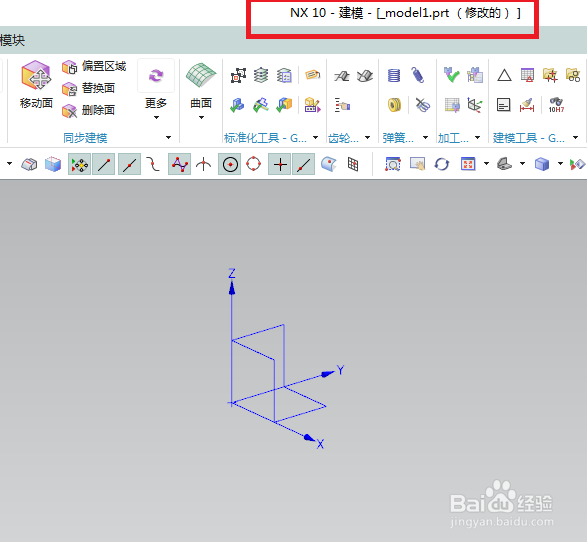

1、如下图所示，

打开UG10.0软件，

新建一个空白的模型文件，

使我们进入三维界面。

2、如下图所示，

执行【曲线——直线】，激活“直线”命令，

画四条不在同一平面内的直线段，组成一个封闭的图形，

最后一条直线段画好的时候，在对话框中点击确定。

3、如下图所示，

执行【曲面——艺术曲面】，激活曲面命令。

4、如下图所示，

软件弹出一个“艺术曲面”对话框，

默认选择截面曲线，

1、点击1号红色框选中的直线段，

2、点击2号红色框选中的“添加新集”按钮（或者单击鼠标中键）。

5、如下图所示，

点击红色框选中的直线段，

可以看到一个曲面就生成了。

6、如下图所示，

点击1号红色框选中的选项，

点击2号红色框选中的直线段。

7、如下图所示，

点击1号红色框选中的“添加新集”按钮（或者单击鼠标中键），

点击2号红色框选中的直线段，

然后就看到曲面变了。

8、如下图所示，

看对话框中的“连续性”一栏 ，

自动默认了一些参数，

点击确定就OK了。

9、如下图所示，

这个扭曲的曲面就是用“艺术曲面”命令创建成功的。
