M28如何使用悬臂法桥梁建模助手

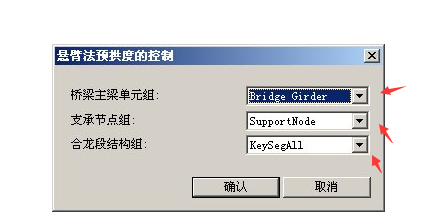

1、为了输出预拱度，需要先指定主梁、支座、合龙段等组。输出悬臂法预拱度时，输出对象应事先被指定为组。

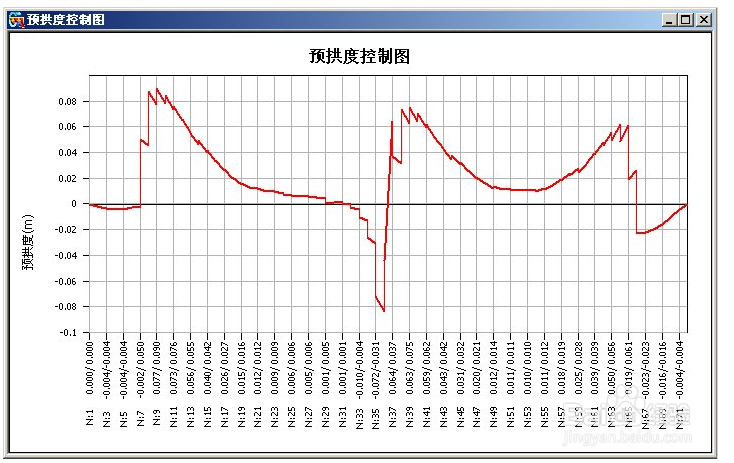

2、为了生成预拱度控制图，选择主梁组。没有使用建模助手时，需要将所有的主梁单元指定为一个单元组。

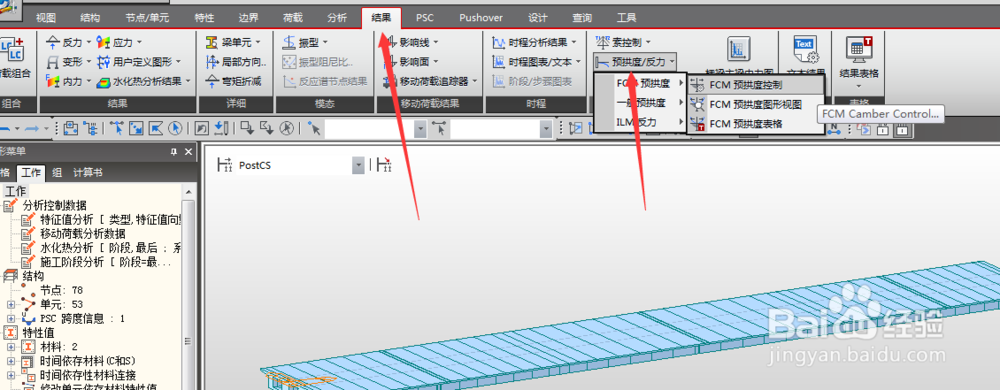

3、从主菜单中选择结果 > 悬臂法预拱度 > 查看悬臂法预拱度图形。在树形菜单的菜单表单中选择分析结果 > 悬臂法预拱度 > 查看悬臂法预拱度图形。

4、按住鼠标在屏幕上滑过，被滑过的区域将被放大。点击"缩小"，图形将恢复到前次状态。 点击此处，图形将恢复到原来初始状态。以BMP、JPG或EMF等图形格式保存文件。

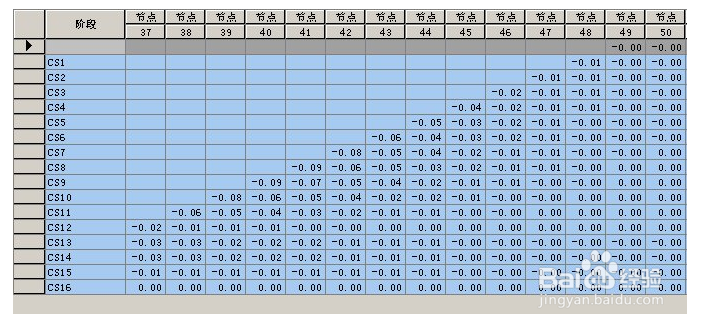

5、从主菜单中选择结果 > 悬臂法预拱度 > 悬臂法预拱度表格。在树形菜单的菜单表单中选择分析结果 > 悬臂法预拱度 > 悬臂法预拱度表格。　

6、注意各节点最上面的数字为支模时应考虑的预拱度量，下面的数字为浇筑混凝土后拆模时，在拉悟有仍该位置应发生的位移。还有在表格上点击鼠标右键，将弹出"预拱度类型对话框"关联菜单。
