ETCXB-E系列发电机工频耐压试验装置操作方法

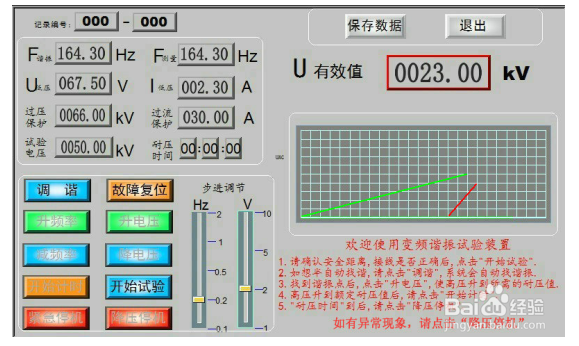

1、点击“开始试验”，如想自动找谐振点，点击“调谐”，系统自动寻找谐振点，红色代表电压曲线，绿色代表频率曲线，显示界面如图所示。

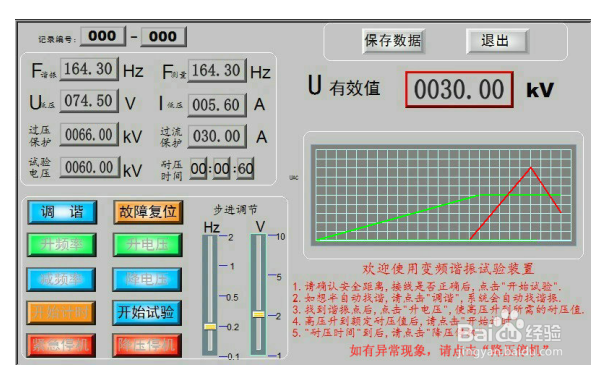

2、如不想自动找谐振点，先点击“升电压”，将“U低压”升到10V，再点击“升频率”来找谐振点，找到谐振点后，点击“升电压”， 显示界面如图所示。

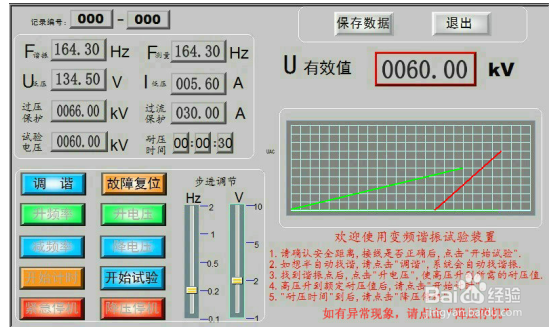

3、当U谐振电压升到设置时的耐压值，点击“耐压计时”，系统开始计时。显示界面如图所示。

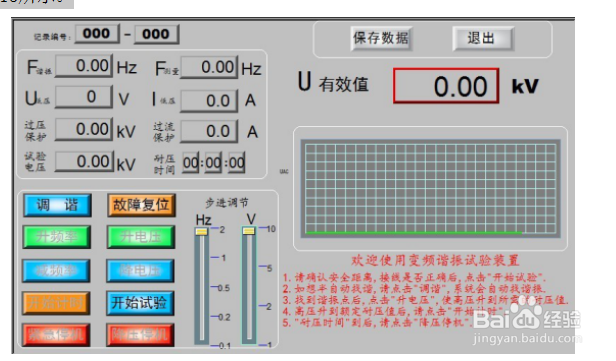

4、当“耐压时间”到时，点击“降压停机”，系统自动降压，显示界面如图16所示。

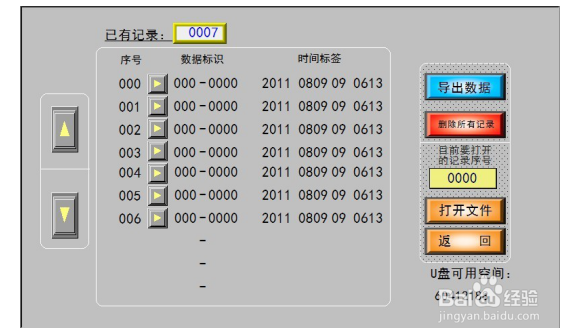

5、当U谐振电压降压0时，试验完成，如想查询试验记录，请点击“资料查询”； 显示界面如图所示。

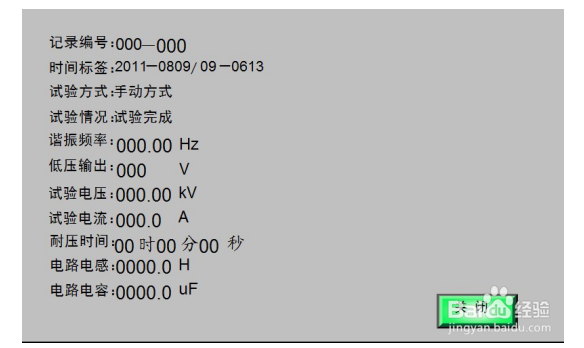

6、选择“记录序号”，导出并打开文件，查询资料。如图

7、 如在试验过程中遇到紧急情况时，点击“紧急停机”，“紧急停机”后，点击“故障复位”，在手动升压和手动调频时，可根据试验情况选择电压步进调节和频率步进调节。

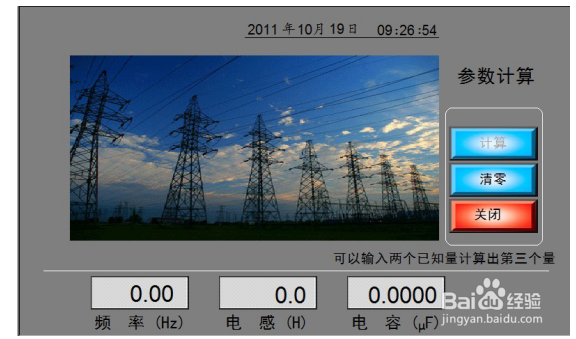

1、l 参数计算：计算电感，电容，频率的参数，点击“参数计算”，显示界面如图所示。

2、插入U盘，点击“备份”即可以把当页试验记录输入到U盘保存。
