供水管网基于GPRS解决方案

1、首先对DTU进行设置，设置要连接的中心IP和端口及其它必要性的设置，设置好之后PLC通过RS232接口和DTU相连，DTU上电之后根据事先设置好的中心IP和端口进行连接，成功连接到中心软件后即可双向传输数据。

2、终端流量传感器、水压传感器工作时所产生的数据通过串口往无线模块串口送， 无线模块检测到串口的数据后最终数据信息发送到中心去

3、中心条件:首先用某台能上网的PC机，条件必须能让外网访问的到，如运行中心软件的PC机在局域网里面，那要在局域网路由器做端口映射到本机PC，等这些条件具备之后在本机运行一个中心DEMO，开放一个端口，运行软件等待DTU的连接。

4、DTU连接中心后，就可按要求进行传输数据，中心收到数据后，通过系统进行解密、过滤、筛选，最终获得所需要的数据进行分析、统计等工作。

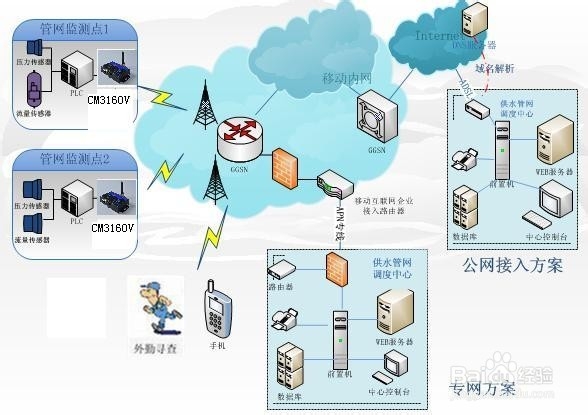

1、如上图所示供水管网远程测控调度系统由调度中心、无线GPRS 网络、远程终端单元（RTU）几个部分组成：

远程终端单元（RTU）

远程终端单元RTU 分散的分布在供水管网的遥测点上，主要由caimore 3160V GPRS模块、电源、天线、PLC 的CPU 及各种I/O 模板及后备电池、机箱等几部分组成。远程终端单元RTU与现场设备的开关量、模拟量信号相连，进行数据采集、处理、存储并通过GPRS 网络与调度中心传送数据，接收并执行上位机的命令。

2、RTU 机箱：安装于遥测点现场，为壁挂式，具有防盗功能（包括GPRS 模块天线），

其固定螺丝置于箱体内，设置门锁，箱体内具有220V 交流电（如井下无条件具备220V电压，可考虑蓄电池、锂电池等能满足终端产品电压需求的供电装置），信号输入输出接线端子，设置交流进线空气开关，如有条件可配备一220V 交流电插座（检修时方便使用）

PLC：使用西门子、三菱、欧姆龙等知名品牌

提供4 路4-20mA 模拟输入、6 路开关量输入、4 路开关量输出，无需监控中心控制，可自行进行测量，并保存累积数据系统；

具有实时时钟功能（可通过监控中心设定校准），采集到的数据以时间为顺序，以5分钟/每次的密度，能在RTU 端存储一天的历史数据，程序、参数、历史数据具有掉电保护功能；

定时上报：把从仪表采集到的数据，以定时（整5 分钟报一次）方式上报；

实现数据点播：可以响应各监控中心发出的查询请求，将实时时刻或历史时刻的数据发给监控中心，数据可发给多个监控中心；

输入信号损坏时发出报警信息；

当系统上电复位，或系统运行、通信发生异常死机复位（看门狗复位）时，系统根 据复位类型不同进行复位处理，保证系统正常工作。

可为一次仪表（两线制，三线制）提供24V 电源，具有一次表供电功能。

3、GPRS模块：其核心使用SIMEMS MC39I无线模块，内嵌TCP/IP协议，

支持900/1800 MHz系统，提供RS-232或RS-485自选接口，支持各种非TCP/IP终端设备数据的透明传输，可上电即自动拨号上网，一直在线，自检测假拨号现象，掉线可自动重拨。带自主开发的主控电路和硬件看门狗，保证电路的可靠工作，并可根据用户需要进行远程在线维护。

（可选的备用冗余功能）调度中心可以设一主一备两个中心（即有一主一备两个IP地址），平时RTU端的GPRS模块只与调度中心主中心（主IP地址）联系，当主IP地址联系不上时，RTU端的GPRS模块能自动与备用IP地址联系，切换到备用系统进行工作，当主IP地址系统恢复正常，关闭备用IP地址系统时，能恢复到主IP地址系统进行工作。

通信工作原理：

u 首先对DTU进行设置，设置要连接的中心IP和端口及其它必要性的设置，设置好之后PLC通过RS232接口和DTU相连，DTU上电之后根据事先设置好的中心IP和端口进行连接，成功连接到中心软件后即可双向传输数据。

u 终端流量传感器、水压传感器工作时所产生的数据通过串口往无线模块串口送， 无线模块检测到串口的数据后最终数据信息发送到中心去

l 调度中心

中心条件:首先用某台能上网的PC机，条件必须能让外网访问的到，如运行中心软件的PC机在局域网里面，那要在局域网路由器做端口映射到本机PC，等这些条件具备之后在本机运行一个中心DEMO，开放一个端口，运行软件等待DTU的连接。

DTU连接中心后，就可按要求进行传输数据，中心收到数据后，通过系统进行解密、过滤、筛选，最终获得所需要的数据进行分析、统计等工作。

4、组网方案如下：

A、公网方案：

B、专网方案：
