UML建模顺序图

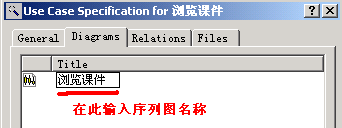

1、输入序列图的名称。

如下图所示：

（双击此序列图名称，进入序列图的编辑界面。）

2、删除序列图

（不管是在逻辑视图（Logical View）还是在用例视图（Use Case View），删除序列图的方式都是一样的。都是选中需要删除的序列图，右键菜单——〉“Delete”，即可直接删除）

3、修改序列图的名称

（不管是在逻辑视图（Logical View）还是在用例视图（Use Case View），修改序列图名称的方式都是一样的。都是选中需要修改名称的序列图，右键菜单——〉“Rename”）

4、增加对象：使用原有的模型元素作为序列图的对象

（使用拖放的方式把原有的模型元素作为序列图的对象，可以被拖放的模型元素有参与者（Actor）和类（Class）这两种模型元素。）

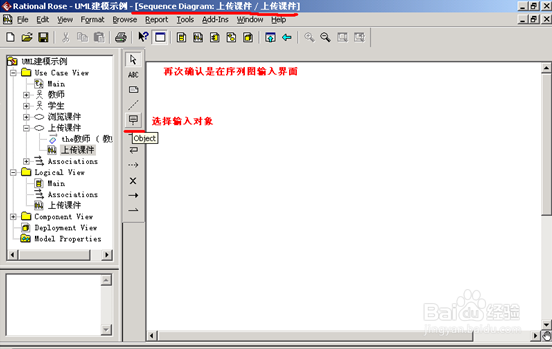

5、增加新的序列图对象：在序列图的界面中，选择对象（Object）工具

6、然后输入对象名称，如下图所示：
