便携式SF6气体纯度分析仪 主界面介绍

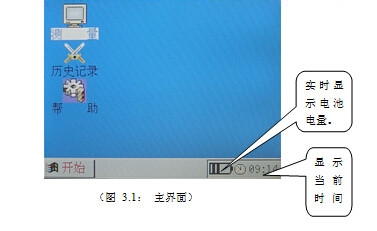

1、你打开电源后，仪器会自动进入【主菜单】界面（如图3.1），在【主菜单】界面上共有3个子菜单选择项，并且在屏幕底部显示时间，电量。显示时间可以提示用户当前的日期和时间，显示电量可以提示用户仪器的电池电量是否充足，以便用户可以及时对电池充电。在主界面中主要是四个子菜单功能项（如下图所示），它们依次是【测量】，【历史记录】，【帮助】。每一项都代表一个具体的菜单功能，下面就对每一项功能做依次介绍。

2、测量数据介绍

在【测量数据】功能中，一共有两项参数，它们依次是SF6纯度，SF6流量，再加上保存数据功能。下面将依次一一介绍：

测量模式和测量数据

在【主菜单】界面下，按“上”，“下” 键，让光标条显示在【测量】上后，再按“OK“键就会显示【测量数据】界面。

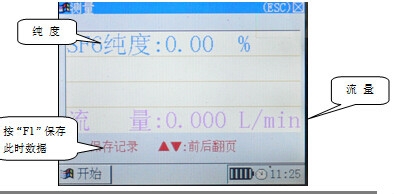

在【测量数据】界面下，系统将显示测量到的气体纯度值，测量到的气体流量，以及当前的系统时间（如图4.1.1所示）。在此界面下，你可以按动 “F1”键保存数据下图所示。

3、 保存数据

在测量界面下按“F1”将出现图3.1，提示是否需要保存该记录，此时按“ESC”将取消保存，按“OK”将出现下图：

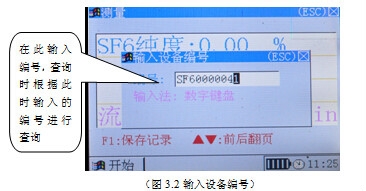

在此输入编号，查询时根据此时输入的编号进行查询，在此界面下，按“ESC”键，将对“数字”“大写字母”“小写字母”三种输入法进行切换，选择需要的输入法，“左右”键调整光标，“F1F2”键修改数字/字母，修改完成后按“OK”保存。

4、系统设置介绍

本系统有功能项【设置日期】，用户可设置系统日期和时间。

在【主菜单】界面下，按动“F1”键打开开始菜单 按“上下” 键，让光标条显示在【设置】上后，再按动“右”键就会显示【设置日期】界面（如图5.1）。可在此界面下修改系统当前日期和时间，请正确输入日期和时间，因为在保存测量数据时系统需要正确的时间才可以正确显示历史数据的日期和时间，否则虽然测量数据正确，但是系统却不能正确显示测量的日期和时间，这就意味这条历史数据毫无意义。

按动 “上下” 键让光标在方块中移动，表示其中一项得到焦点。按动“F1F2”键可以改变增加和减少当前数值。按 “OK”键保存设置并返回到主界面，按“ESC”键不设置参数并返回到主界面。
