proe水瓢建模教程3

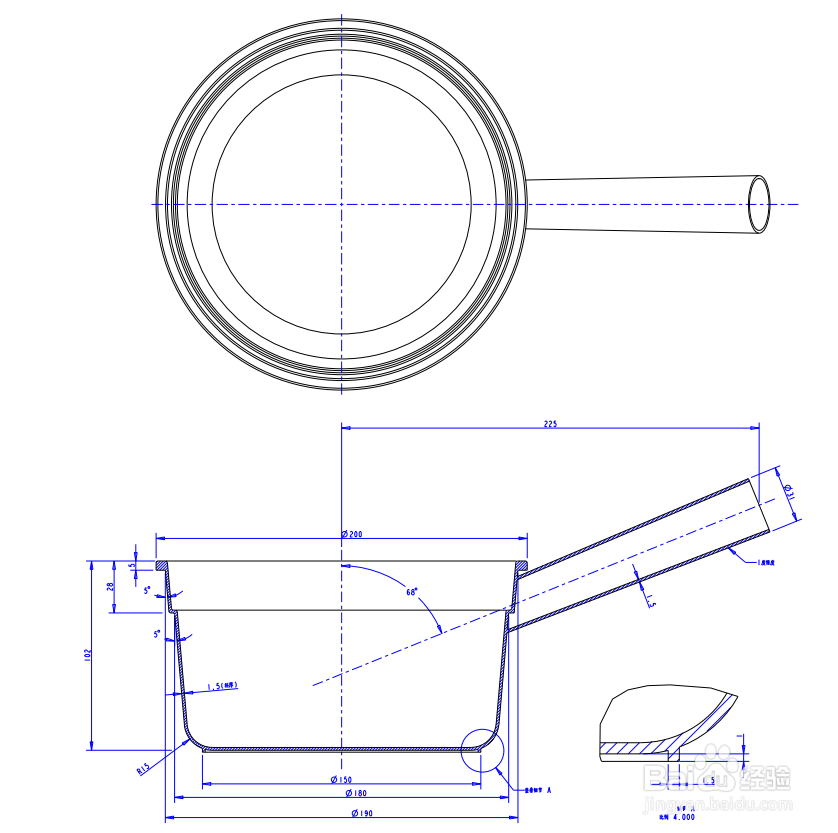

1、建立圆角特征打开工程图，可以看到水瓢的瓢底是圆角过渡，那么就需要建立一个圆角特征。

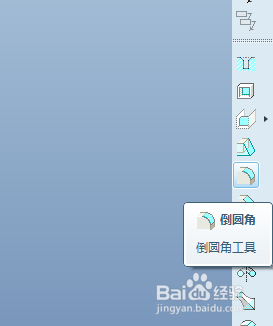

2、点圆角工具点开右边工具栏的圆角工具。

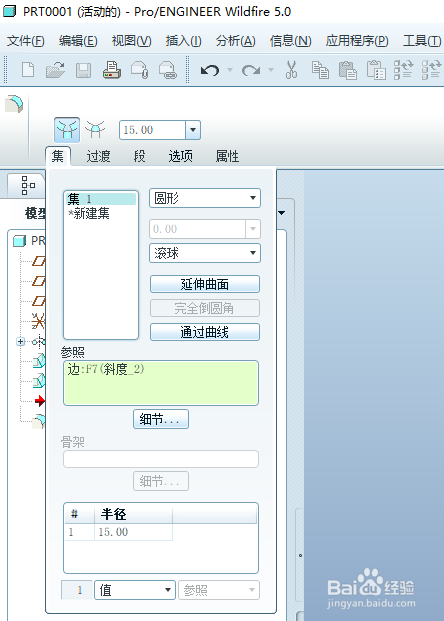

3、编辑圆角参数在左上角的圆角特征编辑栏处，点来集，这时候可以看到集1，也就是软件婚栀驰严默认帮我们建立了第一个集，我们需要在下方的参照处选取项目，那我们选取瓢体的底边作为倒圆角的边。

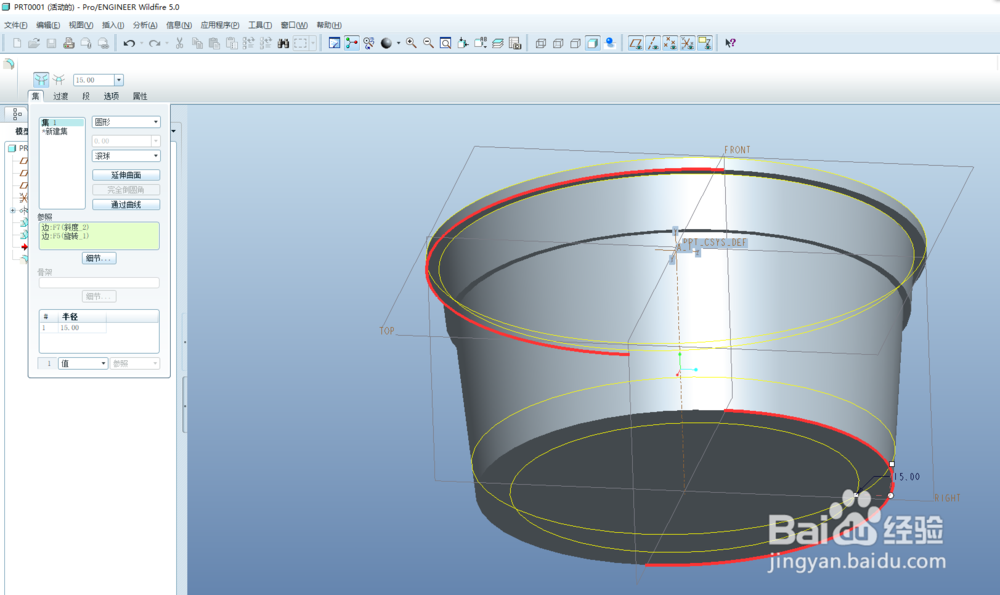

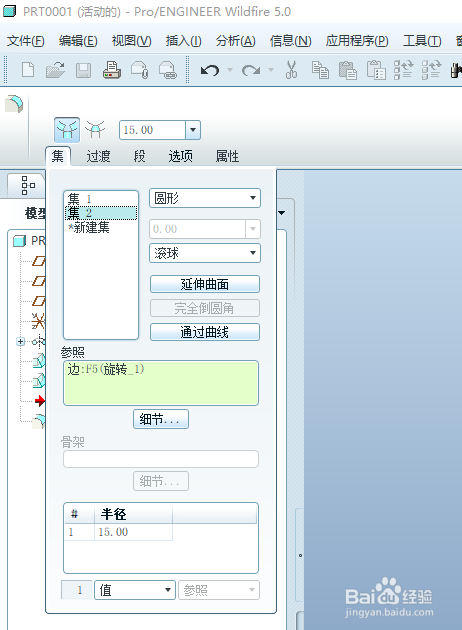

4、多边圆角要注意，如果要选取多条边同时进行相同半径的圆角命令，需要按住Ctrl，再点击其他边线，不然软件会生成集2来表示。

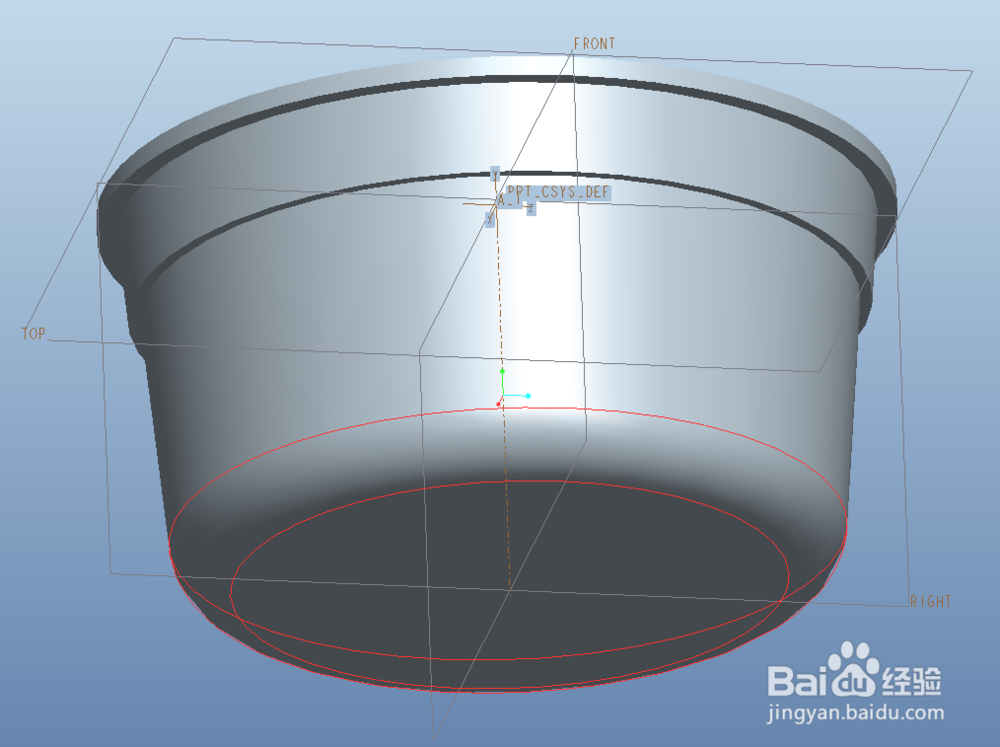

5、输入圆角半径值这里我们只需要选取底边作为圆角参照，输入圆角半径15，然后点击右上角的勾选，完成瓢体的圆角特征建立。
