三倍频电源发生器的分体式试验方法

分体式三倍频电源发生装置试验方法

1、试验

在对被试品进行倍频感应耐压试验前，应先对本装置进行空载试验，检查装置是否完好。

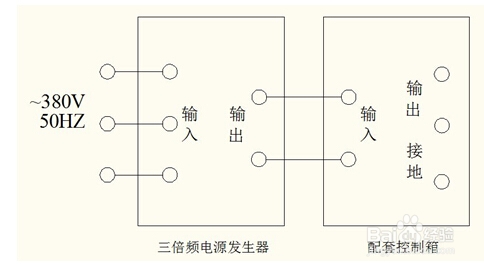

（1）空载试验接线示意图：

（1）操作步骤：

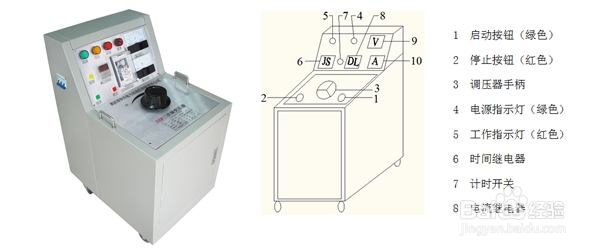

确认接线无误后输入三相电压；打开控制箱电源开关，绿色信号灯亮（如不亮，请将调压器手柄回至零位）；然后按下启动按钮，红色工作灯亮，此时可开始旋转调压器手柄进行升压，观察电压表，直到电压表达到满刻度为止。在此过程中无异常情况说明该装置正常，应立即将调压器手柄回至零位，并断开电源，空载试验完毕。

试验

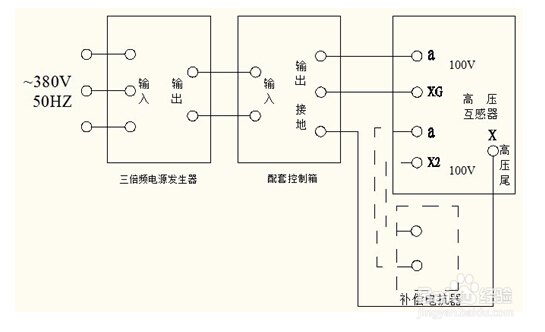

（1）按下图将三倍频电源发生器，控制箱、电抗器（需要时接入）和被试品连接好；

（2）仔细检查所接线路，确认被试品与华天电力SBF三倍频变压器接线正确无误后输入三相电压。操作步骤与空载试验步骤基本相同；当升压至被试品所需电压值时，应停止升压，并持续40秒；如无异常情况出现，说明被试品此项试验合格，此时应立即将调压器手柄回至零位，并迅速断开三相电源，试验完毕。
