Proe三维训练八十二之拉伸半圆

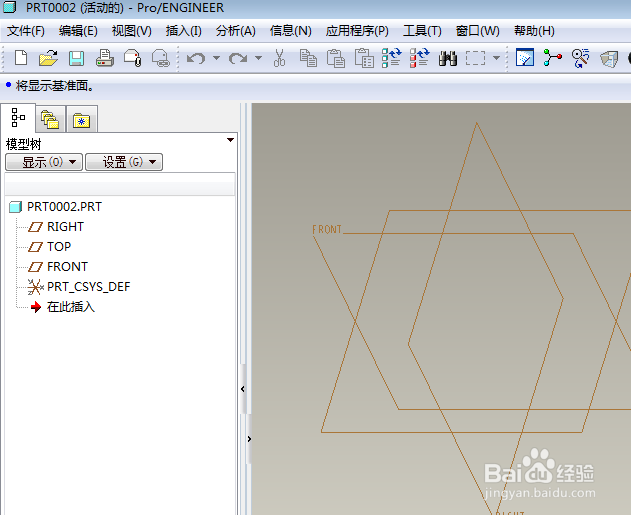

1、如下图示，打开Proe软件，新建一缺省的实体零件，

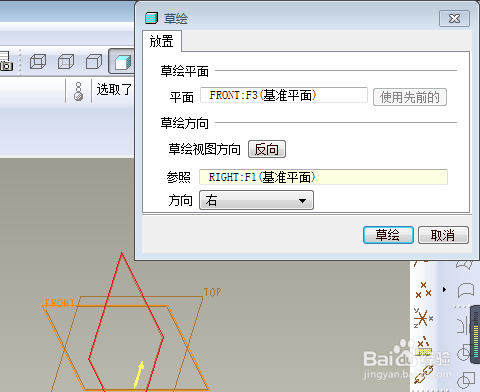

2、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】，直接进入草绘环境。

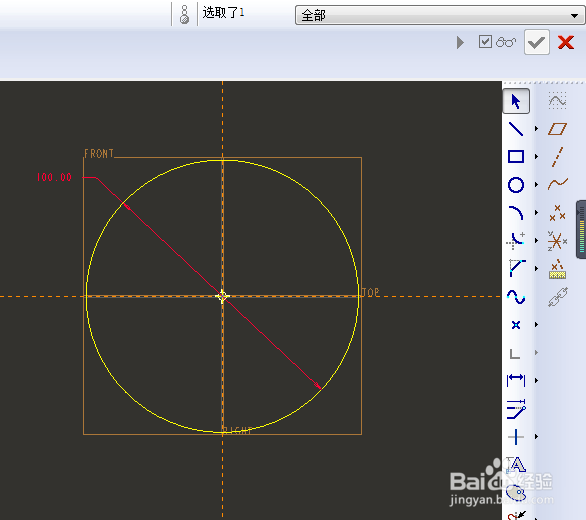

3、如下所示，。激活圆命令，画一个圆，双击修改直径为100

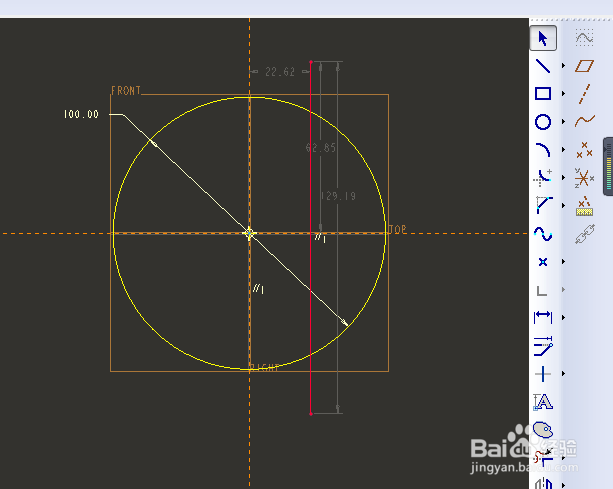

4、如下图所示，激活直线命令，在纵轴 的右边画一个竖直线段

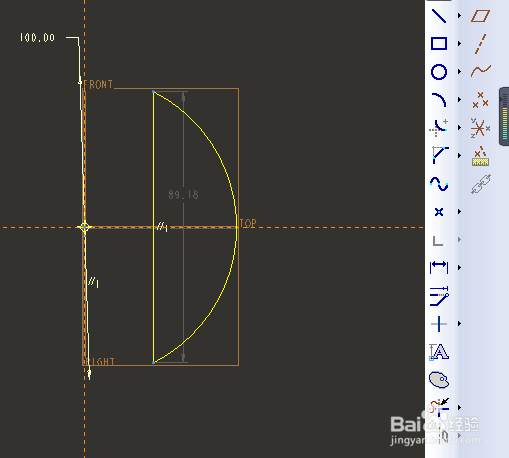

5、如下所示，激活删除段命令，删除圆外的直线段和直线段左边的圆弧线段，

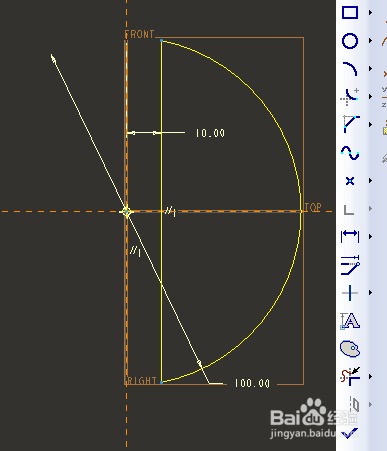

6、如下图所示，激活标注命令，标注竖直线段距离纵轴10，点击右边工具栏中的 √，完成并退出草绘。

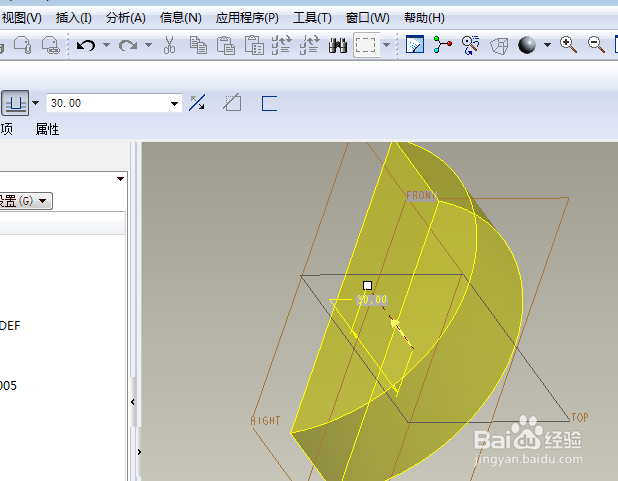

7、如下图所示，双击修改拉伸高度为30，回车，完成并结束拉伸操作。

8、如下所示，点击右边工具栏中的倒角命令，瘾廛装钒左上角设置倒角尺寸为：5，选中两个圆弧边线，回车，完成并结束倒角操作，

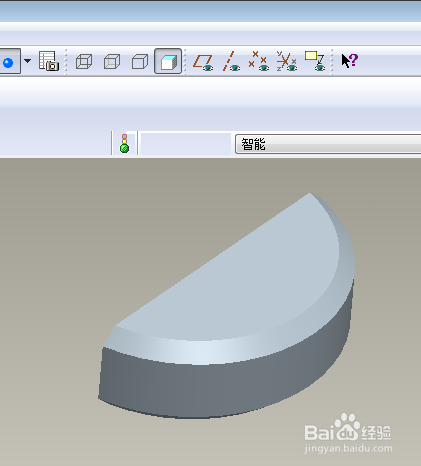

9、如下图所示，隐藏所有的基准、、、、、、、、、至此，这个三维实体零件就创建完成，本次训练结束。
