智能蓄电池单体活化仪的操作指南---放电功能
1、在离线状态下对电池组进行放电，或将仪器与用户设备并接对电池组进行放电。放电按设置参数进行并保存过程测试数据，当达到任一终止条件后仪器自动终止放电，也可人为终止放电。
l 按2.5节要求进行接线，接线应先接与仪器的连线，后接与电池的连线。
l 注意：电压采集线和充放电电缆严禁反接！否则会损坏设备！
2、 进入主界面，选择“”—“ ” 进入放电参数设置界面

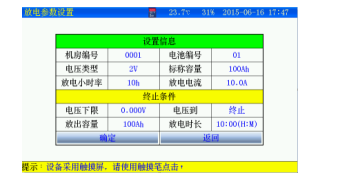

图6.1.2 放电参数设置界面
l 按界面提示输入设置参数，若参数设置错误，发出“笛. 笛. 笛.”的提示音，提示：参数设置不合理。
l 机房编号：0001-9999
l 电池编号：01-99
l 电压类型：根据电池标称电压选择。（2V、6V、12V）
l 标称容量：单节电池的标称容量。
l 放电小时率：0.5-10小时可选择。
l 放电电流：0-设备最大放电电流。
l 放出容量：容量到会终止放电。
l 放电时长：时：分；最小1分钟；最大99小时59分。

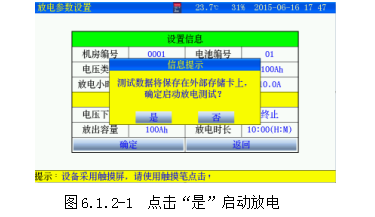

设置完成并确认接线正确后，按确定进入放电测试。

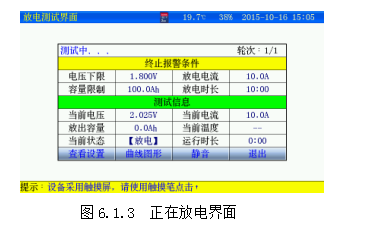

3、l 达到报警条件的数据，将显示为红色。
l 查看设置：查看测试设置参数。
l 曲线图形：显示电池电压、电流、容量、温度参数曲线。（详见6.1.4）
l 静音：若达到报警条件，测试仪显示报警原因，并发出“笛…笛.笛...”的提示音，按此键可关闭报警。
l 退出：停止放电
4、曲线图形

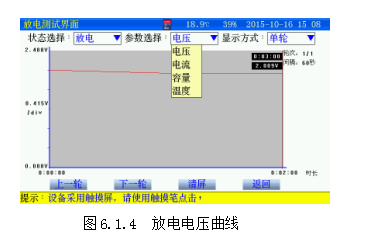

图6.1.4 放电电压曲线
l 状态选择：不能选择
l 显示方式：不能选择
l 参数选择：可以操作，选择电压、电流、容量等参数，查看曲线。
l 返回：返回测试主界面
5、停止放电
l 人为终止或达到终止条件后，测试仪停止放电，此时禁止关闭仪器电源，以免造成仪器损坏！散热结束后，显示测试结果。

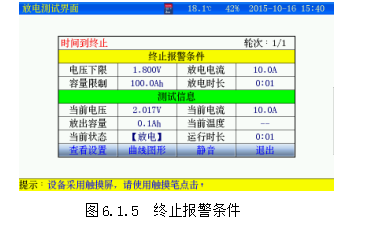

图6.1.5 终止报警条件
l 测试完毕；查看测试数据详见章节6.5介绍
l 关闭测试仪电源，拆除接线，拆线时应先拆与电池的连线，后拆与仪器的连线
