蓄电池单体活化仪的日常维护

1、 清洁维护

1.1  主机的清洁维护

使用柔软的湿布与温和型清洗剂清洗活化仪主机。请不常泥要使用擦伤型、溶解型清洗剂或酒精等，以免损坏主机上的文字。

1.2   夹具的清洁维护

使用柔软的湿布与温和型清洗剂清洗夹具。清洗完后用清水清洗一遍，擦爹矿干。请不要擦伤探头的金属部分，以免造成接触不良。

2、  存放

当使用完后，应将活化仪主机及时放入机箱内。没册海所有夹具和连线应整理后放入机箱内相应位置。

1、l 开机后无反应

电源没有接。请检查电源插头是否插好。接线柱线要压紧。

l 主机菜单操作正常，外接信号无反应

主机接触不良，请检查接触是否可靠。

l 主机与PC机无法通讯

请确认PC机COM口选择是否正确，通讯电缆连接是否正确，或者通讯电缆故障。

l 按键失效或混乱

请检查是否有键卡住未弹起，如有使其弹起即可恢复正常工作。

l 充放电和活化设置后不执行

时间设置可能不正确，请检查（充放电和活化设置）小时设置是否超过29，分钟和秒钟设置是否超过60。或者其他参数设置可能不合理。

l 电池号的设定

电池号输入位为4位。为了方便管理，前两位设定为组号，后两位设定为电池号，最多可以有99组，同一组内最大电池数量为99个。

电池类型的设定

电池类型的即额定容量不大于1000AH。

1、 旋转鼠标使用方法

旋转鼠标的功能类似计算机上使用的鼠标，它有三种操作：“左旋”，“右旋”，“按下选定”。使用鼠标的这三种操作可以用来移动光标、数据输入和操作选定等。

移动光标：  通过旋转鼠标移动光标位置，当光标移到某一选项上需要选定时，“按下”旋钮即可选定此项。

数据输入： 当需要修改数据时，请将光标移动到所需要修改数据的位置上，按下鼠标，即进入数据的百位或十位修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作。按下鼠标确认该位的修改，并进入下一位的修改，同样左旋或右旋鼠标进行下一位的增减。逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时旋转鼠标可将光标移走。

2、 3. 2   主菜单

连接好装置面板上的交流电源（AC220V或AC380V），打开面板上的控制电源开关，液晶屏背光亮，装置进行自检，会听到“嘀嘀”两声，自检完毕后将显示欢迎界面，5秒钟之后进入互感器综合测试仪汉化主菜单（如图2所示）。

主菜单有四个可选项，旋动旋转鼠标将光标移到某一选项上时，该项底色反白显示，按下旋转鼠标即可进入此项功能操作菜单。

3、 3. 3   CT伏安特性试验

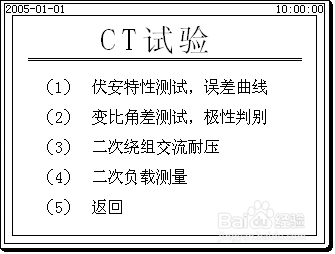

在主菜单界面，用旋转鼠标将光标移动到  电流互感器试验  选项上，按下旋转鼠标即可进入CT试验内容选择菜单（如图3所示），将光标移到某一项上，按下旋转鼠标即可进入此项试验操作界面。操作完成后按“（5）返回 ”即可退出本界面。

4、3.3.1 CT伏安特性试验的软件界面

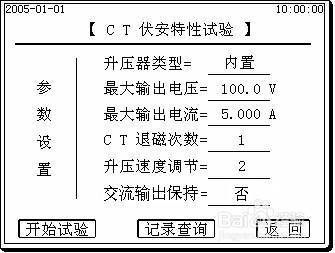

在“CT试验”主界面上，将光标移动到“（1）伏安特性测试，误差曲线 ”选项上，按下旋转鼠标即可进入CT伏安特性试验设置界面（如图4所示）。

界面参数说明：

升压器类型：“内置”指使用单机内部自带升压器；“外接”指使用外部升压器装置配件；“自备”指使用用户自备升压器（必须选用伏安特性及变比极性试验外接信号采集装置）。

最大输出电压：电流互感器二次侧所能承受的最大电压，内置升压器输出电压范围为0～1000V；外接升压器电压范围为0～2500V；自备升压器电压范围为0～5000V。

最大输出电流：电流互感器二次侧所能承受的最大电流，内置升压器电流范围为A型（0～25 A）、B型（0～20 A）；外接升压器电流范围为0～1.5 A；自备升压器电流范围为0～25 A。

CT退磁次数：为保证伏安特性曲线的真实性，在描绘曲线前对使用时间过长的电流互感器进行几次升压、降压过程，退去电流互感器中的残留磁性。可以设置为“0”～“5”，“0”表示不进行退磁操作。

升压速度调节：指试验时自动调整升压速度，1档最低，4档最高。

交流输出保持：当输出电压、电流达到设定值时，若选择“是”则保持此输出状态15秒，若选择“否”则立即停止试验。

开始试验：按此键试验开始，进入CT伏安特性测试界面。

记录查询：按此键查询CT伏安特性试验历史记录，进入CT伏安特性试验记录查询界面。

说明：设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或电流超出设定值，测试仪将自动停止升压并退至零位，试验自动结束。

3.3.2 CT伏安特性试验的操作说明

确认接线无误后，先接通主回路输出控制开关，设置好升压器类型、最大输出电压、最大输出电流、CT退磁次数、升压速度调节等参数后，使用旋转鼠标，将光标移动至  开始试验  选项，即可准备开始试验。
