caxa三维设计训练四十之S型六角扳手

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，

保存为：caxa三维设计训练四十之S型六角扳手

2、如下所示，

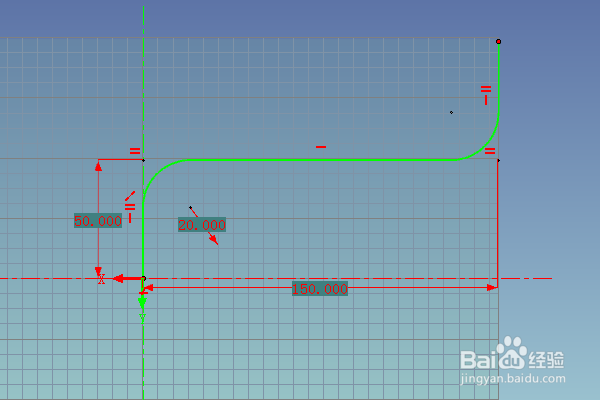

执行【草图——XY平面】，直接进入草图，

激活连续直线命令，画两竖一横直线段，

激活圆角过渡，画两个圆弧角，

添加约束，相等，重合，

激活标注命令，标注总长150，水平线距离横轴50，圆弧半径20，

点击完成，退出草图。

3、如下所示，

执行【草图——XZ平面】，直接进入草图，

激活多边形命令，以原点为圆心，画一个正六边形，

激活标注命令，对边20，

点击完成，退出草图。

4、如下所示，

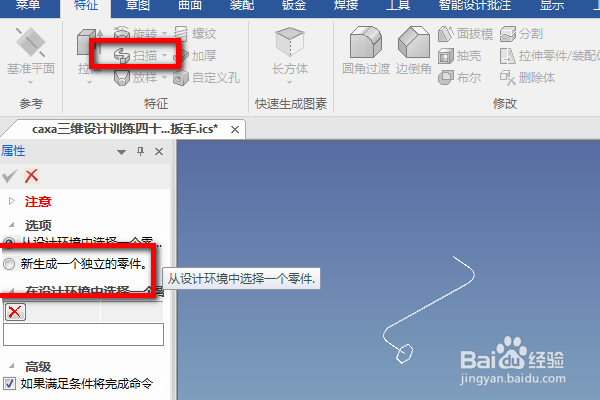

点击特征工具栏中的扫描命令，

属性栏点击“新生成一个独立的零件”，

5、如下所示，

截面选择正六边形，

路径选择直线，

回车，完成并结束本次扫描操作。

6、如下所示，

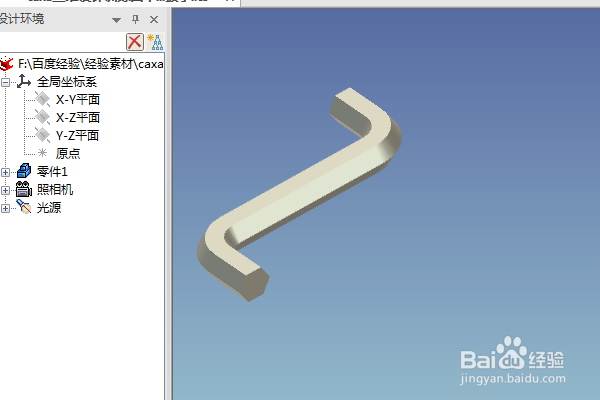

显示设置为真实感图，

看着这个六角扳手，

本次训练结束。
