caxa三维设计训练三十一之布尔创建孔

1、如下所示，打开caxa三维实体设计软件，新建一个空白的设计环境，保存为：caxa三维设计训练三十一之布尔创建孔

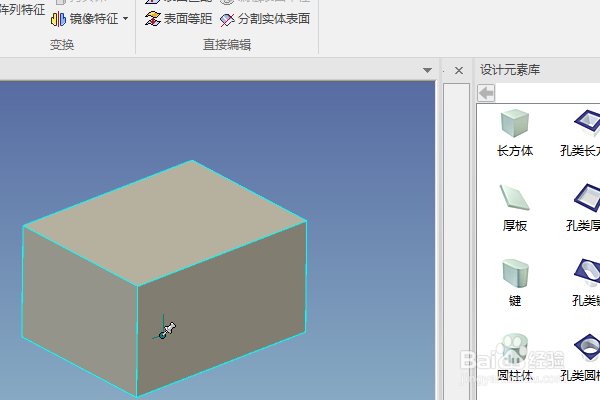

2、如下所示，从右边的设计元素库中拖一个长方体到三维空间释放，快速创建一个长方体。

3、如下所示，从右边的设计元素库中拖一个圆疳绣檩倪柱体到三维空间释放，快速创建一个圆柱体。不与长方体相交，这样设计树中就有了两个零件。

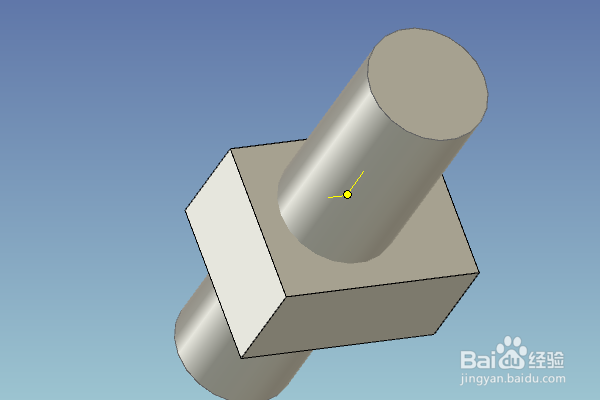

4、如下所示，调整圆柱体的位置和大小，与长方体相交。

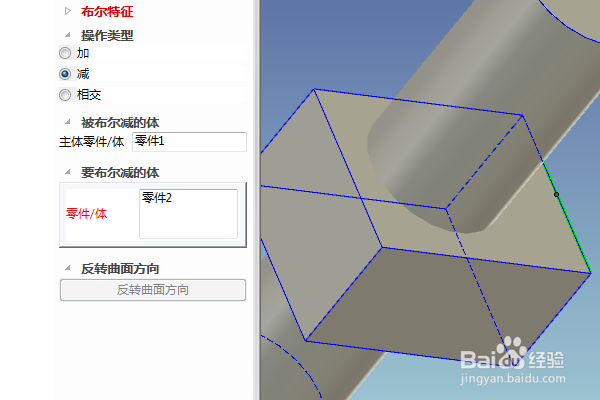

5、如下所示，点击特征工具栏中的布尔命令。左边的属性栏中选择操作类型为“减”

6、如下所示，主体零件选择长方体，要布尔减的零件选择圆柱体，回车，完成并结束本次布尔碱操作。

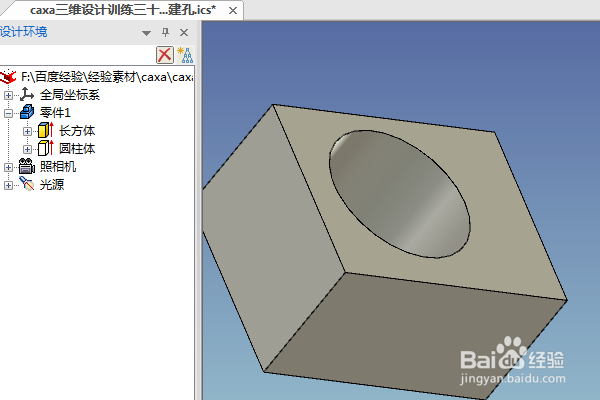

7、如下所示上一步布尔完成，这个长方体就有了孔，至此，这个布尔孔就创建完成，本次训练结束。
