如何分析液压电阻管模块？

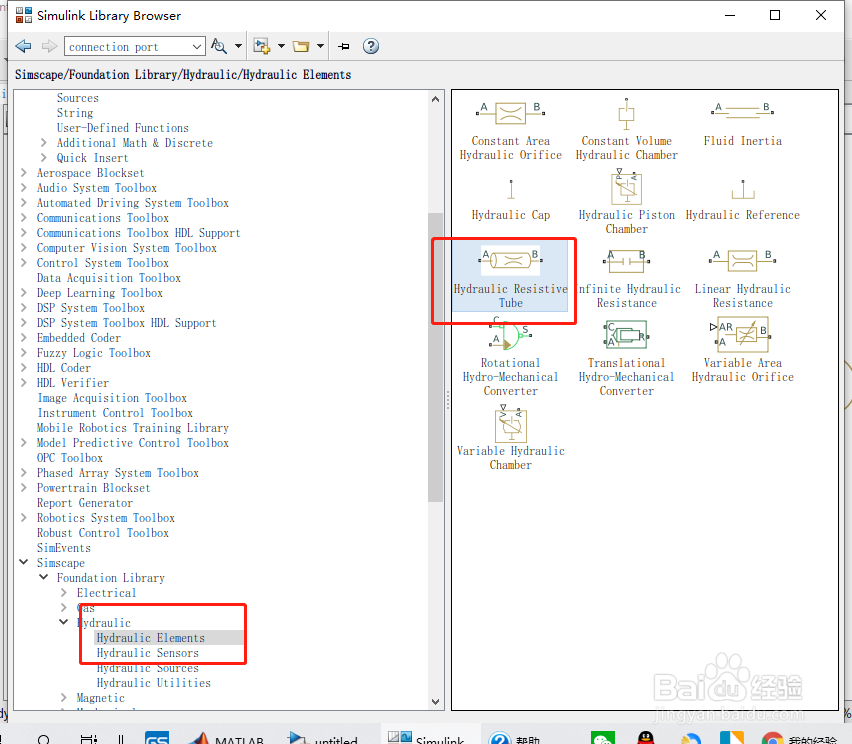

1、库：Hydraulic Elements。

如下图所示。

2、说明

液压阻性管块模拟具有圆形和非圆形截面的液压管道，并且只考虑阻力特性。换言之，块体是在稳态流体动量条件下发展起来的。模型中既没有考虑流体的可压缩性，也没有考虑流体的惯性，这意味着不能研究水锤等特征。如有必要，可以使用其他块向模型添加流体可压缩性、流体惯性和其他效果，从而生成更全面的模型。

假设水流沿整个管道长度充分发展，也不考虑端部效应。为了考虑局部阻力，如弯管、管件、入口和出口损耗等，将所有阻力换算成其等效长度，然后将所有阻力的总长度加到管道几何长度中。

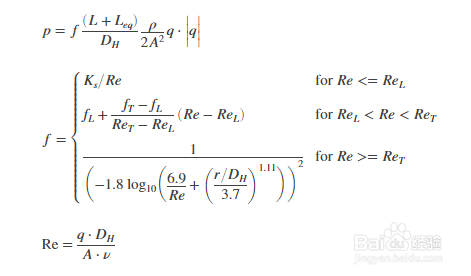

由摩擦引起的压力损失用达西方程计算，其中损失与流型可靠摩擦系数和流量的平方成正比。湍流区的摩擦系数用Haaland近似确定（见[1]）。在层流到紊流过渡过程中，摩擦系数由流态极值点间的线性插值确定。根据这些假设，根据以下方程式模拟管子：

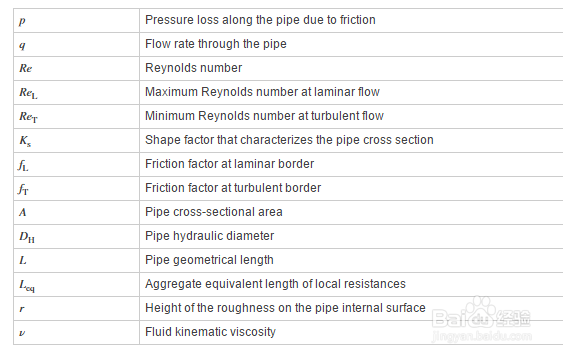

3、其中详细信息如下图所示。

4、变量

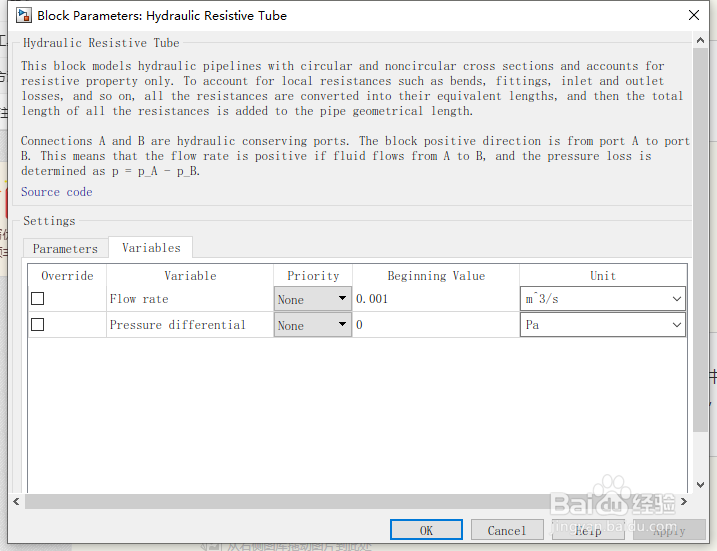

要在仿真之前设置块变量的优先级和初始目标值，请使用“块”对话框中的“变量”选项卡（或“块特性检查器”中的“变量”部分）。有关详细信息，请参见设置块变量的优先级和初始目标。

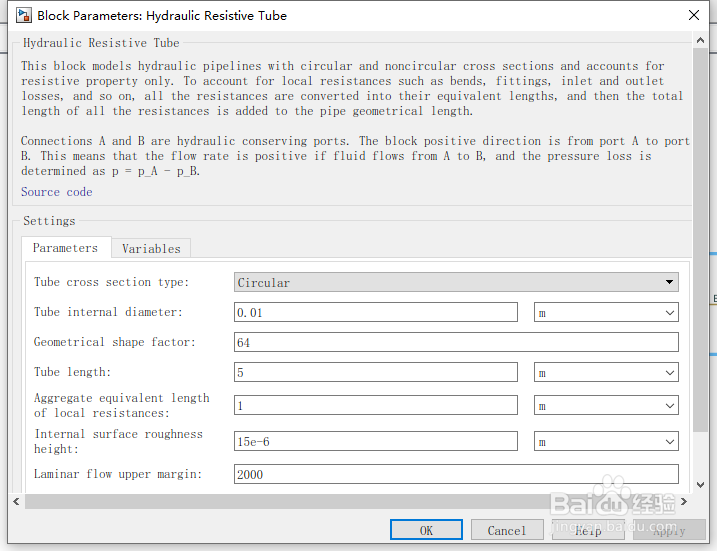

5、参数

型截面管

管道横截面类型：圆形或非圆形。对于圆管，可以指定其内径。对于非圆管，可以指定其水力直径和管横截面积。参数的默认值是循环的。

管子内径

管子内径。如果“管横截面类型”设置为“圆形”，则使用该参数。默认值为0.01 m。

非圆管横截面积

管子横截面积。如果“管横截面类型”设置为“非圆形”，则使用该参数。默认值为1e-4 m^2。

非圆管水力直径

管横截面的水力直径。如果“管横截面类型”设置为“非圆形”，则使用该参数。默认值为0.0112m。

几何形状因子

用于计算层流时的摩擦系数。管横截面的形状决定了该值。对于具有非圆形横截面的管，请将系数设置为适当的值，例如，方形为56，同心环为96，矩形为62（2:1），依此类推[1]。默认值为64，对应于具有圆形横截面的管。

管子长度

管几何长度。默认值为5 m。

局部阻力的总当量长度

此参数表示与管相关的所有局部阻力的总等效长度。通过向管道几何长度添加所有局部阻力的总等效长度，可以考虑局部阻力（例如弯管、管件、电枢、入口/出口损失等）引起的压力损失。默认值为1 m。

内表面粗糙度高度

管内表面的粗糙度高度。参数通常在数据表或制造商目录中提供。默认值为1.5e-5m，对应于绘制的管材。

层流上缘

指定假定层流状态开始转化为湍流的雷诺数。从数学上讲，这是充分发展层流时的最大雷诺数。默认值为2000。

湍流下缘

指定假定紊流状态完全发展的雷诺数。从数学上讲，这是湍流时的最小雷诺数。默认值为4000。

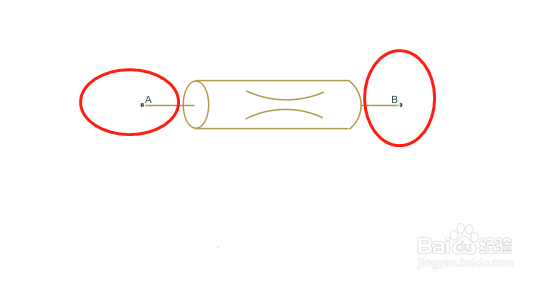

6、端口

块具有以下端口：

A与管入口相关联的液压储油口。

B与管出口相关联的液压储油口。
