caxa三维设计训练五之大头钉

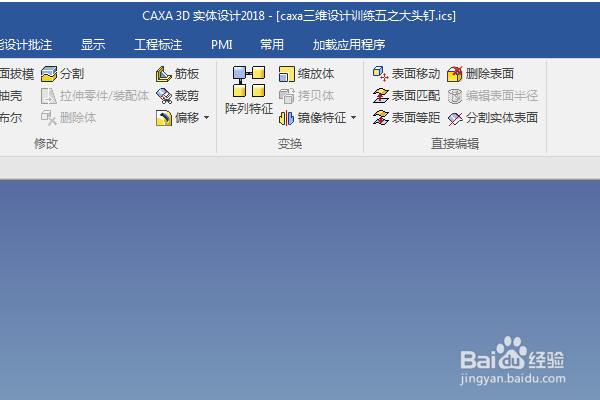

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，保存为：caxa三维设计训练五之大头钉

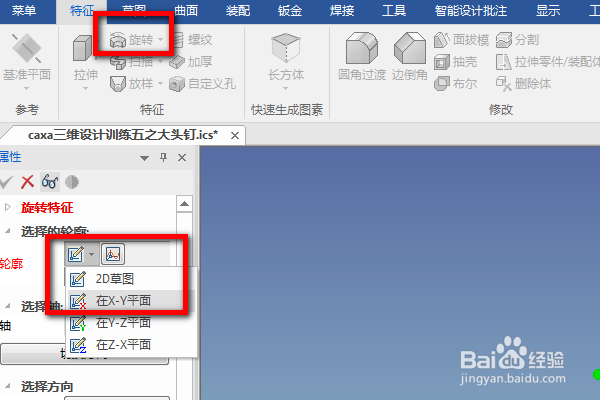

2、如下所示，

点击特征工具栏中的“扫描”，

左边的属性栏中点击“新生成一个独立的零件”，

然后点击“草图——在XY平面”

3、如下所示，

激活旋转轴命令，点击原点，画一个横向的旋转轴，

激活圆弧命令，画两个圆弧，激活直线命令，封闭圆弧，

激活标注命令，标注尺寸：高度50，半径90，半径100，

点击完成，退出草图。

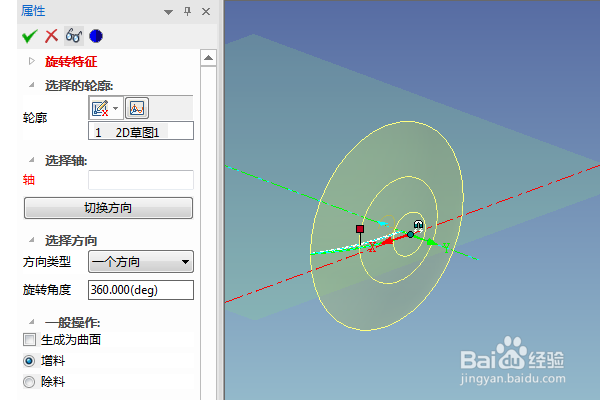

4、如下所示，

看着预览效果，点击√，完成并结束本次旋转操作。

5、如下所示，

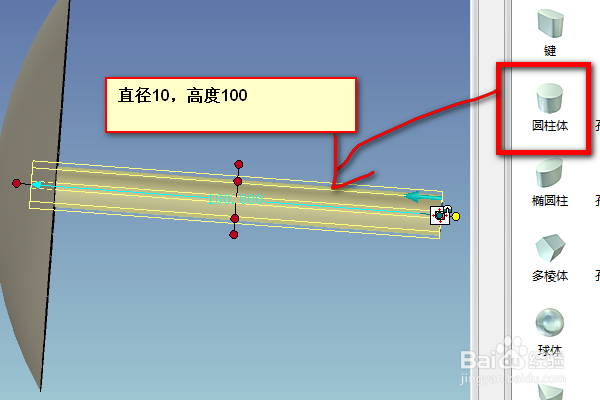

从右边的设计元素库中拖一个圆柱体到三维空间，点击实体的中心点，释放，

单击实体，点击手柄，修改尺寸：直径10，高度100

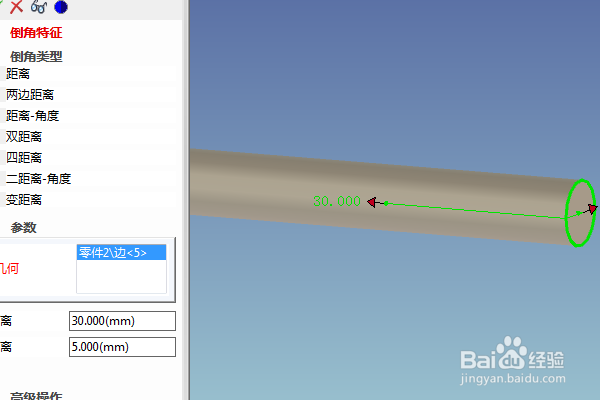

6、如下所示，

点击工具栏中的边倒角命令，

选中圆柱端面，

在左边的属性栏中设置一个距离为30，一个距离为5，

点击√，完成并结束本次边倒角操作。

7、如下所示，

将零件的三维图设置为真实感图，

在右边的设计元素库中找到想要的颜色效果，拖动到实体上，

至此，

这个大头钉零件就设计完成

本次训练结束。
