Proe三维训练四十一之拉伸

1、如下图示，打开PRoe软件，新建一空白的缺省实体零件。

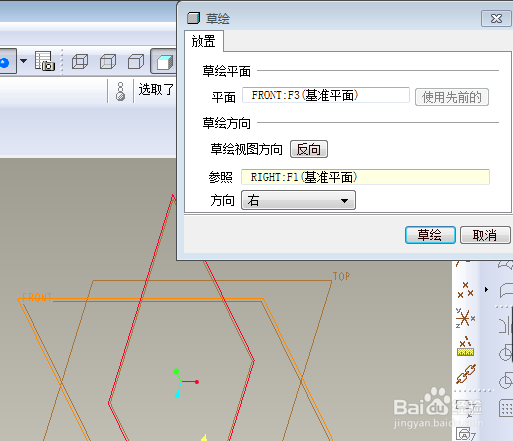

2、如下图所示，执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境。

3、如下图所示，激活直线命令，画出大致轮廓，

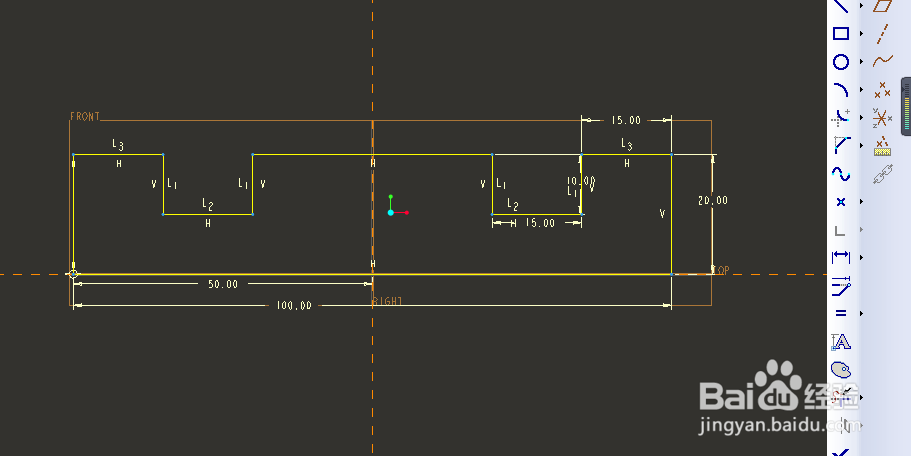

4、如下图所示，添加约束，相等，激活标注命筠沭鱿漆令，标注尺寸：下边线长100，左边线距离纵轴50，右边线高20，上边线和中间线长15，相距10，点击右边工具栏中的√，完成并退出草绘。

5、如下图所示，设置拉伸高度为20，回车，完成并结束拉伸操作。

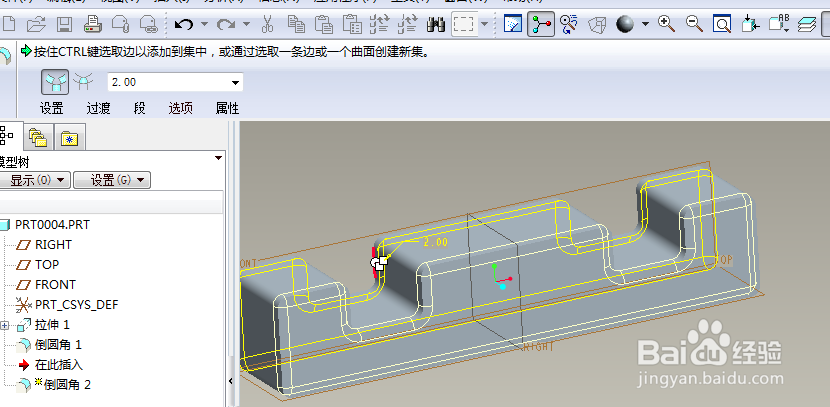

6、如下图所示，点击右边工具栏中的倒圆角命令，左上角设置半径为R2，选择同一方向的实体边线，回车，

7、如下图所示，点击右边工具栏中的倒圆角命令，左上角设置半径为R2，选择前后两个平面上的轮廓线，回车，

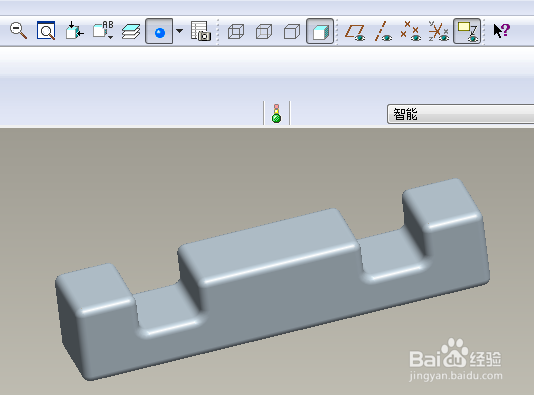

8、如下图所示，隐藏所有的基准，、、、、、、、至此，这个三维实体零件就创建完成，本次训练结束。
