如何分析可变液压腔模块？

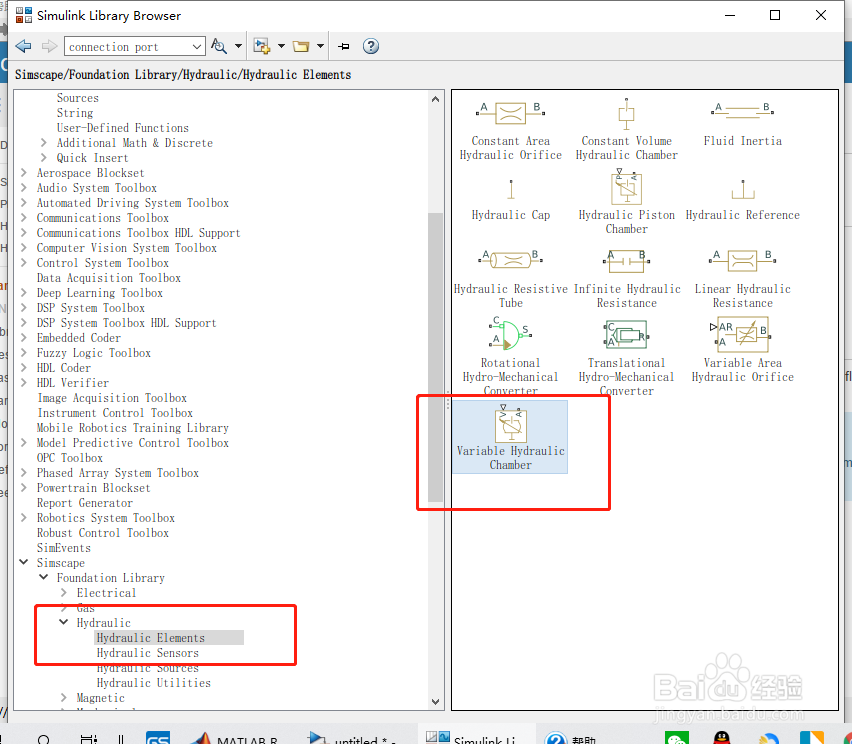

1、库：Hydraulic Elements。

如下图所示。

2、说明

可变液压腔块模拟可变容积腔室中的流体可压缩性。流体被认为是液体和少量夹带的未溶解气体的混合物。将此块与平动液压机械转换器块一起使用。

3、变量

在仿真之前，使用“变量”选项卡设置块变量的优先级和初始目标值。有关详细信息，请参见设置块变量的优先级和初始目标。

4、基本假设和限制

流体密度保持不变。

腔室容积不能小于死容积。

液体充满整个腔室容积。

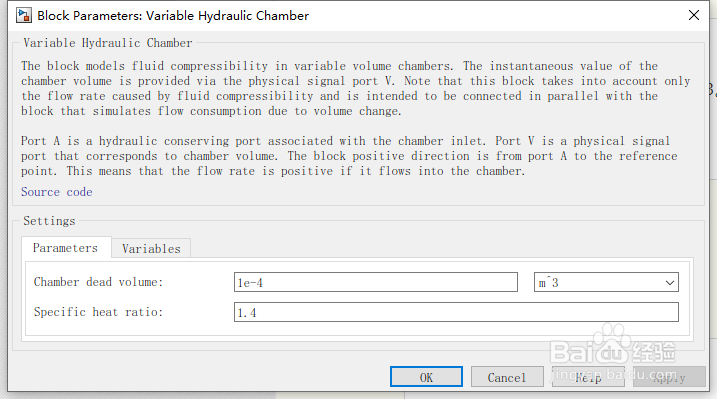

5、参数

燃烧室死容积

室内液体的最小体积。默认值为1e-4 m^3。

比热比

气体比热比。默认值为1.4。

6、全局参数

由工作流体类型决定的参数：

流体密度

流体运动粘度

使用液压油块或自定义液压油块指定流体特性。

7、端口

块具有以下端口：

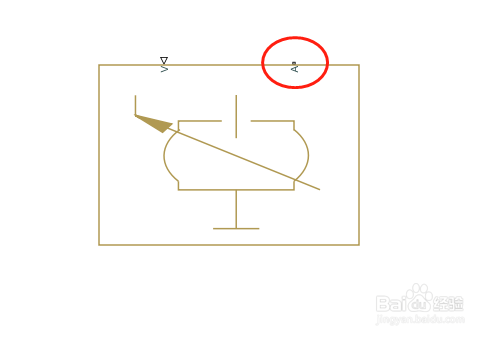

A与腔室入口相关联的液压储油口。

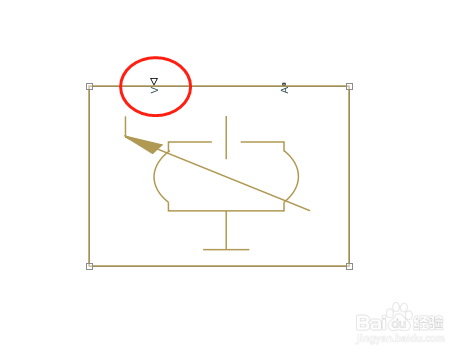

8、V提供腔室容积变化的物理信号端口。
