蓄电池活化仪上机软件操作方法

1、l 仪器采用触摸屏操作，直接使用触摸笔或者手指即可操作界面。

l 存储数据方式有内部存储和外部SD卡存储方式，自行选择。

l 具有过压、过流、过热等保护功能。

活化功能：在蓄电池处于离线状态下，可以对单节蓄电池进行活化。活化前设置好活化循环次数，单次活化充放电时间，保护电压等参数，仪器便自动执行活化功能；并实时显示电池电压、充/放电电流、充入/放出容量、充/放电时间等数据；预设的活化循环执行完毕或人为终 止操作均可停止活化过程。

l 放电功能：在蓄电池处于离线状态下利用智能假负载进行恒流核对放电，设定好“放电电流”、“放电时间”、“放电容量”、“终止电压”等参数，仪器便自动执行放电功能，并实时显示出放电电流、电池已放容量、电池电压、放电时间等数据；当蓄电池达到预设的终止放电条件或人为终止操作均可停止放电测试。

l 充电功能：在蓄电池处于在线浮充或离线状态下，可对蓄电池进行自动充电，设定好“充电电流”、“充电时间”、“终止电压”等参数，仪器便自动执行充电功能，并实时显示出充电电流、电池已充入容量、电池电压、充电时间等数据，当蓄电池达到预设的终止充电条件或人为终止操作均可停止充电。

l 内阻快测功能：(选配)在电池组脱离系统后放电，只需1～2分钟便可测出电池的评估容量、内阻等；

l 高亮度彩色屏幕液晶显示器，显示效果清晰优美。

l 上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。

1、单体电压测量类型

2V/6V/12V

单体电压测量范围

2V:0～3V  6V/12V:0～16V

单体电压分辨率

2V:0.001V    6V/12V:0.001V

电压测试精度

0.5%

充放电电流工作范围

2V:1A～100A  6V:1A～30A  12V:1A～30A

充放电电流控制精度

0.1A

电流测试精度

1%

电池容量核对范围

2V:20Ah～1000Ah

6V:20Ah～300Ah

12V:20Ah～300Ah

工作电压

AC 220±15%

冷却方式

强制风冷

工作环境

温度：0℃～40℃    湿度：20%～80%RH

储藏条件

-20℃～70℃包装储存

显示方式

高亮度大屏幕LCD

外型尺寸(宽× 高×厚)

重    量

11kg

1、软件安装

运行SD卡上的setup.exe ，用户按照界面提示步骤进行，即可完成数据管理软件的安装。

2、软件运行

l 运行“桌面－    图标”或运行“开始－程序－蓄电池活化仪分析软件

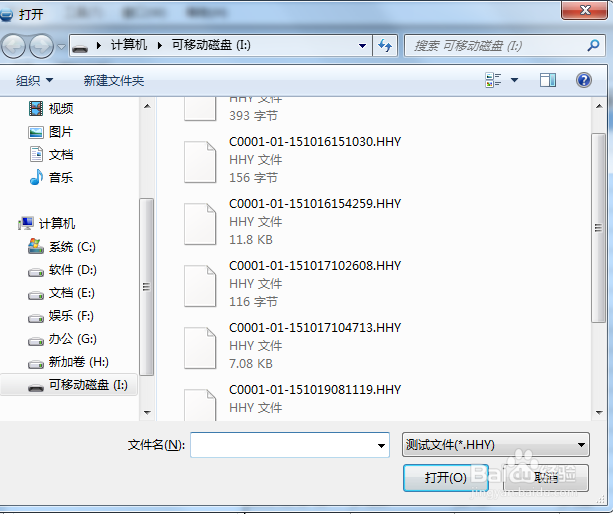

l 从菜单中选择“文件－打开”进入打开测试界面。选中一个或多个测试文件，点击打开，选中的测试文件被打开。

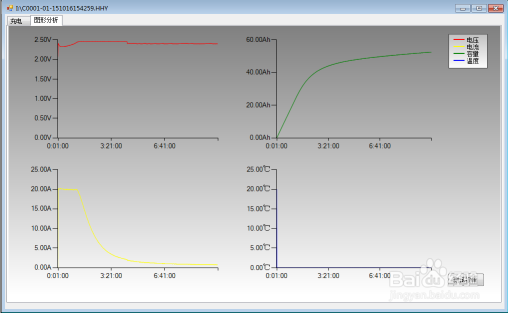

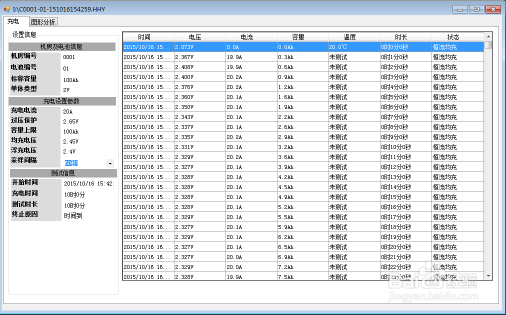

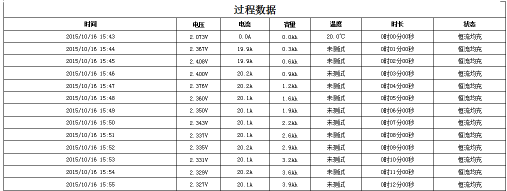

3、数据分析

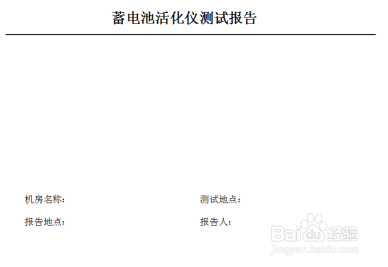

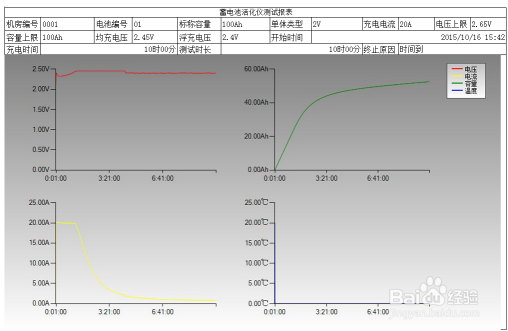

4、生成报告

      若需要生成报告，点击测试报告，生成报表，进行打印。

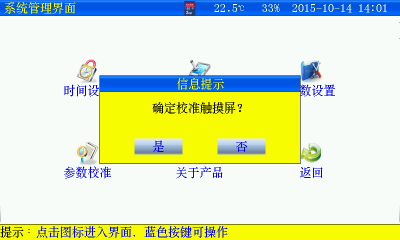

1、触摸屏校准

    主界面，“”—“ ”进入触摸屏校准界面

l 点击“是“，触摸屏校准采用五点方式，按顺序点击十字，完成后自动返回，如果校准错误，触摸屏不灵，可通过按键移动进入触摸屏重新校准。

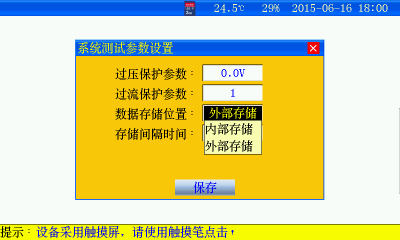

2、数据存储设置

存储测试数据分内部存储和外部存储（SD卡存储）两种方式。采用外部存储方式，存储间隔最小可设置5秒存一次。内部存储，在测试时，仪器根据测试时长给定存储间隔

    主界面“”—“ ” —“”进入界面

3、存储时间设置

主界面“”—“ ” —“”进入界面

图3.10  数据存储时间设置界面

l 选择外部存储，测试时长小于10小时，存储间隔时间，最小可以设置5秒，否则大于10小时或者多轮次测试，存储间隔时间设置应大于30秒。

4、参数校准

    主界面“”—“ ”进入界面，仪器出厂时已校准，一般不使用。

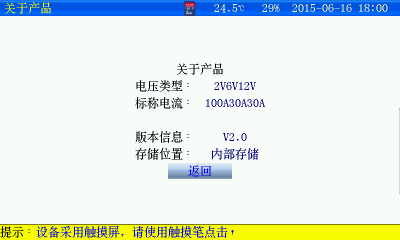

关于产品

    主界面“”—“ ”进入界面

l 电压类型：当前仪器不同电压类型对应的标称电流。

l 标称电流：仪器当前最大放电电流值

l 版本：版本信息。

l 存储位置：测试数据选择存储的位置。
