Revit MEP 2009实战教程13

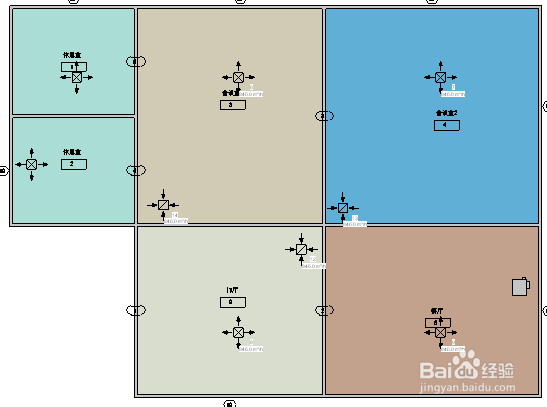

1、设备、末端之间的管网自动连接。将载入项目的机械设备和风道末端放置在相应位置。

2、点击机械设备，点击选项栏按钮，开始创建送风系统，点击编辑送风系统，进入下图所示页面。

3、在上述界面中点击“编辑系统”栏目中的“添加到系统”，鼠标点击需要加入的所有送风末端，此时选中的送风末端变为可见，在选项栏中，“图元数”可提示加入系统的图元数量。

4、项目中点击机械设备，点击选项栏中“布局路径”按钮，在“选择系统”中选择所创建的系统。点击“确定”。

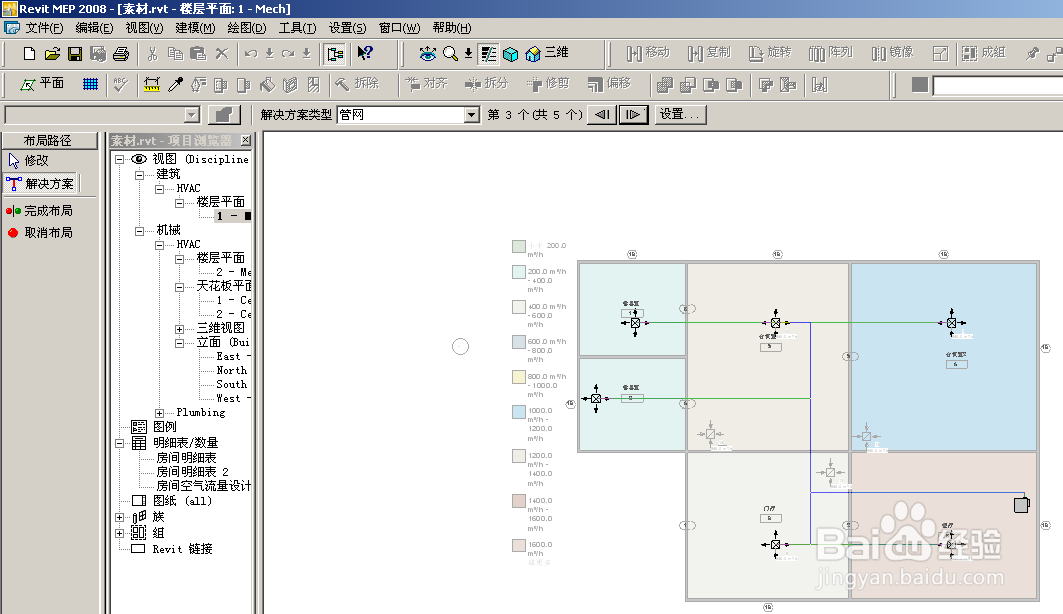

5、系统会根据构件所在位置和所选用的“解决方案类型”自动生成几种管道布局路径，可供选择。

6、“解决方案类型”选项中包括“管网”、“周长”、“交点”三个选项，选择“管网”，自动布局以风系统水力平衡为主；选择“周长”，埠们萁猕自动布局使管道以沿周边布置为主；选择“交点”，管道布局以近距离相交为主。在不同项目中，可以根据建筑和机械安装特点选择适合的解决方案类型。点击“设置”按钮，可以打开“风管转换设置”对话框，这里可以设置主风管和分支风管的类型、偏移高度和使用柔性风管的类型及长度限制。
