如何分析可变面积液压孔板模块？

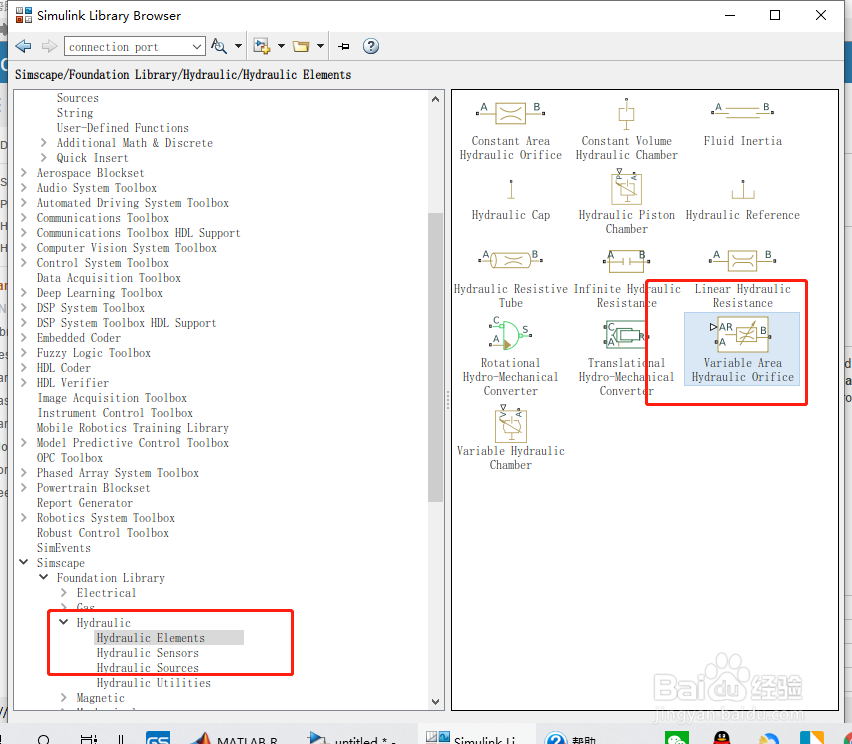

1、库：Hydraulic Elements

如下图所示。

2、说明

可变面积液压节流孔块模拟由圆柱形锐边滑阀和套筒中的可变面积槽创建的可变孔。孔板的面积预计将在块外计算，并通过AR物理信号连接导入。最小面积参数指定最小孔面积值。如果输入信号低于此电平（例如，变为负值），则该区域饱和到该值。通过节流孔的流量与节流孔面积和通过节流孔的压差成比例。

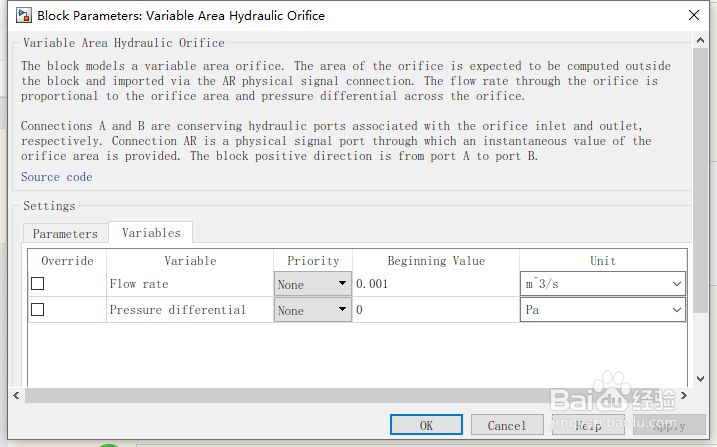

3、变量

要在仿真之前设置块变量的优先级和初始目标值，请使用“块”对话框中的“变量”选项卡（或“块特性检查器”中的“变量”部分）。有关详细信息，请参见设置块变量的优先级和初始目标。

4、基本假设和限制

不考虑流体惯性。

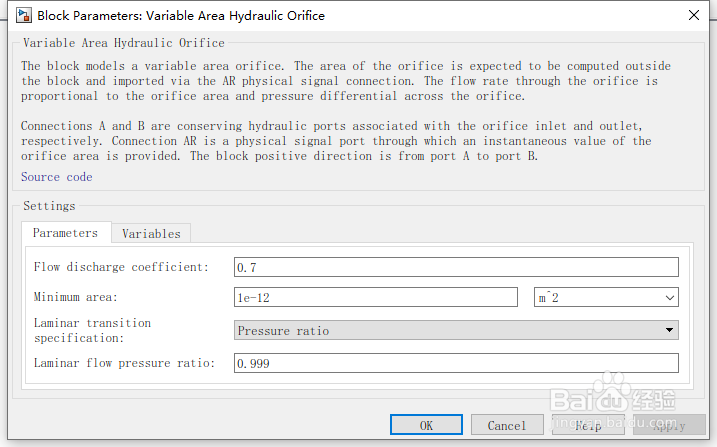

5、参数

流量系数

孔板容量表征的半经验参数。其值取决于孔板的几何特性，通常在教科书或制造商数据表中提供。默认值为0.7。

最小面积

全封闭孔口的泄漏面积。如果输入信号低于此电平（例如，变为负值），则该区域饱和到该值。参数值必须大于零。默认值为1e-12 m^2。

层流过渡规范

如何在层流区和湍流区之间选择过渡区：

压力比-从层流到湍流的过渡是平滑的，取决于层流压力比参数的值。该方法具有较好的仿真鲁棒性。

雷诺数-当雷诺数达到临界雷诺数参数规定的值时，假设发生从层流到湍流的过渡。

层流压比

流动在层流和湍流之间转换的压力比。默认值为0.999。仅当“层流过渡规格”参数设置为“压力比”时，此参数才可见。

临界雷诺数

层流的最大雷诺数。参数值取决于孔板的几何形状。您可以在水力学教科书中找到有关参数值的建议。默认值为12，对应于具有锐边的薄材质中的圆形孔。仅当层流过渡规范参数设置为雷诺数时，此参数才可见。

6、全局参数

由工作流体类型决定的参数：

流体密度

流体运动粘度

使用液压油块或自定义液压油块指定流体特性。

7、端口

块具有以下端口：

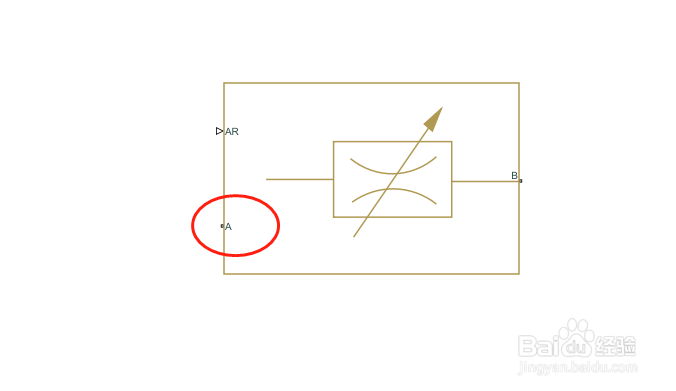

A与孔板进口相关的液压储油口。

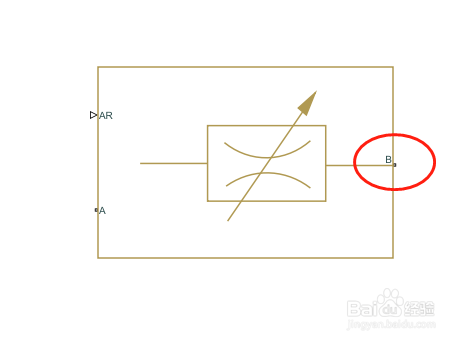

8、B与孔板出口相关的液压储油口。

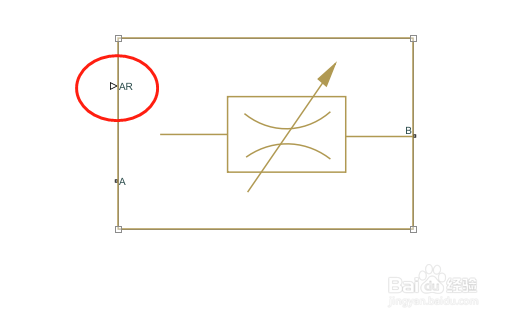

9、AR 提供孔面积值的物理信号端口。
