caxa三维设计训练十三之部分圆环加球

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，保存为：caxa三维设计训练十三之部分圆环加球

2、如下所示，

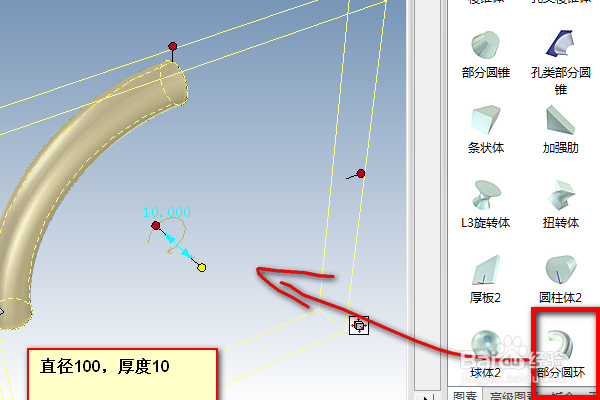

从右边的设计元素库中拖一个部分圆环，到三维区域释放，

双击，修改截面为10，直径100，

3、如下所示，

从右边的设计元素库中拖一个球，到三维区域，点击圆环的端面圆心点，释放，

双击，修改直径为20，

4、如下所示，

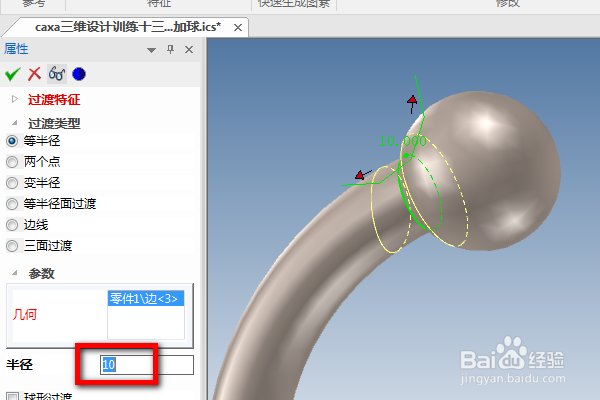

点击工具栏中的圆角过渡，

左边属性栏中设置半径R10，

点击圆环与球的交线，回车，完成圆角过渡。

5、如下所示，

点击工具栏中的圆角过渡，

左边属性栏中设置半径R5，

点击圆环的另一端平面，回车，完成圆角过渡。

6、如下所示，

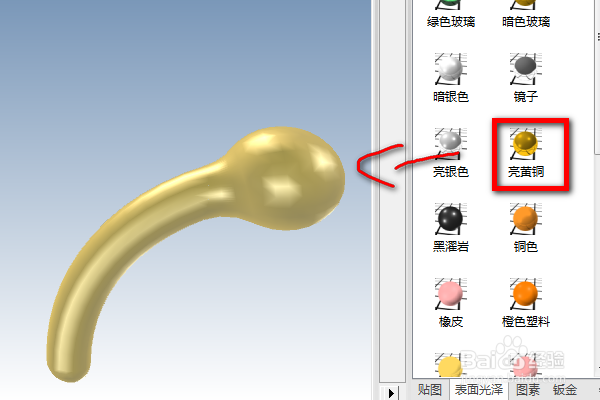

从右边的设计元素库中找到一种表面光泽，拖到实体上，

至此，

这个caxa设计就完成了

本次训练结束。
