Proe三维训练三百四十二简单实体

1、如下图示，

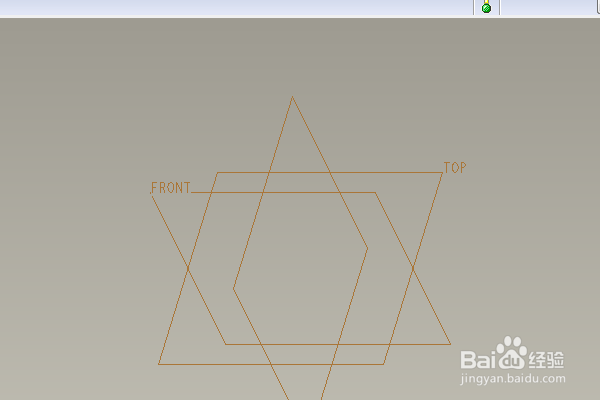

 打开Proe软件，新建一缺省的实体零件

2、如下所示，

执行【拉伸——放置——定义——front面——草绘】，直接进入草绘。

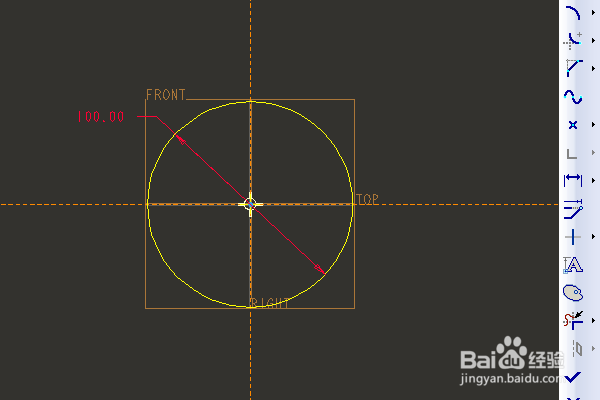

激活圆命令，以原点为圆心画一个圆，

双击修改直径为100，

点击√，完成并退出草绘。

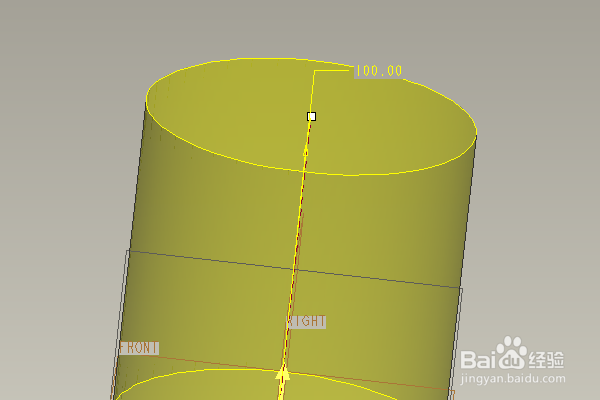

3、双击修改拉伸高度为100，

回车，完成并结束本次拉伸操作。

4、如下所示，

执行【拉伸——放置——定义——top面——草绘】，直接进入草绘。

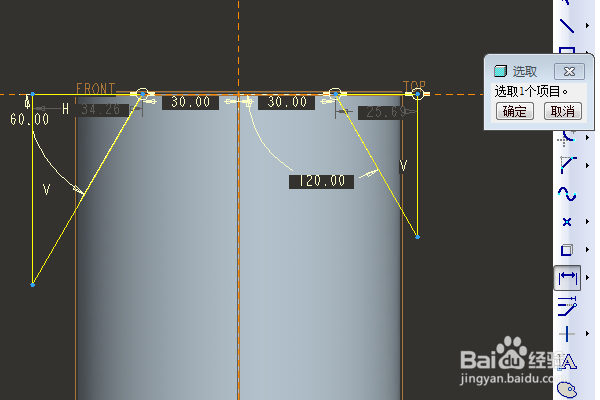

激活直线命令，画两个三角形，

双击修改尺寸：距离纵轴30，角度120度，

点击√，完成并退出草绘。

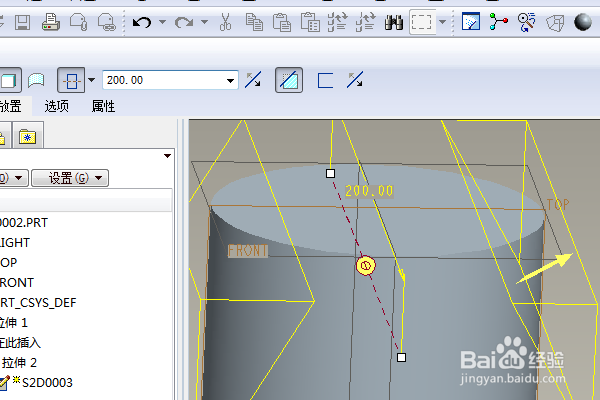

5、设置双向拉伸高度为200，

点击去除材料，

回车，完成并结束本次拉伸操作。

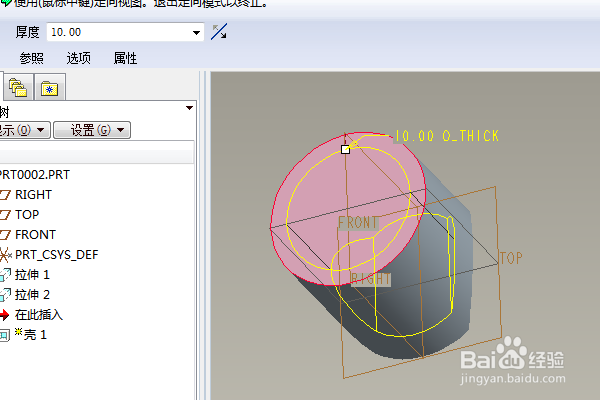

6、点击工具栏中的抽壳命令，

设置厚度为10，点击底部平面，

回车，完成并结束本次拉伸操作。

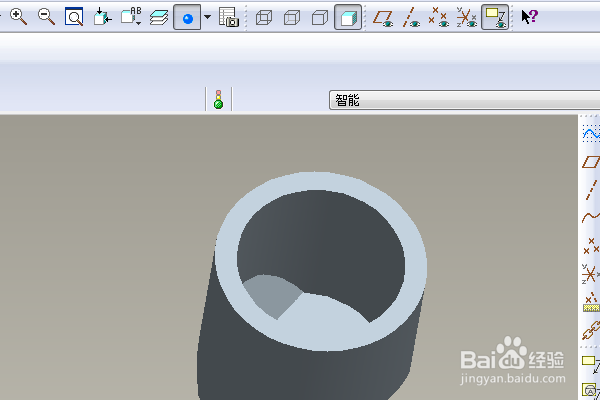

7、隐藏所有的基准，

至此，

这个简单实体就创建完成，

本次训练结束。
