SF6气体分解产物分析仪-武汉中智诚电力操作说明

1、准备

使用前请先检查电池电量是否充足，随机配件是否全。

测量之前先打开仪器后部的电源开关，严禁在危险环境中开关机，仪器进入自动校准状态，大约10分钟左右，校准结束后，可以开始测量。

注：压力及流量不易太大，以防仪器损坏。

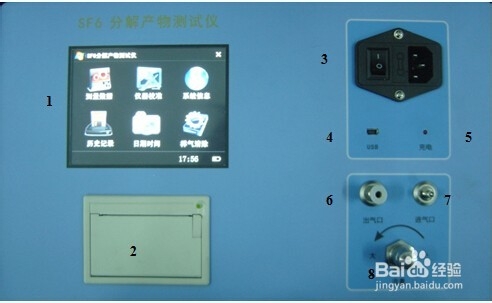

2、操作面板

1、     触摸液晶显示屏幕

2、     热敏打印机

3、     组合开关

4、     USB接口

5、     充电指示灯

6、     样气出口

7、     样气进口

8、     样气流速调节阀

3、气体采集及流量调节

将随机配送的进气管道快插头的一端插在仪器进气口上，另一端连接到测量点，气路密封即可，逆时针调节针型阀，使气体流量达到要求的0.25L/min。顺时针可调小流量。

4、界面操作

该设备采用触摸屏进行操作，简单快捷，直接点击即可实现操作。退出时点击右上角标记即可退出当前界面。

开机界面如图，桌面设有六个快捷方式图标，点击即可进入。右下角为电量显示，实时显示当前电池电量。电量满时为四格。如为空白是即表示需要充电。

5、4.1测量数据及存储

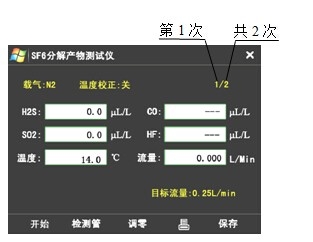

1.点击测量数据图标，进入测量界面如图。

可显示当前气体中的各组分的含量。注：不同气体的单位不同，底部为操作区，包括菜单选择及数据存储。

图标介绍

  可以退回到主界面保存当前测量数据

2. 点击【存储】则可存储当前的测量数据如右图，点击空白处可调出软键盘来输入所测量的设备的名称。点击确定存储数据，点击取消即可退出到测量界面。

6、4.2软键盘

调用出软键盘后可直接点击所需要的符号即可输入。

Caps： 更改大小写字母

OK：   确定输入

CE：   清除输入的数据

←：   退格

确定： 确定输入

取消： 退出软键盘

7、4.3记录读取

点击【历史记录】即可显示已存储的测量数据可显示所测设备的编号、气体纯度值、测量模式及流量值。底部为功能区，点击可及后翻页，点击可删除数据。点击可以将本页数据打印出来。点击退出到主界面。

8、4.3仪表校准

<1> 校准前应准备好一定浓度的标准气体，浓度以需要测量的气体浓度为基准，如校准背景气体为N2的H2S，则用100与高纯N2标成零点。其他气体零点校准均使用洁净空气或高纯N2。仪器连接依据4.3操作。

<2> 点击【仪表校准】图标可进入仪表校准数据。该数据为仪表核心数据，修改数据将影响到仪表测量的精度及正常使用，故设有密码保护，密码为四位，初始密码为：0000。

<3> 修改密码点击右上角图表则提示输入原密码，密码正确，点击确定即可输入新密码。确定可完成密码修改。

<4> 点击密码空白处可调出软键盘输入四位密码，密码正确，则点击确定后可进入校准选择区，包括背景气体为N2的SO2、H2S、HF、CO的四个标定表和背景气体为SF6的SO2、H2S、HF、CO的四个标定表。底部为命令区，点击相应命令即可备份或恢复标定数据（注：对所有校准数据有效）。

<5> 以校准H2S纯度为例，点击【SF6含量测量校准】进入标定表，底部为命令区，点击确定存储标定数据，点击取消不存储直接退出至校准选择区。

第一列为校准命令，点击后即可开始自动标定，如右图。其显示的即为当前标准气体的电压值，当三个数据基本一致时，标定结束，按照提示操作来存储数据。

     第二列为数据启用开关，点击可改为有效以启用该行数据，再次点击则为无效，而停用该行数据。

第三列为气体浓度值，直接点击数值即可修改为需标定的纯度值。

第四列为各浓度气体的电压信号值，直接点击亦可修改。（请谨慎修改）

警告：

该数据为仪表关键信息，严禁随意修改！

9、4.4报警设置、系统设置

点击【仪表校准】输入正确的密码后，进入设置菜单界面。

报警设置：包含每种测量气体的报警高限与低限的设置。

系统设置：包含各个参数的单点修正，以及各种参数的设置。

报警设置

选择所需要设置的气体，根据需要输入相关数值：

高：当测量的数值超过设置的高的数值时，系统自动报警（蜂鸣器）

低：当测量的数值低于设置的低的数值时，系统自动报警（蜂鸣器）

系统设置

修正值：当测量时本仪器的测量值与标准值有误差时可以做相应的修正（偏差比较大且不成线性时应该仪表标定）。

H2S举列说明：

标准值      测量值       修正值     修正后测量值

15.0ppm  14.8ppm+ 0.3ppm    15.1ppm

22.0ppm   21.7ppm                   22.0ppm
