方案设计师中如何成果查看

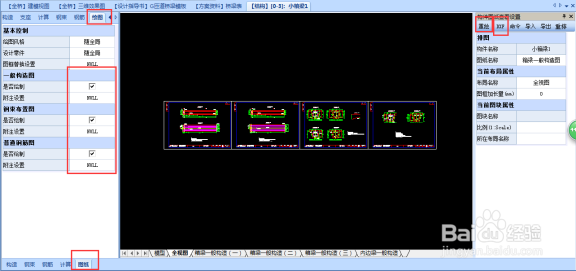

1、图纸查看器绘图，即在建模试图中直接双击进入到某单个构件的绘图设置界面，选中需要出的图纸类型，然后点击重新绘制；

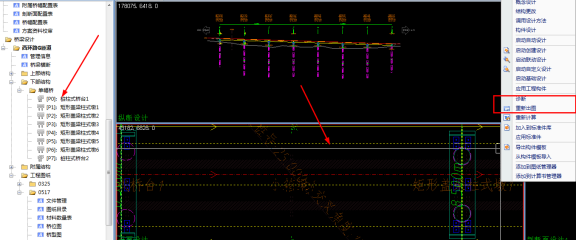

2、在项目管理树或者建模视口，选中构件，“右键单击”，点击重新出图；此时，在drawing文件下，生成对应构件的dxf文件；如图所示：

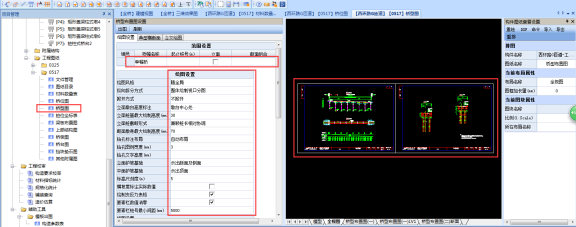

3、各总图的绘制，即在项目管理树下直接双击总图名称，进行相应的设置之后即可点击出图。如图所示：

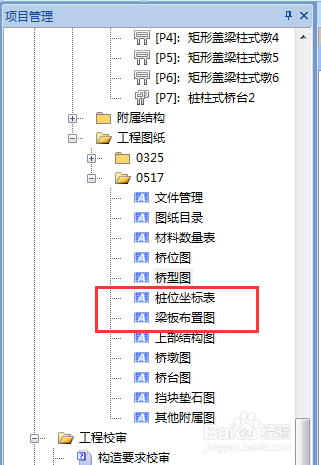

4、除了上述方法外，方案设计师V4.0新增了图册出图功能，对项目图纸进行总体管理，直接生成dxf和pdf文件，更加方便使用：

5、在设计指导书中配置信息里对图册配置进行管理，并且在桥梁模板中可以对他进行调用即可，如图

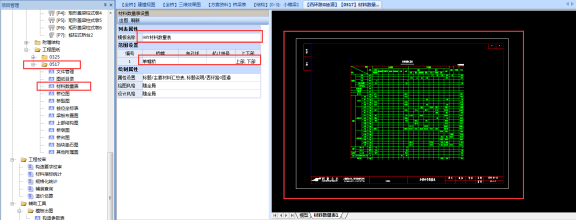

6、只要做了如上操作，即可在施工图节点处右键使用重新刷新，图纸集中的数据就会自动按照设置更新；如图
