Proe三维训练二百五十二拉伸除料三棱柱

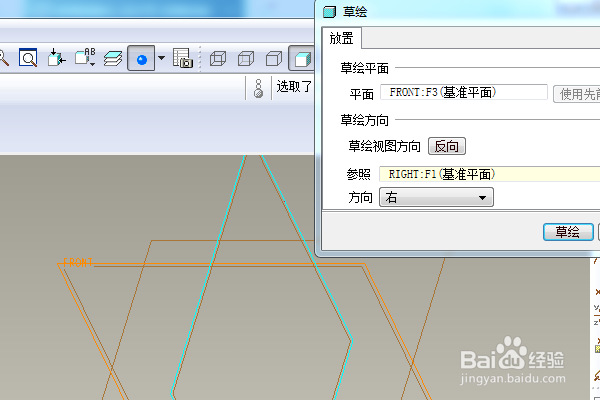

1、如下图示，打开Proe软件，新建一缺省的实体零件

2、如下所示，执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境。

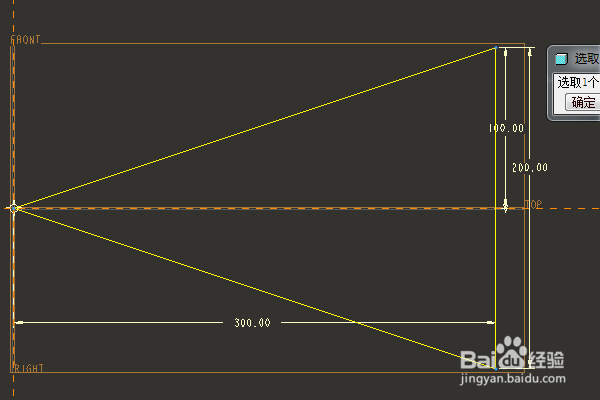

3、如下所示，激活直线命令，画一个三角形，双击修改尺寸，总高300，底边长200，点击√，完成并退出草绘。

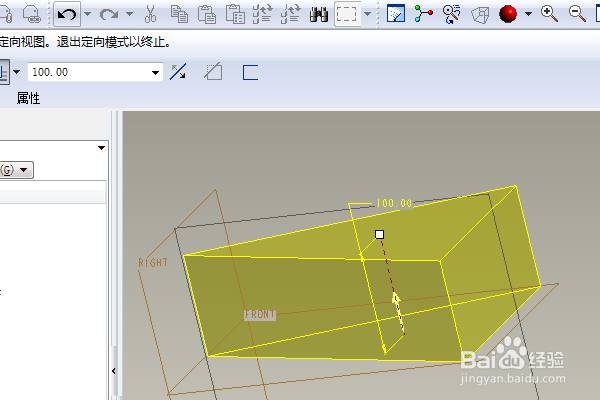

4、如下所示，双击修改拉伸高度为100，回车，完成并结束本次拉伸操作。

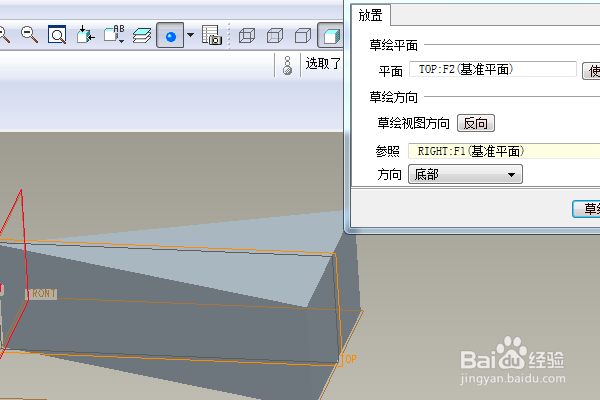

5、如下所示，执行【拉伸——放置——定义——top面——草绘】，直接进入草绘环境。

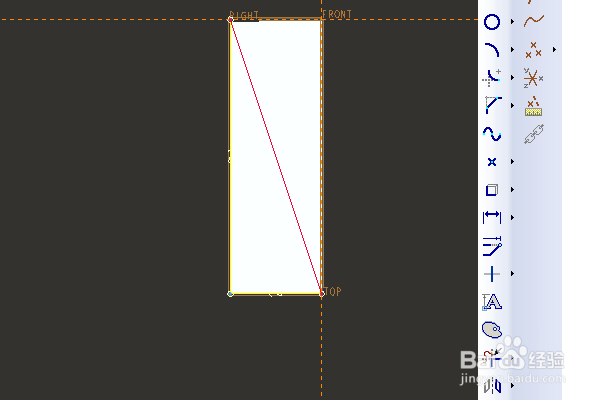

6、如下所示，激活直线命令，画一个三角形，点击√，完成并退出草绘。

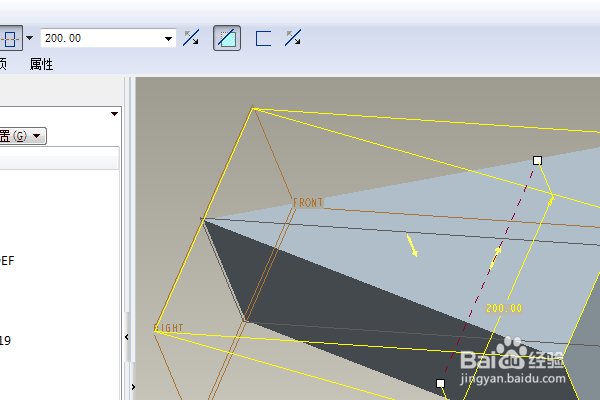

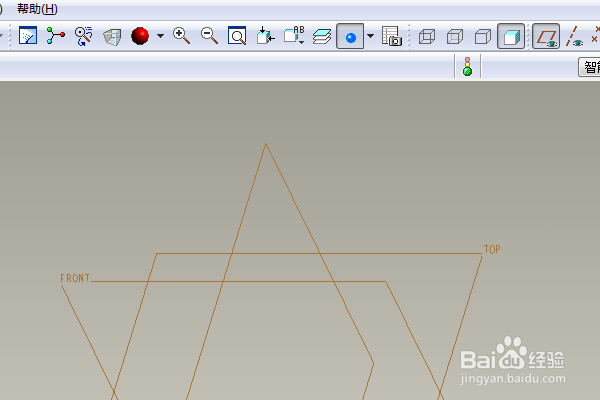

7、如下所示，上边工具栏的左边设置双向拉伸高度为200，点击去除材料，回车。

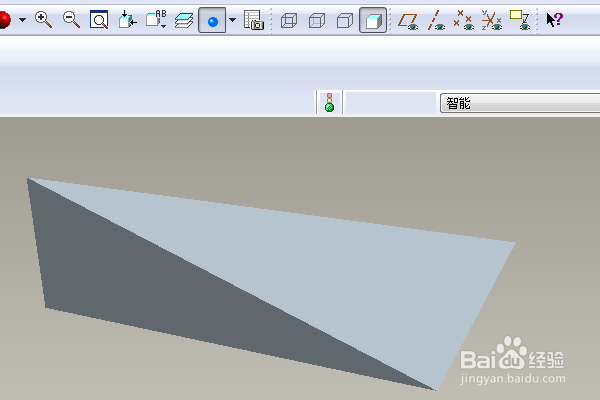

8、如下所示，隐藏所有的基准，至此，这个三维实体零件就创建完成，本次练习结束。
