Proe三维训练一百一十四之八棱柱抽壳

1、如下图示，打开Proe软件，新建一缺省的实体零件，

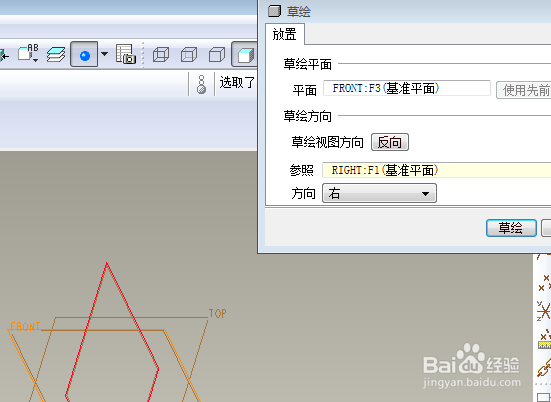

2、如下图示。执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境。

3、如下所示，点击右边工具栏中的草绘器调色板，选中八边形，双击，在草绘区域单击，放置多边形，点击右上角对话框中的√。

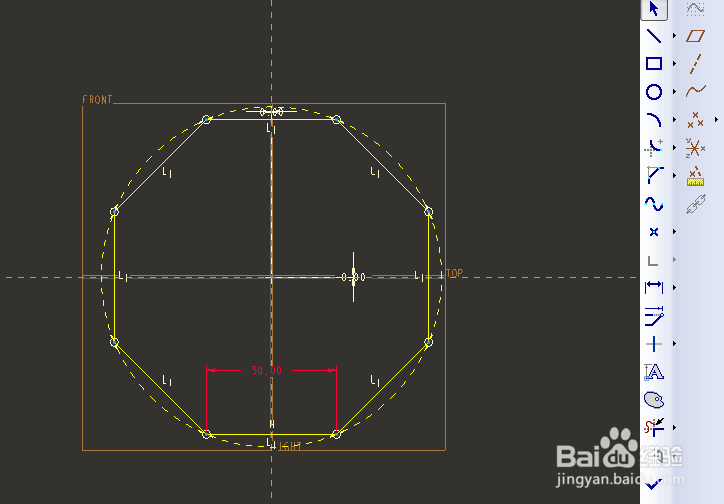

4、如下所示，激活标注命令，标注圆心点距离獭喾酗怛纵轴和横轴都是0，边长50，点击右边工具栏中的√，完成并退出草绘、

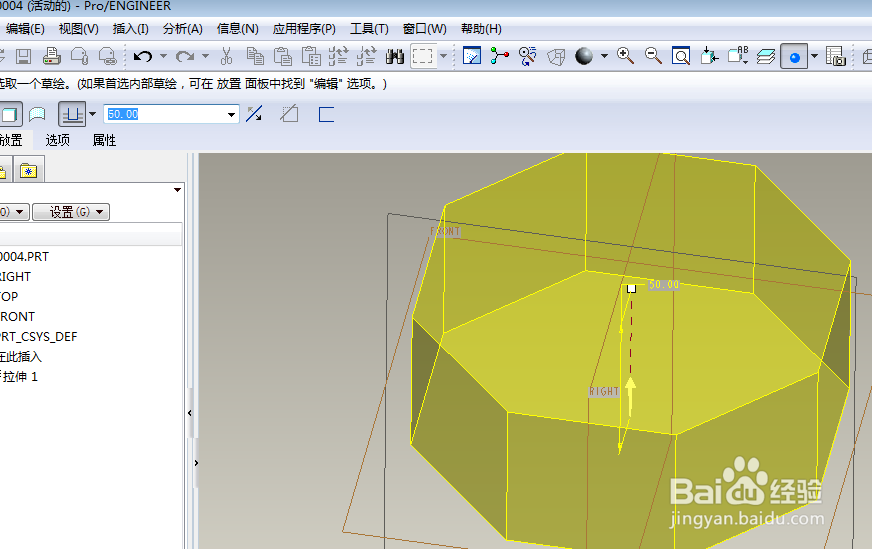

5、如下所示，双击修改拉伸高度为50，回车，完成并结束本次拉伸操作。

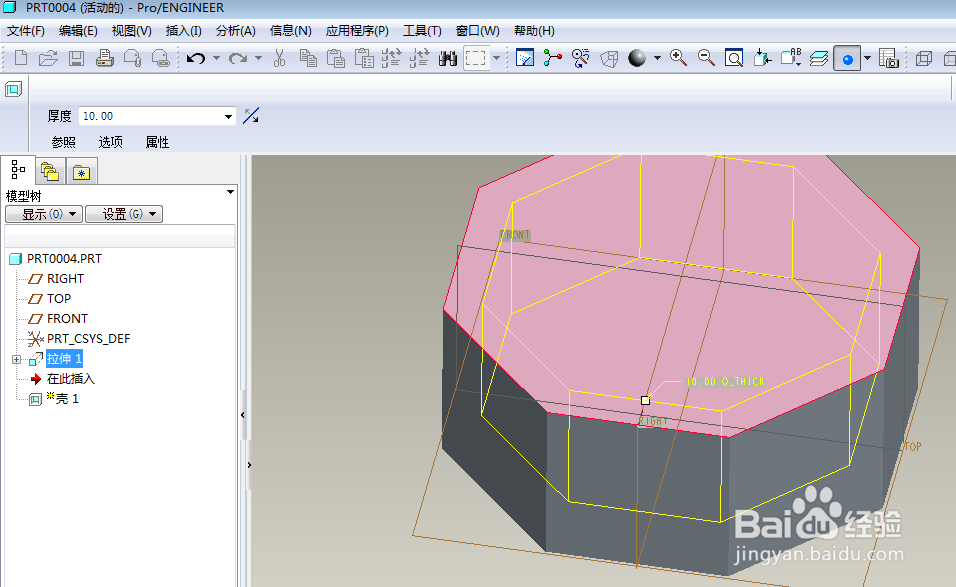

6、如下所示，点击右边工具栏中的壳工具，左上角设置厚度为10，点击实体上平面，回车，完成并结束本次训练。

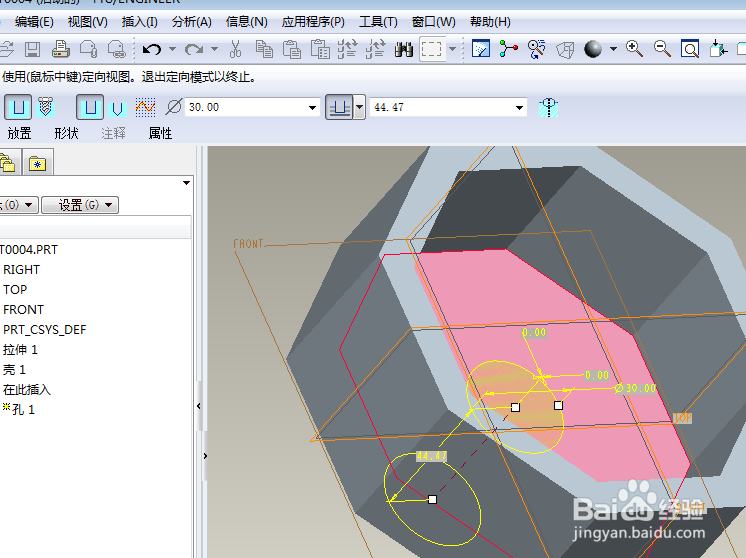

7、如下所示，点击右边工具栏中的孔命令，点击底面，放置孔，移动定位光标，定位到中间，双击修改直径为30，拖动光标，加长孔深。回车，完成并结束本次孔的创建。

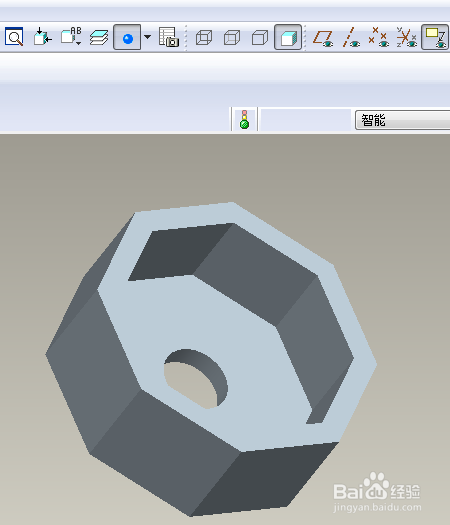

8、如下所示，隐藏所有的基准，至此，这个三维实体零件就创建完成，本次训练结束、。
