RT8000介损测试仪使用说明

1、对比度调节

液晶显示屏的对比度已在出厂时校好，如果您感觉不够清晰，可用如下方法调整：

按住↑或↓不动，再打开总电源开关，再按↑或↓调整显示对比度，调整完毕按“确定”键退出。

2、进入菜单

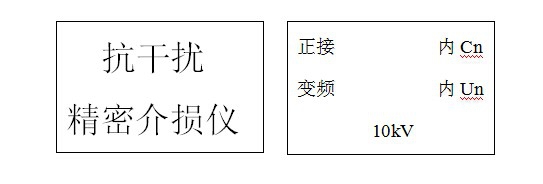

打开总电源开关后，先显示开机画面：

然后自动进入测量菜单。

3、选择接线方式

光标在“正接”，按↑↓选择“正接”、“反接”和“CVT”测量方式。

4、选择内、外标准电容

光标在②，按↑↓选择“内标准”“外标准”，表示使用内或外接标准电容。通常可用内部标准作正、反接线测量和CVT自激法测量，高电压介损选用外标准方式，需要将外接电容参数置入仪器。光标在“外cn”，按住“启停”键1s以上出现外标准电容值，按↑↓键 可以修改此数值。修改完毕按住“启停”键1s左右，听到蜂鸣器响一声，松开键盘即可保存。

5、开机默认频率

光标在 “变频”，表示45/55Hz自动变频。仪器自动用45Hz和55Hz各测量一次，然后计算50Hz下无干扰时数据。开机自动默认为该方式，建议使用。

6、选择试验高压

1.正/反接线方式下选择高压

光标在10kV，按↑↓键循环显示试验高压“0.5 /0.6 /0.8 /1 /1.5 /2 /2.5 /3 /3.5 /4 /4.5 /5 /5.5 /6 /6.5 /7 /7.5 /8 /8.5 /9 /9.5 /10kV”。应根据高压试验规程选择试验高压。

启动测量后，该处显示测量高压.下方显示In=158uA    Ix=10mA

In=158uA 表示流过标准电容的电流，单位为 uA 。

Ix=10mA  表示流过试品的电流，单位为 mA 。

如果In=000 uA ，表示内部高压没有输出，或仪器有问题。请先查看屏幕是否选择为内Un,内Cn

2. CVT自激法接线方式下选择高压

CVT自激法测量必须使用内部高压电源，由机内提供激励电压，由“CVT1”和“CVT2”输出。通常测量C1时低压激励电压可达20V，测量C2时低压激励电流可达15A。一般可设高压电压1.5～2kV。

7、自动打印

光标在10KV，按“确认”键可显示或取消屏幕左下角处打印机图标      ，有此图标表示测量结束自动打印。

8、启动测量

光标在启动，按住“确认”键1s以上启动测量。

启动测量后发出声光报警；屏幕右下角处指示0%～99%表示测量进程。

测量中按“确认”键取消测量，遇紧急情况立即关闭总电源。

9、查看数据

显示结果后，按↑键可查看其它数据，按↓键 存储数据。按→键 移动光标选择print或 quit.

Print 打印当前数据。Quit 返回初始画面。

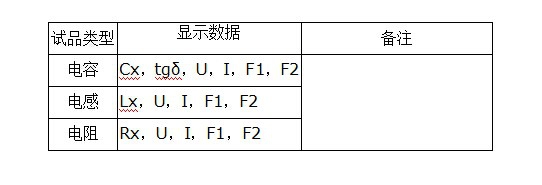

正/反接线显示数据如下：

仪器自动分辨电容、电感、电阻型试品：电容型试品显示Cx和tgδ；电感型试品显示Lx；电阻型试品显示Rx和附加Cx或Lx。自动选取显示单位。

Cx 试品电容量[1μF=1000nF纳法 / 1nF=1000pF]，如显示10.00nF即10000pF

tgδ 介损因数[1%=0.01]

Lx 试品电感量[1MH兆亨=1000kH / 1kH=1000H]

Rx 试品电阻值[1MΩ=1000kΩ / 1kΩ=1000Ω]

U 试验电压[1kV=1000V / 1V=1000mV]

I 试品电流[1A=1000mA / 1mA=1000μA]

F1 频率[Hz]，指定频率显示实际频率

F2 频率[Hz]，指定频率显示实际频率

CVT自激法测量显示数据为：C1、tgδ /  C2、tgδ

按测量接线，与试品输入Cx插座连接的定义为C1，与高压线连接的为C2。

10、与计算机连接

连接好计算机后，可以上传数据等功能。
