UG10.0练习三维建模六百三十八之交叉U形环

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模六百三十八之交叉U形环

2、如下图所示，

草图——XY平面——确定，进入草图平面，

激活轮廓命令，画一个封闭的U形环轮廓，

添加几何约束，圆心点在横轴上，圆弧相等，

双击修改尺寸：上边线长80，左端点距离纵轴40，半径R20，

点击完成，退出草图。

3、如下所示，

执行【菜单——插入——扫掠——管道】，

路径选择草图，

设置外径10，内径0，

点击确定。

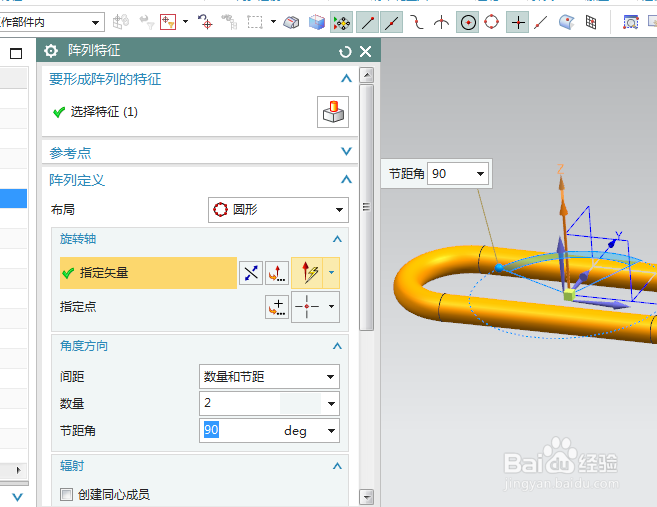

4、如下图所示，

点击工具栏中的阵列命令，

特征选择管道，圆形布局，

指定矢量Z轴，指定点默认坐标原点，

设置数量2，节距角90，

点击确定。

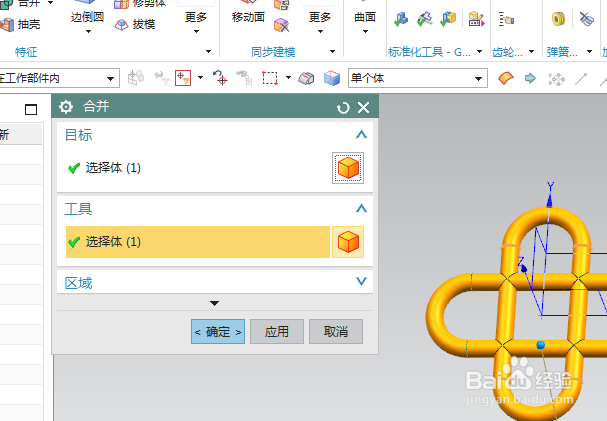

5、如下图所示，

点击工具栏中的合并命令，

选择两个实体，点击确定，完成合并，

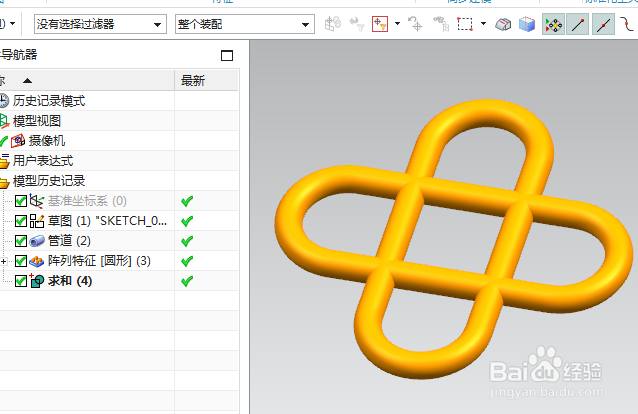

6、如下所示，

隐藏基准坐标系，显示设置为着色，

————

至此，

这个三维交叉U形环实体零件就建模完成，

本次练习结束，
