Revit MEP 2009实战教程27

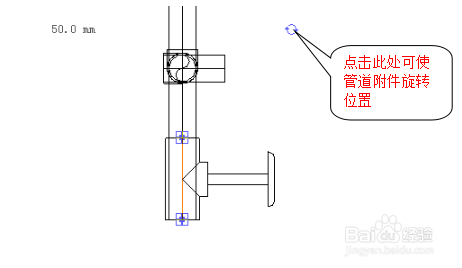

1、创建管道附件族选择管道附件模板文件，按上述机械设备族的创建方法操作，创建完毕载入项目中后即会出现管道附件具备的属性，如旋转按钮、拾取管线中心等功能。

2、创建末端设备族选择管道末端设备模板文件，按机械设备族的创建方法操作，创建完毕载入项目中后即会出现管道附件具备的属性，如风道末端的风量设定、与管道直接连接等属性。

3、创建管件族选择管件模板文件，按机械设备族的创建方法操作，创建完毕载入项目中后即会出现管件具备的属性，如弯头和三通的变化、旋转、角度调整等属性。

4、资料互提下拉菜单“文件—导入/链接—Rev坡纠课柩it”命令，在“添加链接”对话框中选择需要导入的建筑或结构专业项目，设置定醐蛑臀谁位，点击“打开”按钮即可将所需项目链接到Revit MEP项目中，在下拉菜单“文件—管理链接”的“Revit”选项卡中可对已载入的项目进行管理。

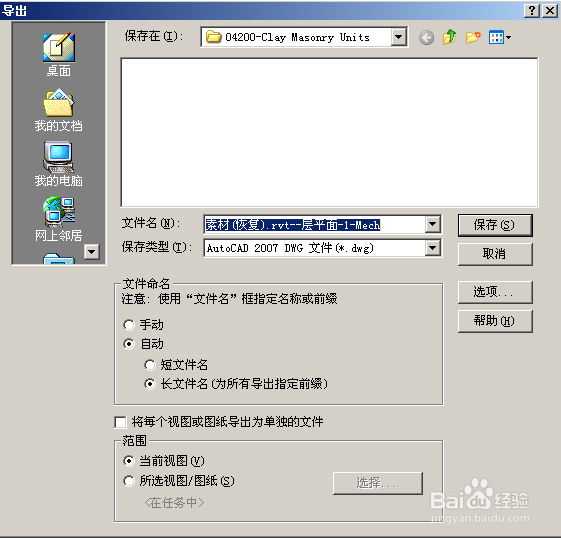

5、下拉菜单“文件—导出—C钽吟篑瑜AD格式、图像”命令，可将现有项目视图导出为DWG格式”文件，在“导出”对话框中，设置“文件命名”“范围”和保存路径等选项，点击“保存”按钮关闭对话框，导出操作完成。

6、Revit与Navisworks进行数据交换Revit（包括建筑、结构、MEP）的项目模型和数据可导入Navisworks软件中进行可视化和数据分析管理，可实现漫游、渲染、数据管理、碰撞检查和虚拟建造等功能。
