UG10.0如何建模太阳图标

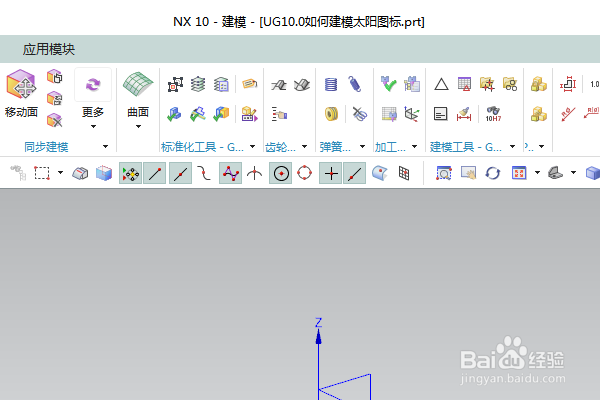

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0如何建模太阳图标

2、如下所示，执行【拉伸——XY平面】，直接进入草图

3、如下所示，激活多边形命令，以原点为圆心额鹿赤柝画正六边形，激活多边形命令，连接正六边形的顶点，形成六角星，激活快速修剪命令，修剪出空心的六角星，点击完成，退出草图。

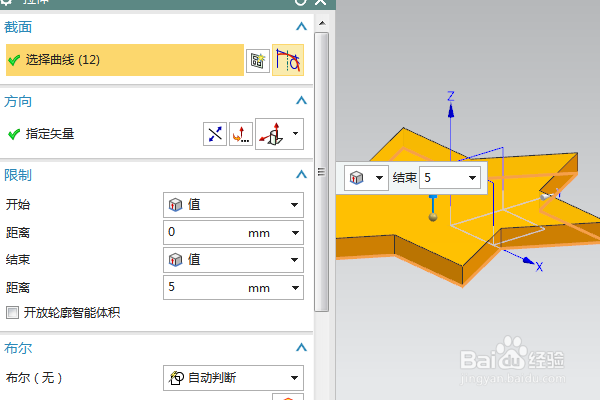

4、如下所示，设置限制：0开始，5结束，点击确定。

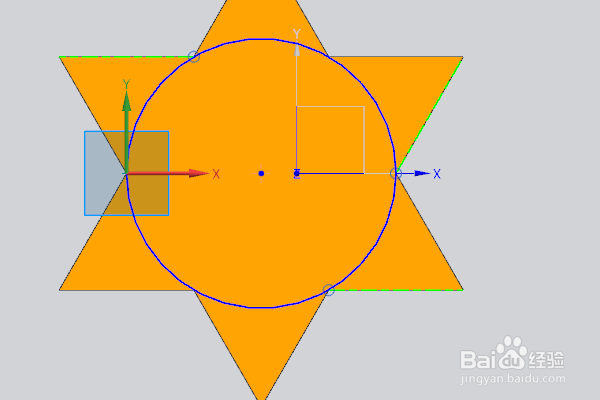

5、如下所示，执行【拉伸——实体平面】，直接进入草图，激活圆命令，以原点为圆心画一个圆，添加几何约束，实体的顶点在圆上，点击完成，退出草图。

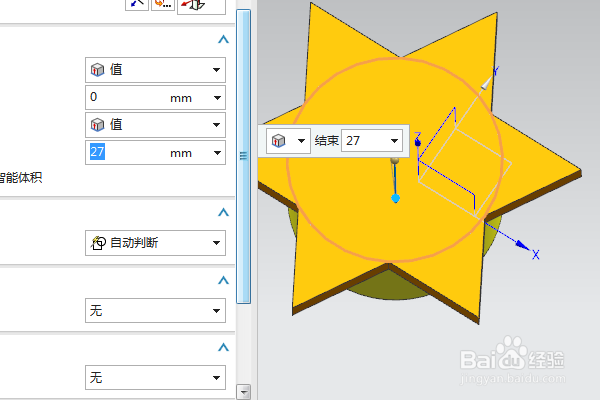

6、如下所示，设置限制：0开始，27结束，片体，点击确定。、

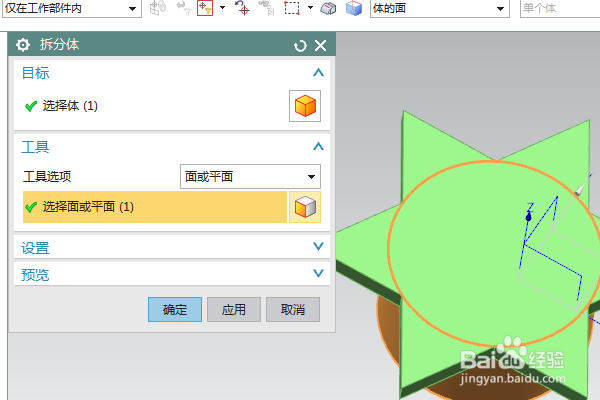

7、如下所示，执行【更多——拆分体】，目标选择拉伸实体，工具选择片体，点击确定。

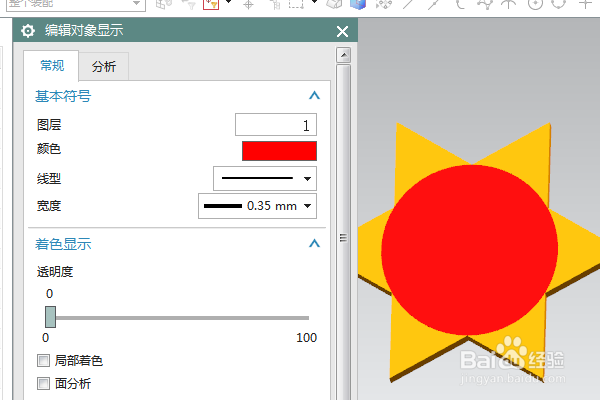

8、如下所示，隐藏基准坐标系和片体，选中中间的实体，ctrl+j，编辑对象显示，指定红色，至此，这个太阳图标就建模完成。
