caxa三维设计训练二十二之长方体孔类球

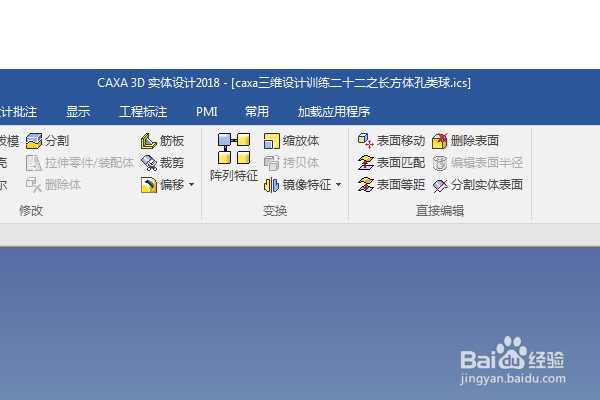

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，

保存为：caxa三维设计训练二十二之长方体孔类球

2、如下所示，

在右边的设计元素库中找到长方体，拖动到三维区域，释放，

双击修改尺寸：50x50x50

3、如下所示，

点击工具栏中的抽命令，

选择四个平面，左边的属性栏中设置厚度为25，回车，完成并结束本次抽壳操作。

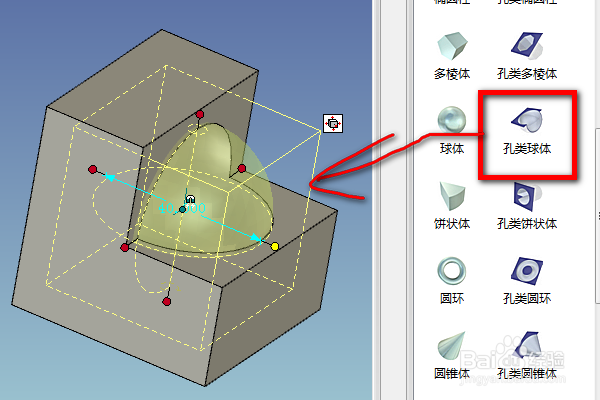

4、如下所示，

在右边的设计元素库中找到孔类球体，拖动到三维区域，点击实体交线的中点，释放，

双击修改尺寸：直径40，

5、如下所示，

在右边的设计元素库中找到孔类圆柱体，拖动到三维区域，点击实体边线的交点，释放，

双击修改尺寸：直径10，高度超过实体即可。

6、如下所示，

点击工具栏中的圆角过渡命令，

左边的属性栏中设置半径为R2，鼠标框选中整个实体的所有边线，

回车，完成并结束本次圆角过渡。

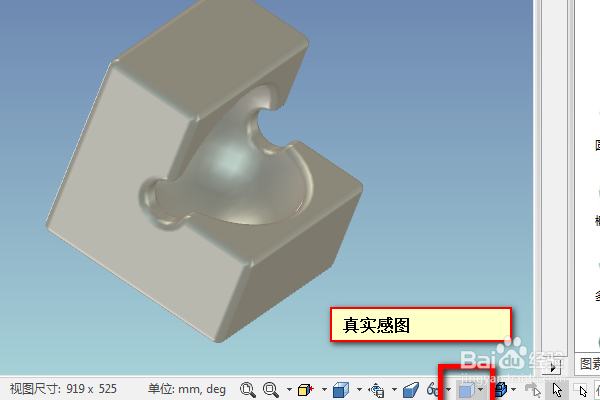

7、如下所示，

将显示设置为真实感图，

至此，

整个三维设计就完成了，

本次训练结束，
