caxa三维设计训练六之平面凸文字

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，保存为：caxa三维设计训练六之平面凸文字

2、如下所示，

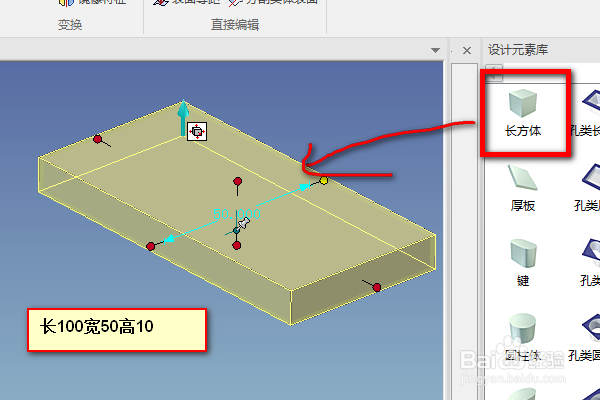

在右边的设计元素库中找到长方体，拖动到三维区域，释放，

双击修改尺寸：100x50x10

3、如下所示，

选中实体，点击特征工具栏中的拉伸命令，

属性栏中点击“2D草图”，

点击长方体的上平面中心点，

点击√，进入草图。

4、如下所示，

点击工具栏中的“文字”，

在草图区域点击一下，左边的属性栏中输入文本“凸起文字”，点击√，

鼠标移动绿色箭头，调整文字的长宽，

点击完成，退出草图。

5、如下所示，

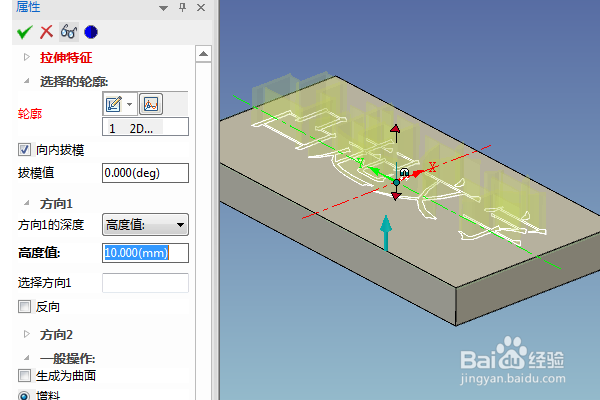

设置回到拉伸预览的界面，设置拉伸高度为10，

点击√，完成并结束本次拉伸操作。

6、如下所示，

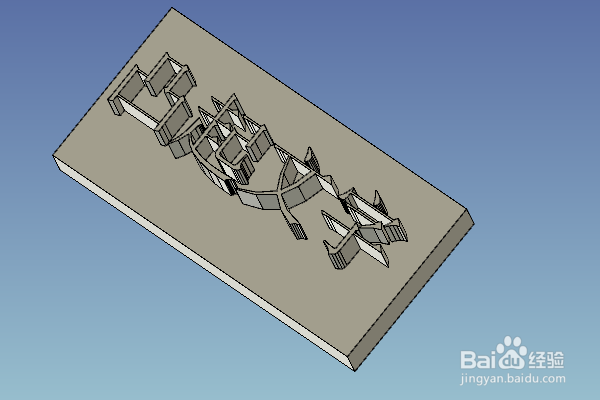

平面上的凸起文字就设计完成，

本次训练结束。
