caxa三维设计训练十七之相切圆球

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，保存为：caxa三维设计训练十七之相切圆球

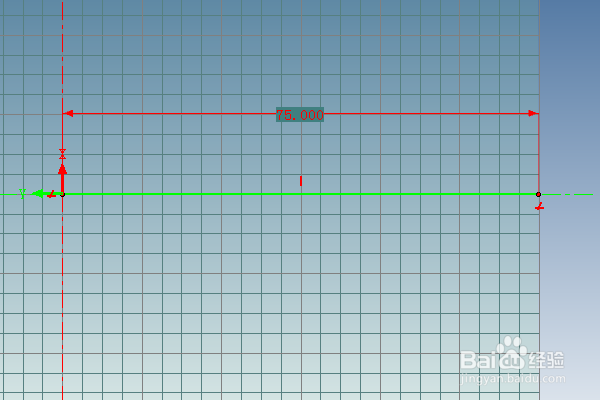

2、如下所示，

点击草图工具栏中的“草图——在XY面”，进入草图，

激活直线命令，以原点为起点向右画一个水平线段，

激活标注命令，标注线段长75，

单击完成，退出草图。

3、如下所示，

在右边的设计元素库中找到球体，拖动到三维区域，点击线段的端点，释放，

双击修改直径为50，

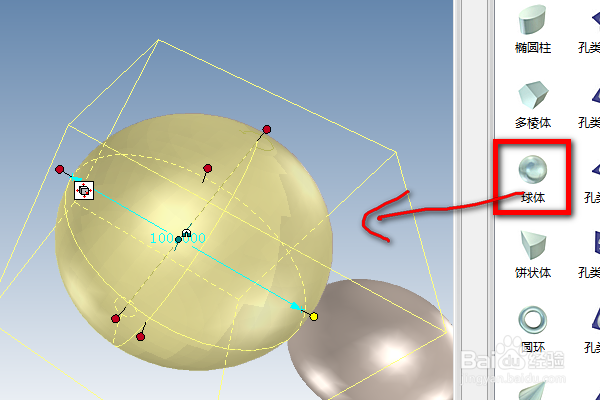

4、如下所示，

在右边的设计元素库中找到球体，拖动到三维区域，点击线段的另一端点，释放，

双击修改直径为100，

5、如下所示，

点击特征工具栏中的拉伸命令，

属性栏中点击新生成一个独立的零件，

点击“草图——在XY面”，进入草图，

激活投影约束命令，将两个球都投影出来，

激活直线命令，画两条线段，连接两个圆，

激活相切约束，约束线段与圆相切，

点击裁剪命令，将两个圆裁剪成圆弧，

点击完成，退出草图。

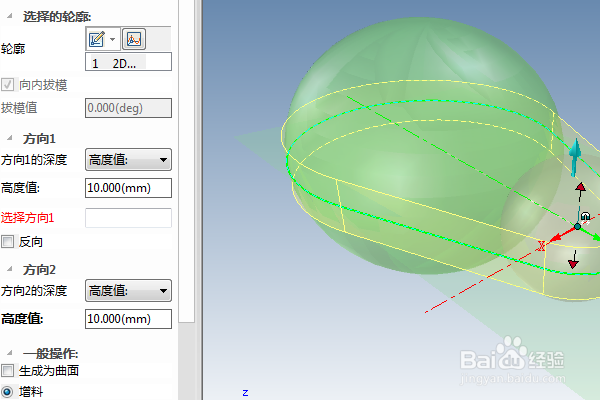

6、如下所示，

属性栏中设置拉伸高度，两个方向都是10，

回车，完成并结束本次拉伸操作，

7、如下所示，

点击工具栏中的布尔命令，

左边属性栏中设置操作类型为“加”，

选中三个零件，回车，完成并结束本次布尔操作。
