UG10.0练习三维建模七十七

1、如下图所示，

打开UG10.0软件，新建一个空白的模型文件，

另存为：UG10.0练习三维建模七十七

2、如下图所示，

执行【拉伸——XY平面】，直接进入草图。

3、如下图所示，

激活多边形命令，画一个正六边形，

激活快速尺寸命令，标注对边100。

4、如下图所示，

激活圆命令，画一个圆，

激活阵列曲线命令，圆形阵列，数量6节距角60。

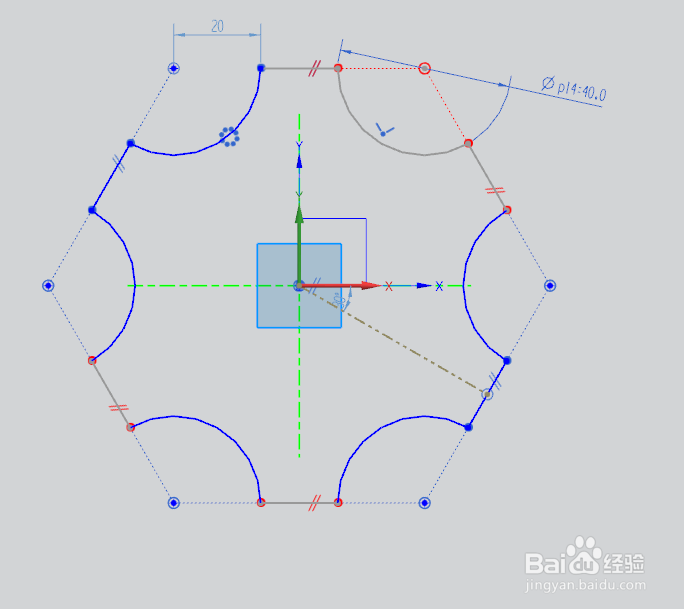

5、如下图所示，

激活快速修剪命令，修剪圆和正六边形，

点击完成，退出草图。

6、如下图所示，

设置限制：0开始，10结束，

点击确定。

7、如下图所示，

点击工具栏中的孔图标，

指定点：坐标原点，

设置形状为简单孔，直径10，深度15，

点击完成，退出草图。

8、如下图所示，

执行【拉伸——XY平面】，直接进入草图。

9、如下图所示，

自动激活轮廓命令，画一个封闭的U型，激活快速尺寸命令，标注尺寸宽度8，半宽4，高度20，

激活阵列曲线命令，圆形阵列，数量6，节距角60，

点击完成，退出草图。

10、如下图所示，

设置限制：0开始，10结束，

布尔求差，

点击确定。

11、如下图所示，

隐藏基准坐标系，、

显示设置着色状态，

点击确定。
